제품정보 플라스틱모듈러체인 액세서리

전용 스프로킷, 아이들러, 플라스틱 플라스틱 레일, 세트 컬러, 체인 가이드 파트, 프레임 서포트 파트, 제품 가이드 파트, 베어링 유닛 등의 컨베이어 주변 부품을 다수 라인 업하고 있습니다.

각 액세서리의 사용 방법 등은 아래 이미지를 클릭하여 확인하십시오.

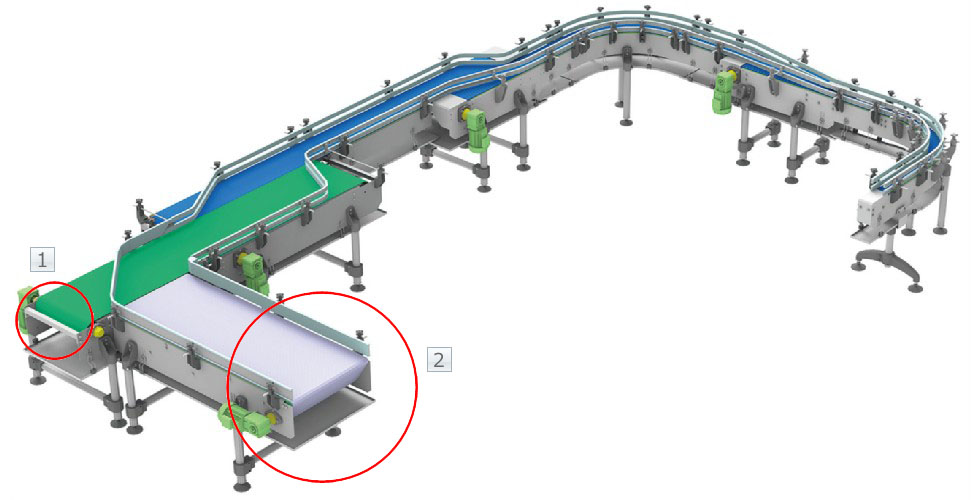

플라스틱모듈러체인 용 액세서리





×
(드래그로 이동할 수 있습니다)

스프로킷

  • · 용도

    모터의 동력을 체인에 전달하기 위한 상품입니다.

    컨베이어의 구동축에 설치하여 사용해 주십시오.

  • ・사용 이미지

    스프로킷

    [클릭으로 확대]

목록으로

×
(드래그로 이동할 수 있습니다)

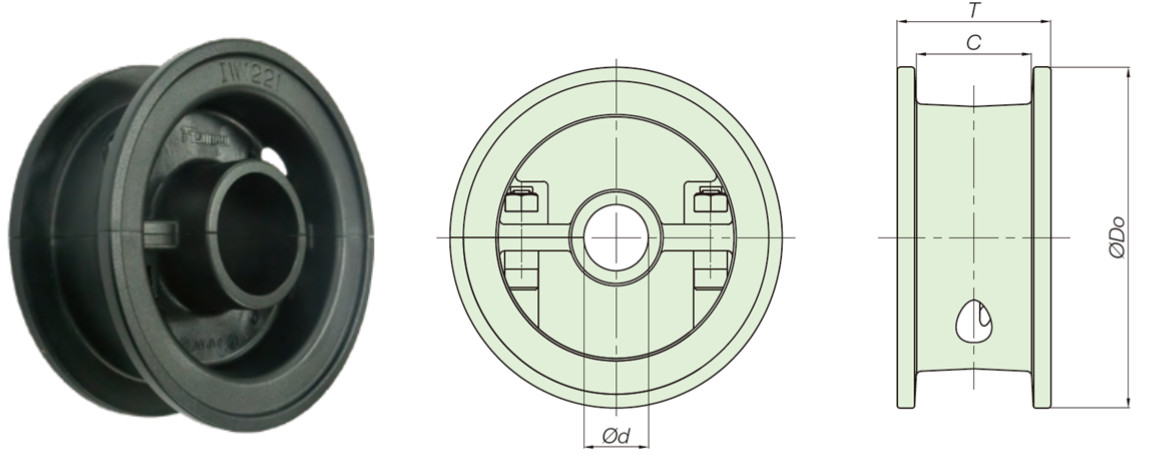

아이들러 휠/ 아이들러 라스 스프로킷

  • · 용도

    컨베이어의 종동축에 설치하여 사용해 주십시오.

목록으로

×
(드래그로 이동할 수 있습니다)

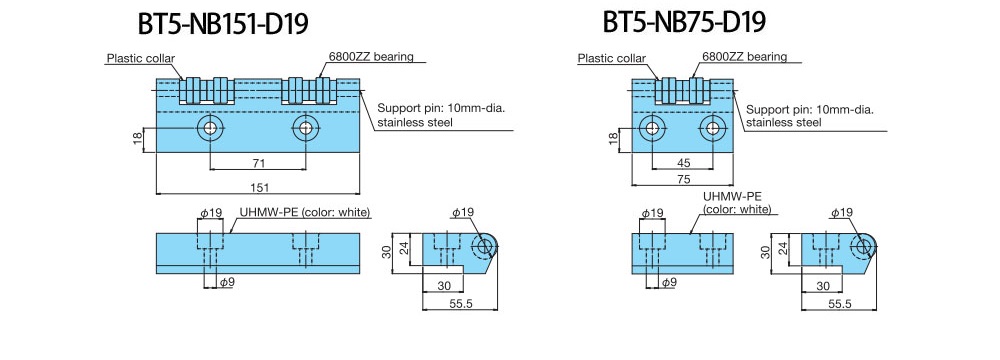

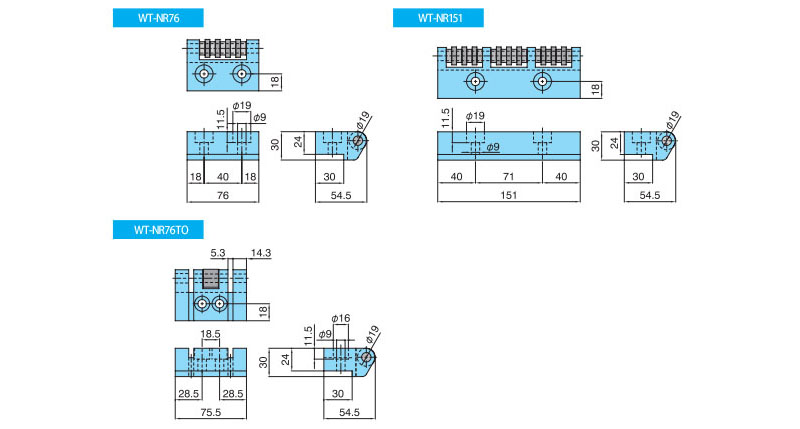

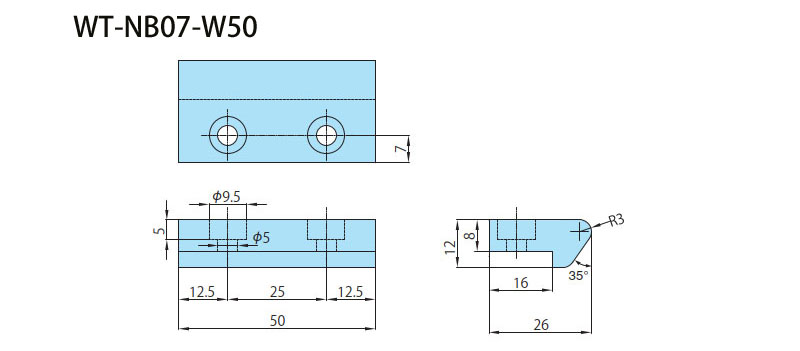

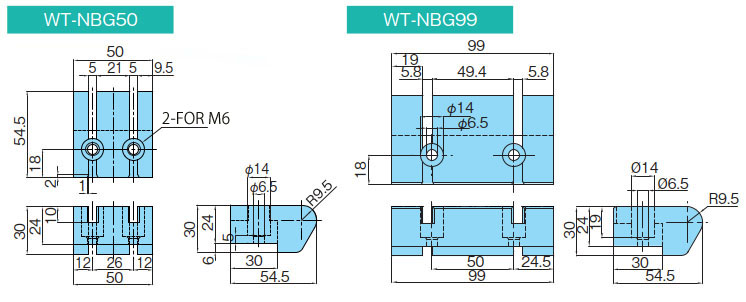

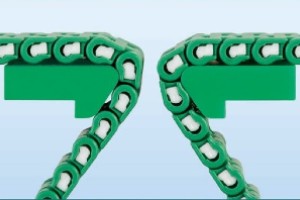

노즈바

  • · 용도

    컨베이어 끝에 노즈바를 설치하면 컨베이어 사이의 데드 스페이스를 줄일 수 있습니다.

    컨베이어간에 반송물의 잔류가 우려되는 소품 반송에 최적입니다.

  • ・사용 이미지

    노즈바

    [클릭으로 확대]

목록으로

×
(드래그로 이동할 수 있습니다)

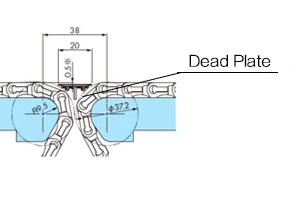

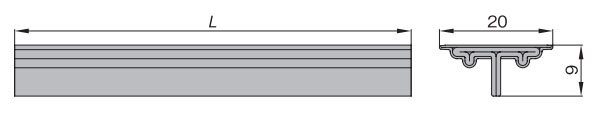

데드 플레이트

  • · 용도

    단부 노즈바 사양끼리의 맞대기 배치 반송 컨베이어로, 부드러운 탈이송을 서포트합니다.

  • ・사용 이미지

    데드 플레이트

    [클릭으로 확대]

목록으로

×
(드래그로 이동할 수 있습니다)

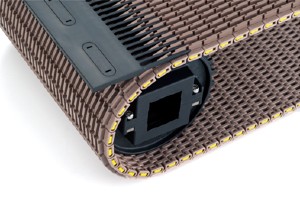

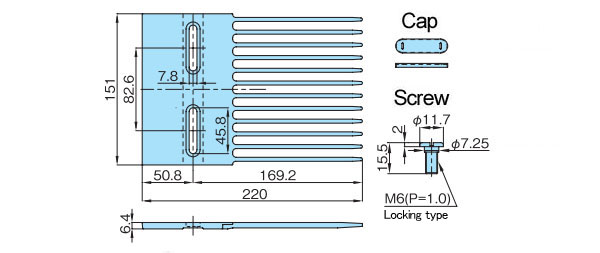

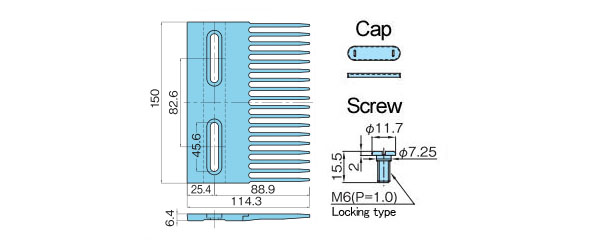

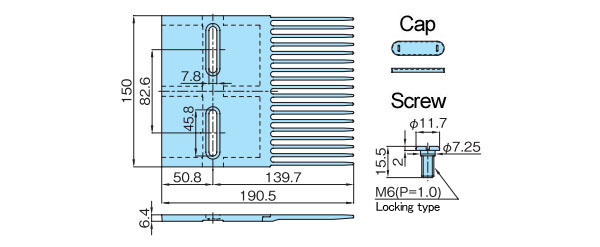

트랜스퍼 플레이트

  • · 용도

    레이즈 드리브 타입의 플라스틱모듈러체인의 승계부의 스키마를 해소합니다.

    반송물의 감기나 걸림을 방지해, 부드러운 탈이송을 실현합니다.

  • ・사용 이미지

    트랜스퍼 플레이트

    [클릭으로 확대]

목록으로

플라스틱모듈러체인 액세서리 목록

체인 형번적용 액세서리

액세서리 형번을


※ 형번 클릭으로 상세 정보를 표시합니다. 치수도는 클릭으로 확대됩니다.

스프로킷

적용 시리즈 이름
(클릭으로 목록을
표시합니다. )		 적용 체인 형식 적용 체인
피치
mm		 잇수
광폭 타입 고정폭 타입
WT0400　 WT0405-W - 4.5 16, 20, 24, 32, 40

형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 파일럿 홀
mm		 타입

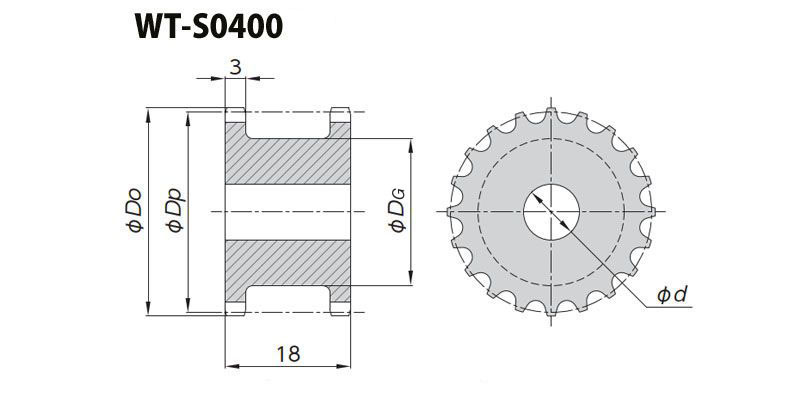

WT-S0400-16T 16 23.07 수주 제작으로
가공하겠습니다		 Φ8 일체형
WT-S0400-20T 20 28.77
WT-S0400-24T 24 34.48
WT-S0400-32T 32 45.91
WT-S0400-40T 40 57.35

본 스프로킷은 내열성 및 내약품성이 없습니다.
특수한 환경・사용 조건으로 사용되는 경우는 당사에 문의해 주십시오.
WT0700　 WT0705-W WT0705-M 7.5 15, 24, 32, 48




형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입

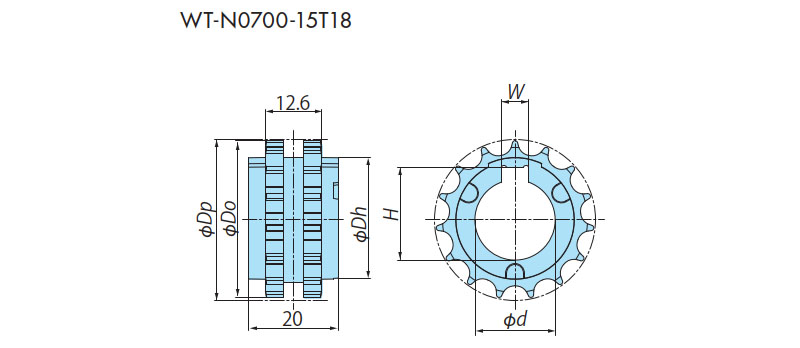

WT-N0700-15T18 15 36.07 Φ18 일체형

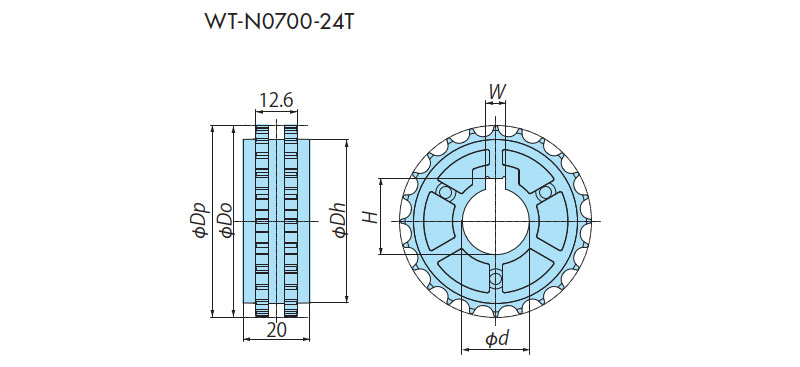

WT-N0700-24T■ 24 57.46 Φ20, Φ25, Φ30

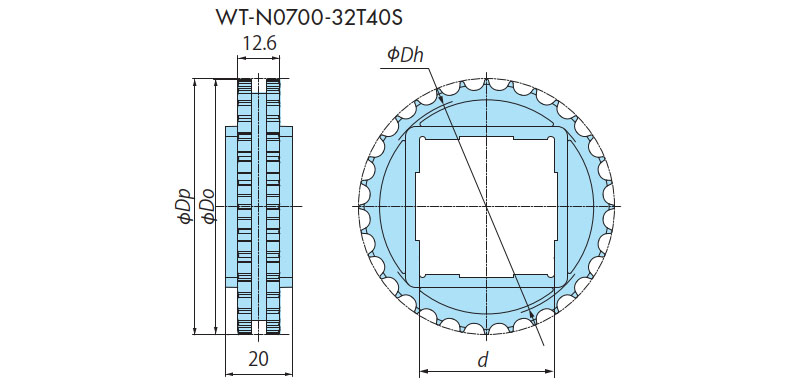

WT-N0700-32T40S 32 76.52 □40
WT-N0700-48T■ 48 114.67 Φ30, □40, Φ50
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
WT-N0700-24T20 24 57.46 Φ20 일체형
WT-N0700-24T25 Φ25
WT-N0700-24T30 Φ30
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
WT-N0700-48T30 48 114.67 Φ30 일체형
WT-N0700-48T40S □40

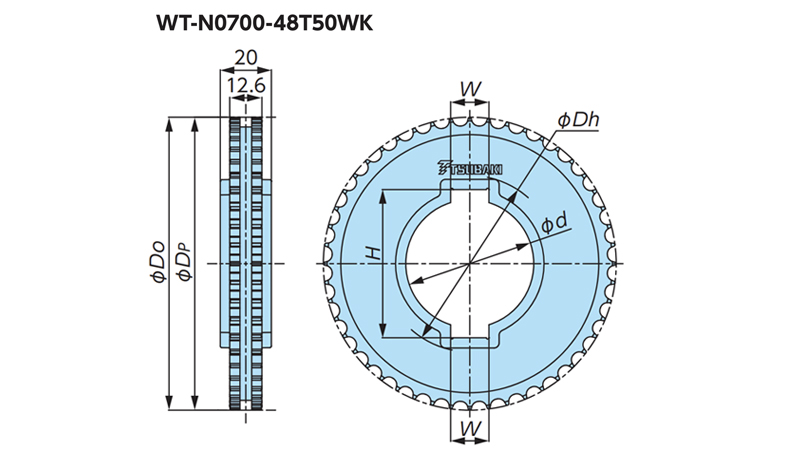

WT-N0700-48T50WK Φ50
BT4 - BTC4-M 12.7 10, 24


형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입

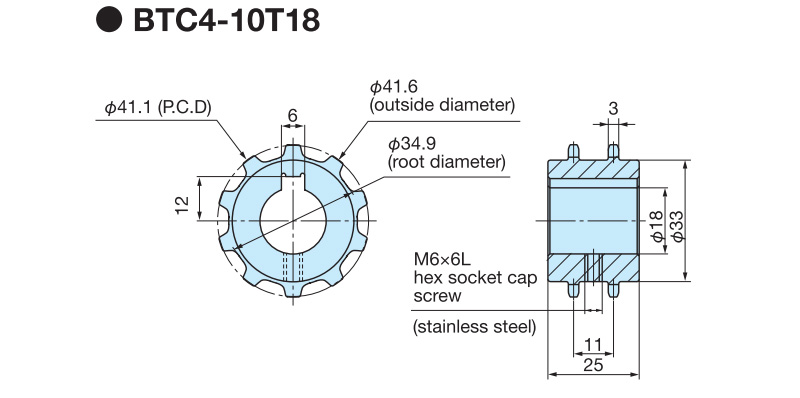

BTC4-10T18 10 41.1 Φ18 일체형

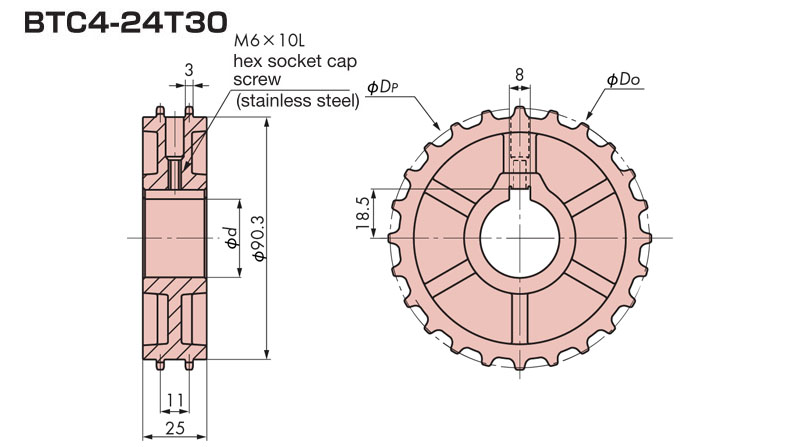

BTC4-24T30 24 97.3 Φ30
WT1300 WT1306-W - 13.1 15, 24, 28, 36



일체형(성형) 스프로킷
형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입

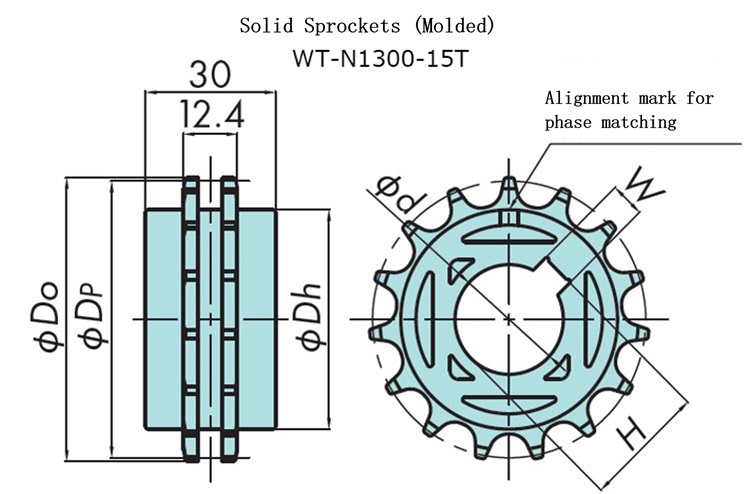

WT-N1300-15T25 15 63.01 Φ25 일체형
WT-N1300-15T25S □25

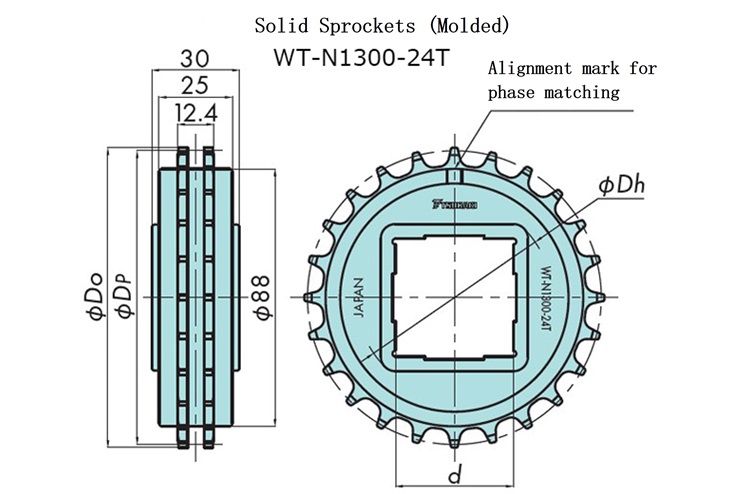

WT-N1300-24T25 24 100.36 Φ25
WT-N1300-24T30 Φ30
WT-N1300-24T40S □40
일체형 스프로킷 (삭가공 타입)
형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
WT-S1300-24T 24 100.36 요청에 따라 제작 검토에 대응합니다. 일체형
WT-S1300-28T 28 117.00
WT-S1300-36T 36 150.31
WT1500/1510/3000/3080,BT5　 BTN5, BTN5-A, WT1505G-K, WT1505GTO-K, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1506-K, WT1515F-W, WT1515G-W, WT1515T-F-W, WT1515VG-W, WT1515-W, WT1516F-W, WT1516T-F-W, WT1516-W, WT3005G-K, WT3005-K, WT3086G-K, WT3086-K WT1505G-M, WT1505GTO-M, WT1505TOD-M, WT1515G-M, WT3005G-M, WT3086G-M 15, 30 12, 18, 24, 25, 27, 31, 32, 33







일체형(성형) 스프로킷 (N1500)
형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입

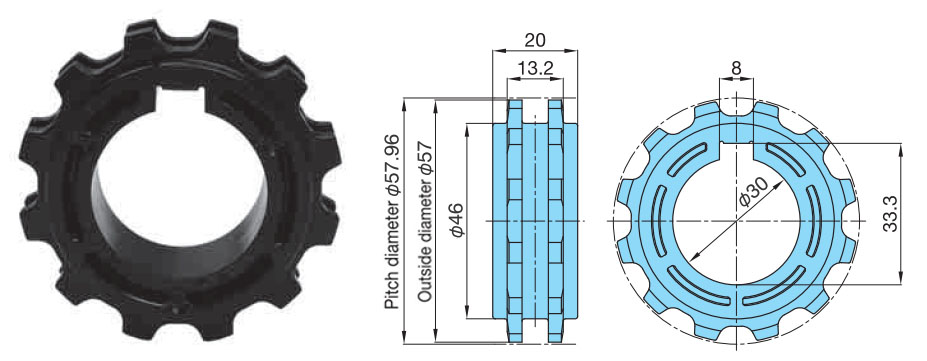

WT-N1500-12T30 12 57.96 Φ30 일체형

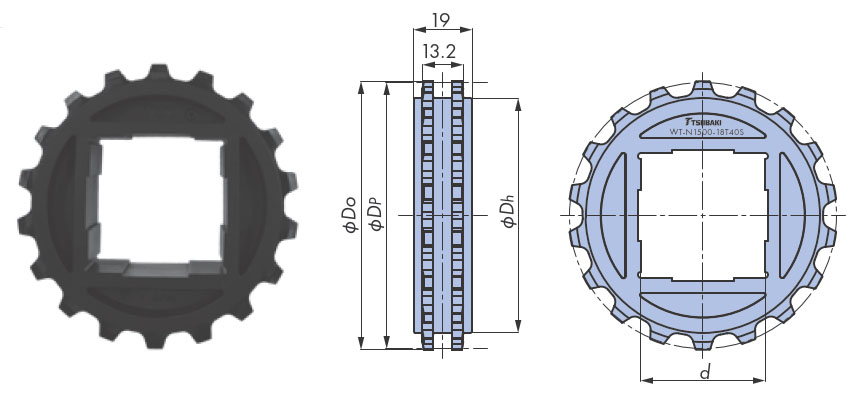

WT-N1500-18T40S 18 86.38 □40 일체형
分割形スプロケット(SW1500)
형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
WT-SW1500-24T■ 24 114.9 Φ25, Φ30, Φ35, Φ40, □40 분할형
WT-SW1500-32T■ 32 153.0 □40, □50, □60
WT-SW1500-33T■ 33 157.8 □40, □65
×
(드래그로 이동할 수 있습니다)
■분할형 스프로킷 (SW1500)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
WT-SW1500-24T25 24 114.9 Φ25 분할형
WT-SW1500-24T30 Φ30
WT-SW1500-24T35 Φ35
WT-SW1500-24T40 Φ40

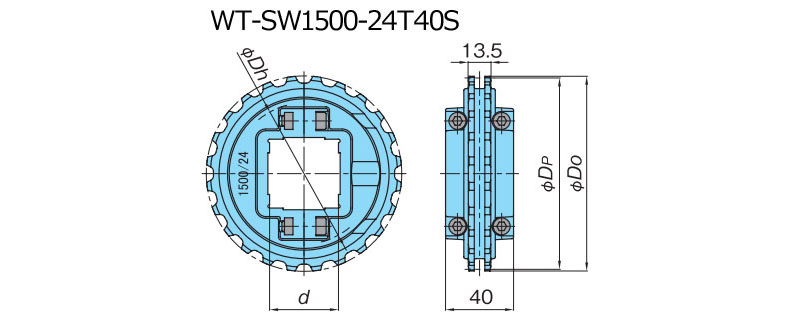

WT-SW1500-24T40S □40
×
(드래그로 이동할 수 있습니다)
■분할형 스프로킷 (SW1500)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
WT-SW1500-32T40S 32 153.0 □40 분할형
WT-SW1500-32T50S □50
WT-SW1500-32T60S □60
×
(드래그로 이동할 수 있습니다)
■분할형 스프로킷 (SW1500)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입

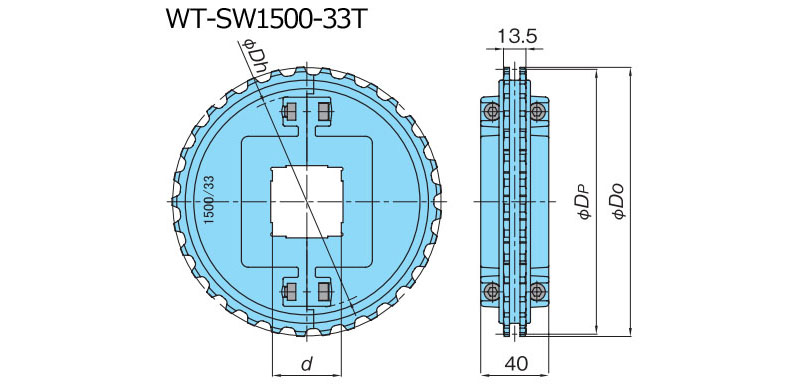

WT-SW1500-33T40S 33 157.8 □40 분할형
WT-SW1500-33T65S □65
일체형 스프로킷 (S1500)
형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 파일럿 홀
mm		 타입

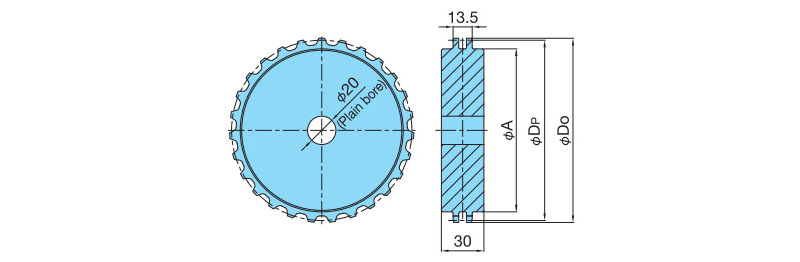

WT-S1500-24T 24 114.9 수주 제작으로
가공하겠습니다		 Φ20 일체형
WT-S1500-25T 25 119.7
WT-S1500-27T 27 129.2
WT-S1500-31T 31 148.3
WT-S1500-32T 32 153.0
WT-S1500-33T 33 157.8
WT1900　 WT1907-K - 19.05 17, 21, 24, 25


형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입

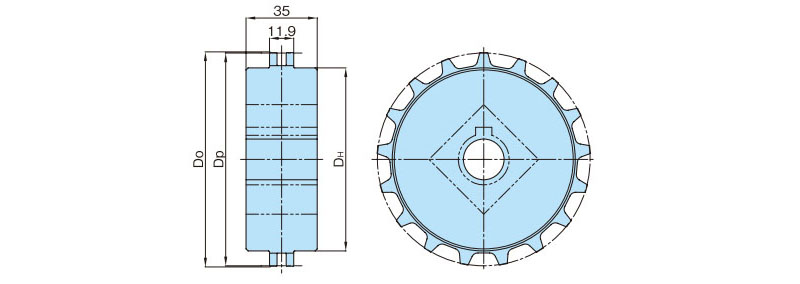

WT-S1900-17T 17 104.6 수주 제작으로
가공하겠습니다		 일체형
WT-S1900-21T 21 129.0
WT-S1900-24T 24 147.3
WT-S1900-25T 25 153.4
WT-SW1900-25T■ 25 153.35 Φ40, Φ60 분할형
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
WT-SW1900-25T40S 25 153.35 Φ40 분할형
WT-SW1900-25T60S Φ60
BT6　 BTC6, BTC6RN, BTC6RN-T, BTC6-T, BTCP6, BTN6, BTO6, BTO6RN - 19.05 10, 24


일체형 스프로킷
형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입

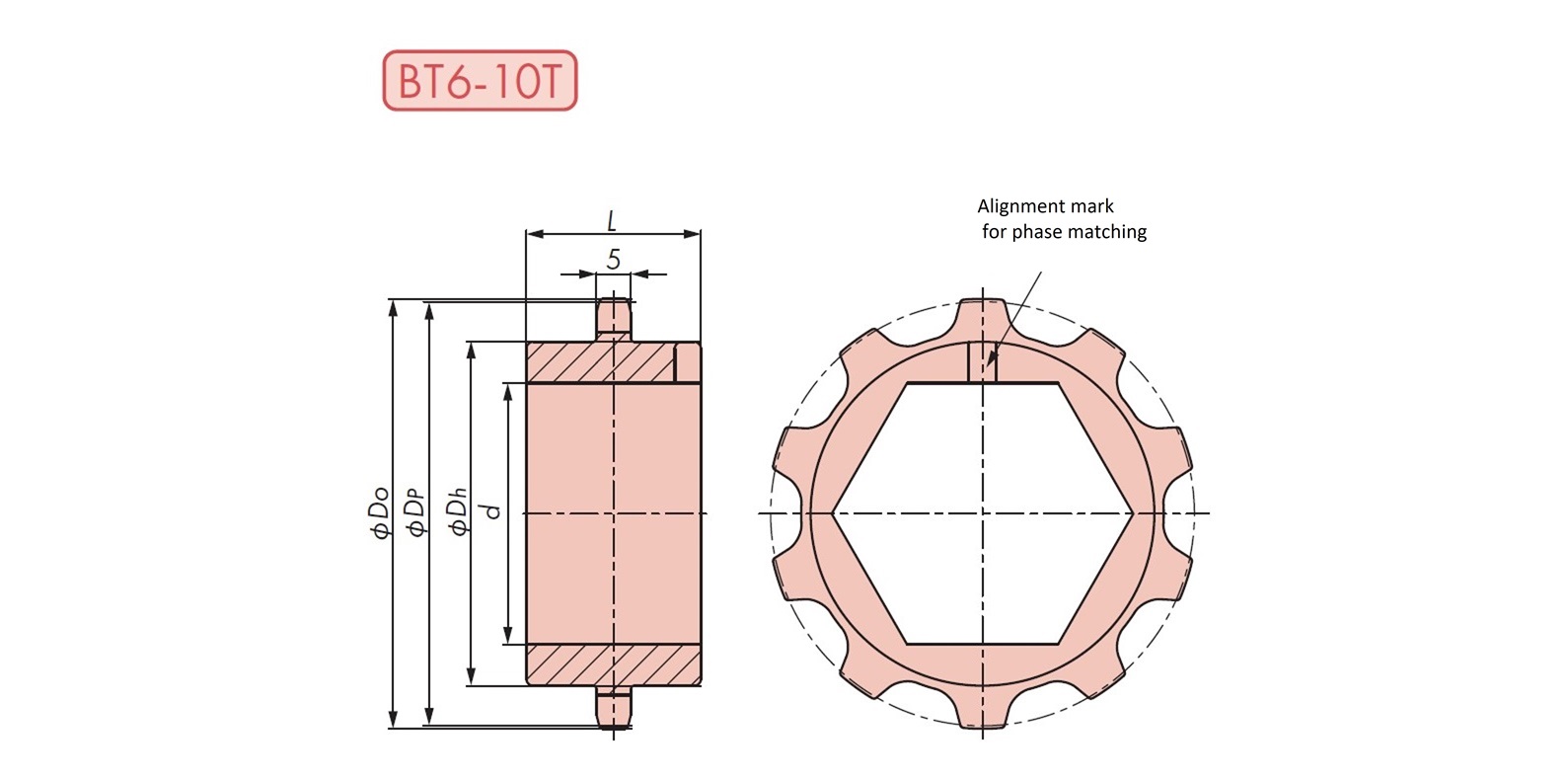

BT6-10T-38H 10 61.65 육각, 이면폭 38 일체형

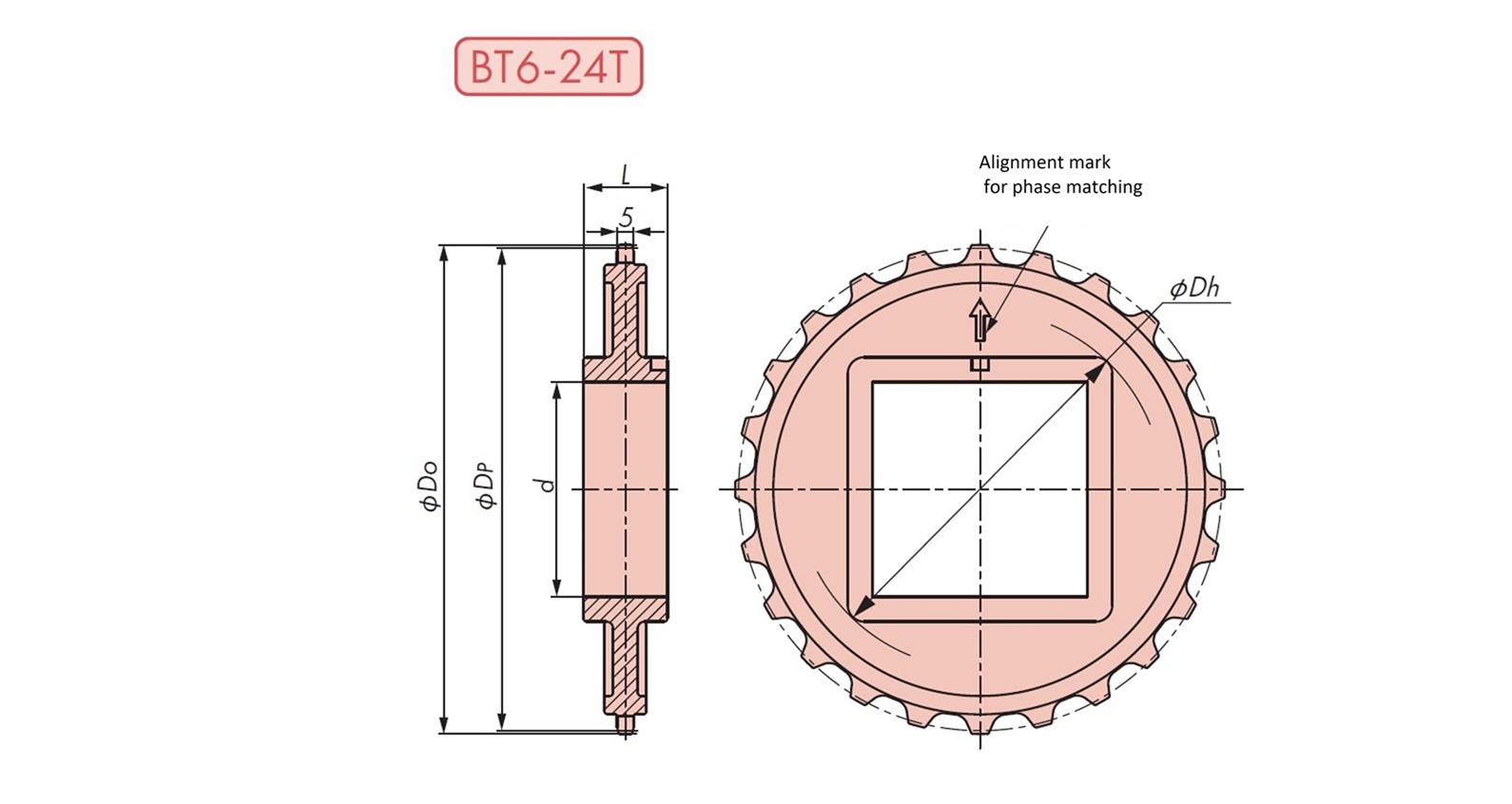

BT6-24T-40S 24 145.95 □40
BT6-24T-50S □50
BT6-24T-65S □65
일체형 스프로킷 체인 사양：내열・고속(KV150, K250) 사양 전용
형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
BT6-KV-10T-38H 10 61.65 육각, 이면폭 38 일체형
BT6-KV-24T-50S 24 145.95 □50
BT6-KV-24T-65S □65
×
(드래그로 이동할 수 있습니다)
형번 체인 사양
KV150, KV250용		잇수피치 원 직경
mm		축 구멍 치수
mm		타입
BT6-24T-40S --- 24 145.95 □40 일체형
BT6-24T-50S BT6-KV-24T-50S □50
BT6-24T-65S --- □65
WT2250/2510　 WT2250FG, WT2250VG, WT2515F-W, WT2515G-W, WT2515-W WT2515G-M 25.4 16, 18





형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
WT-SW2250-16T■ 16 130.20 Φ30, Φ40, □40 분할형
WT-SW2510-18T■ 18 146.27 Φ30, Φ40, □40
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입

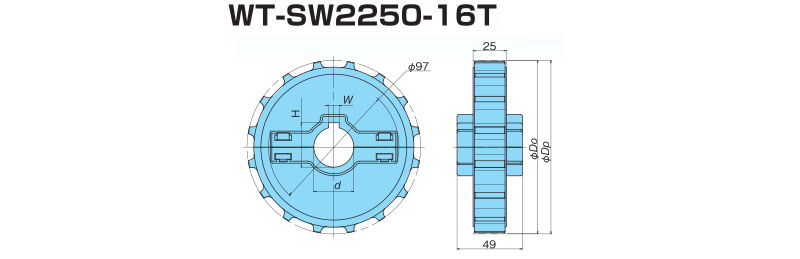

WT-SW2250-16T30 16 130.20 Φ30 분할형
WT-SW2250-16T40 Φ40

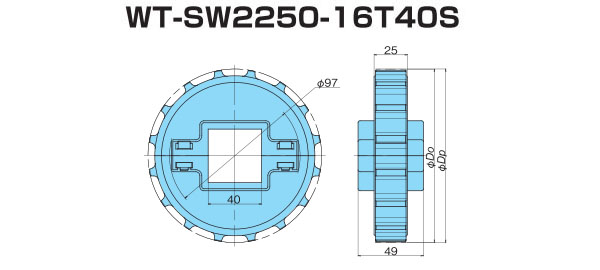

WT-SW2250-16T40S □40
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입

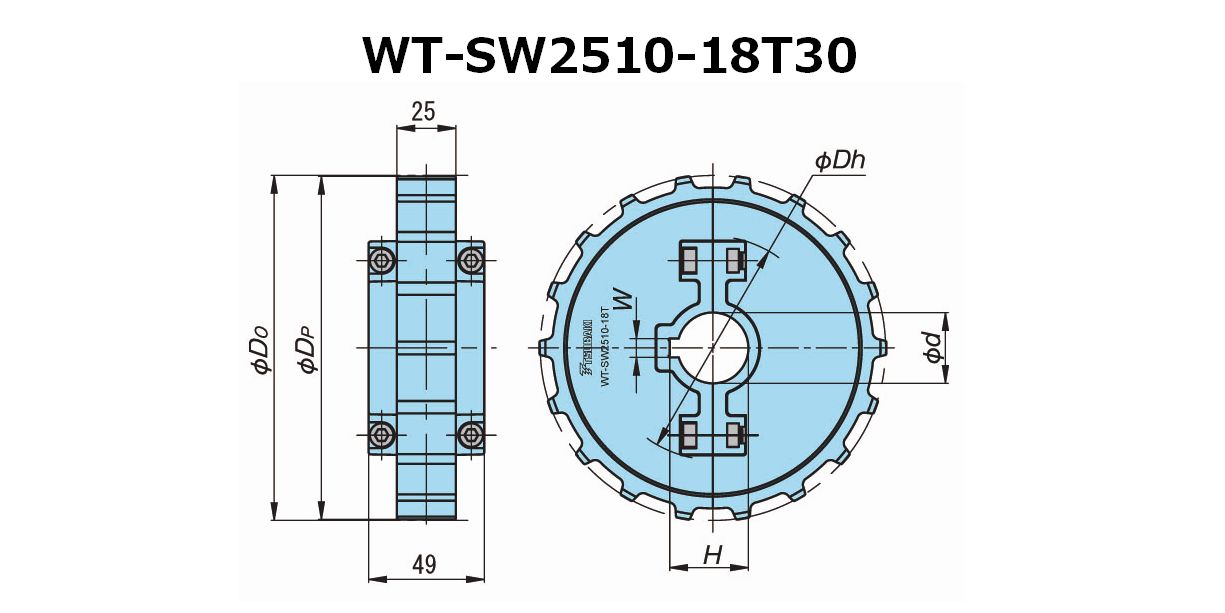

WT-SW2510-18T30 18 146.27 Φ30 분할형

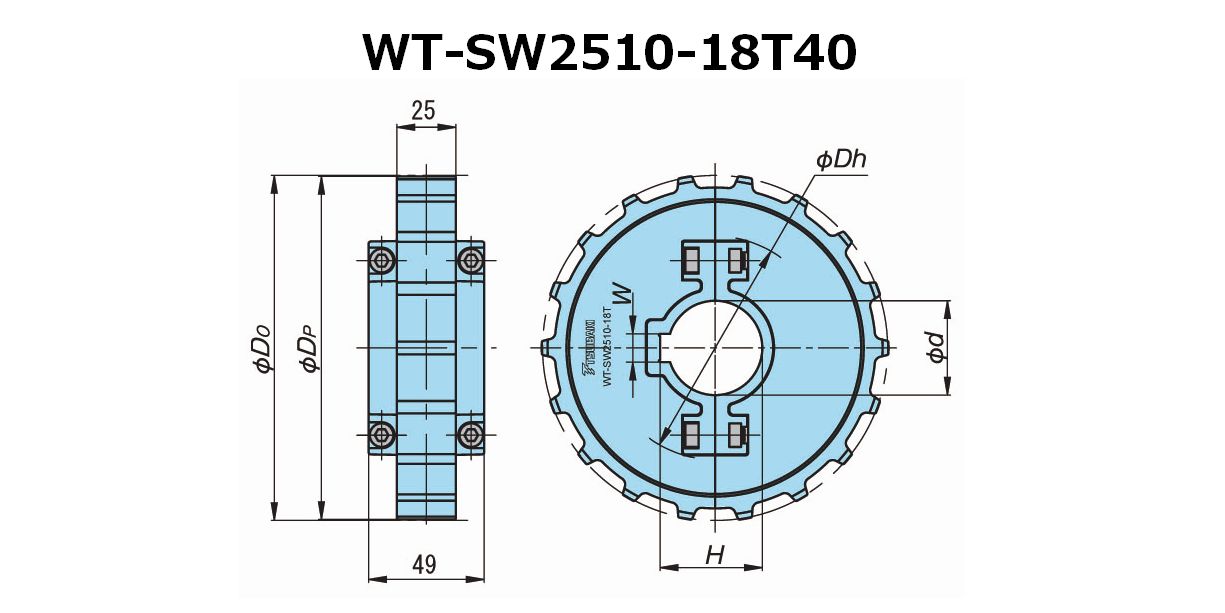

WT-SW2510-18T40 Φ40
WT-SW2510-18T40S □40
WT2520　 WT2525-K, WT2525VG-K WT2525-M, WT2525VG-M 25.4 18,22



형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입

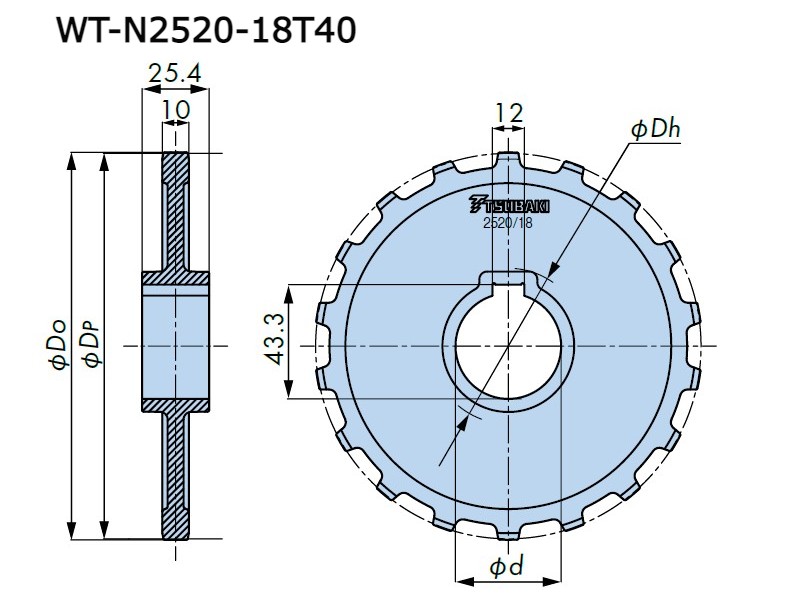

WT-N2520-18T40 18 146.27 Φ40 일체형
WT-N2520-18T■S □38.1, □40, □50.8, □60
WT-N2520-22T90S 22 178.48 □90
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입

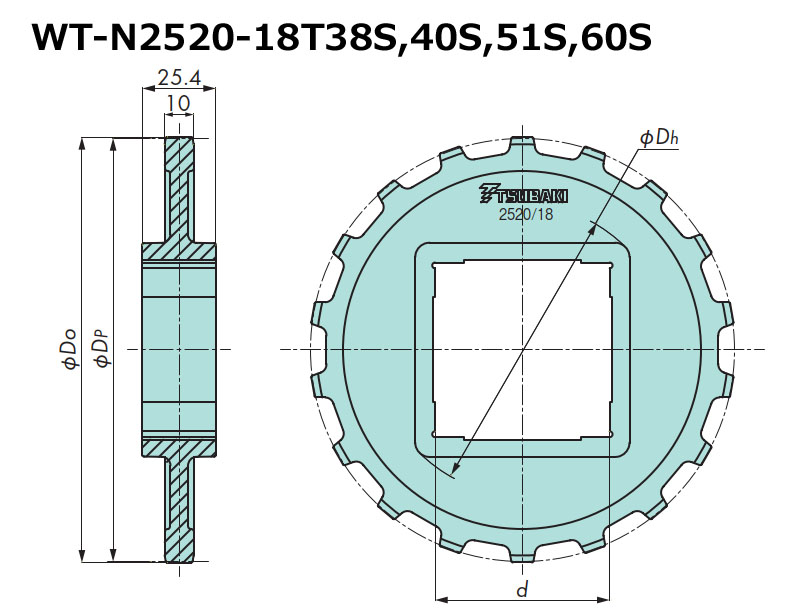

WT-N2520-18T38S 18 146.27 □38.1 일체형
WT-N2520-18T40S □40
WT-N2520-18T51S □50.8
WT-N2520-18T60S □60
WT2500/2530,BT8　 BTM8H, WT2505-K, WT2506-K BTC8H-M, BTM8H-M, WT2505G-M, WT2505-M, WT2505TOD-M, WTM2535G-M 25.4 16, 18, 21



分割形スプロケット(SW2500)
형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
WT-SW2500-16T■ 16 130.20 Φ25, Φ30, Φ35, Φ40 분할형
WT-SW2500-18T■ 18 146.27 Φ25, Φ30, Φ35, Φ40
WT-SW2500-21T■ 21 170.40 Φ25, Φ30, Φ35, Φ40
×
(드래그로 이동할 수 있습니다)
■분할형 스프로킷 (SW2500)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입

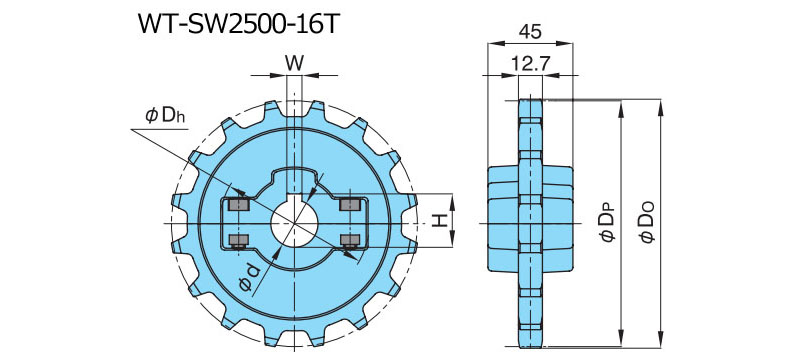

WT-SW2500-16T25 16 130.20 Φ25 분할형
WT-SW2500-16T30 Φ30
WT-SW2500-16T35 Φ35
WT-SW2500-16T40 Φ40
×
(드래그로 이동할 수 있습니다)
■분할형 스프로킷 (SW2500)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입

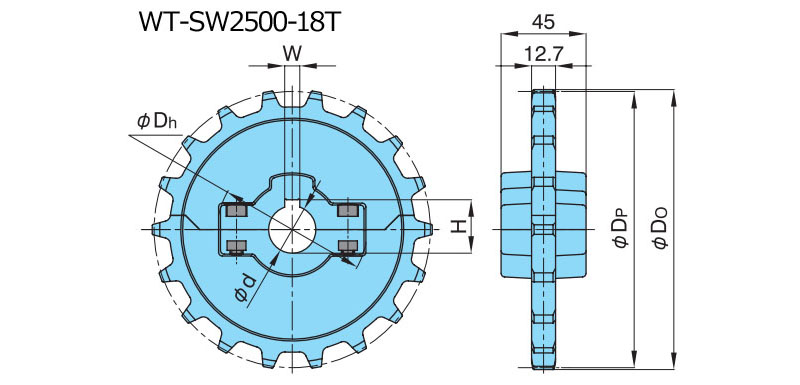

WT-SW2500-18T25 18 146.27 Φ25 분할형
WT-SW2500-18T30 Φ30
WT-SW2500-18T35 Φ35
WT-SW2500-18T40 Φ40
×
(드래그로 이동할 수 있습니다)
■분할형 스프로킷 (SW2500)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입

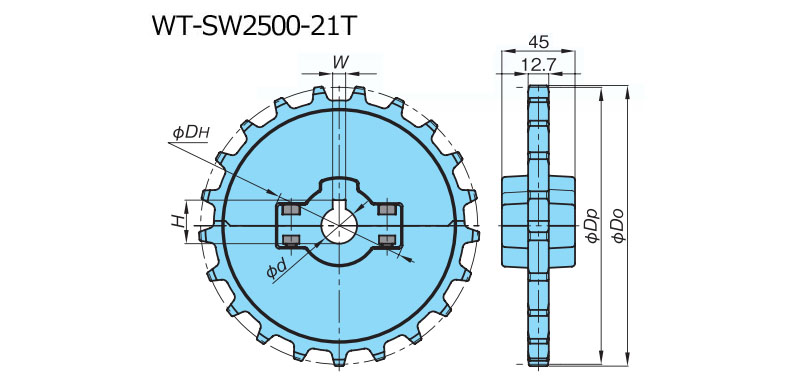

WT-SW2500-21T25 21 170.40 Φ25 분할형
WT-SW2500-21T30 Φ30
WT-SW2500-21T35 Φ35
WT-SW2500-21T40 Φ40

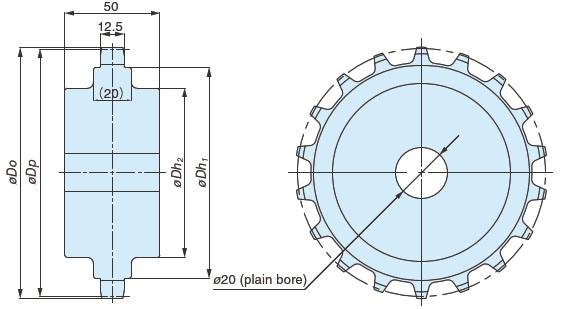

일체형 스프로킷 (S2500)
형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
WT-S2500-16T 16 130.20 요청에 따라 제작 검토에서
대응하겠습니다.		 일체형
WT-S2500-18T 18 146.27
WT-S2500-21T 21 170.42
BT8　 BTC8, BTC8-A - 25.4 12, 18



형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입

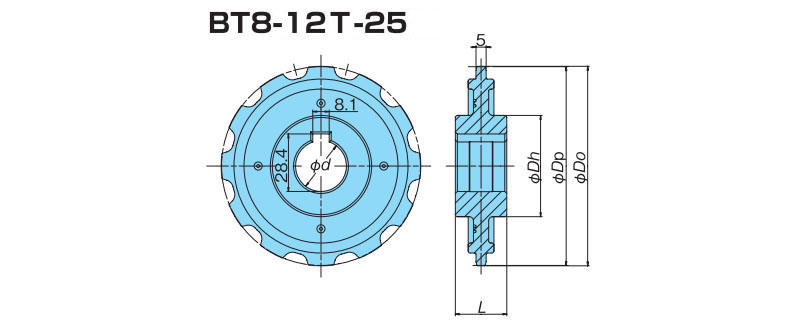

BT8-12T-25 12 98.14 Φ25.1 일체형
BT8-18T-■ 18 146.27 Φ25.1, □40, □50, □65
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
BT8-18T-25 18 146.27 Φ25.1 일체형

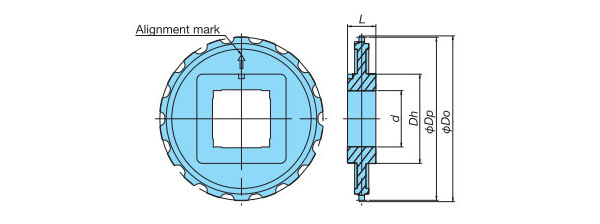

BT8-18T-40S □40
BT8-18T-50S □50
BT8-18T-65S □65
BT8　 - BTC8H-M, BTM8H-M 25.4 12, 16





축 구멍·키 홈 가공품
형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
BT8H-12T■-CS 12 98.14 Φ25, Φ30 일체형

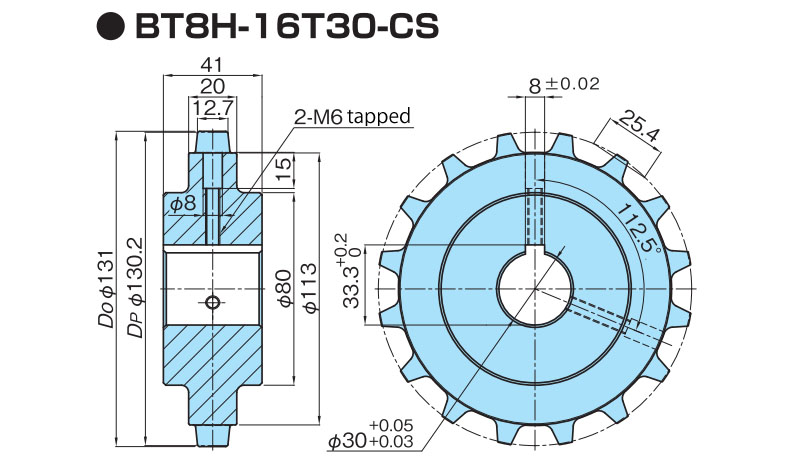

BT8H-16T30-CS 16 130.20 Φ30
×
(드래그로 이동할 수 있습니다)
■축 구멍・키 홈 가공품
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입

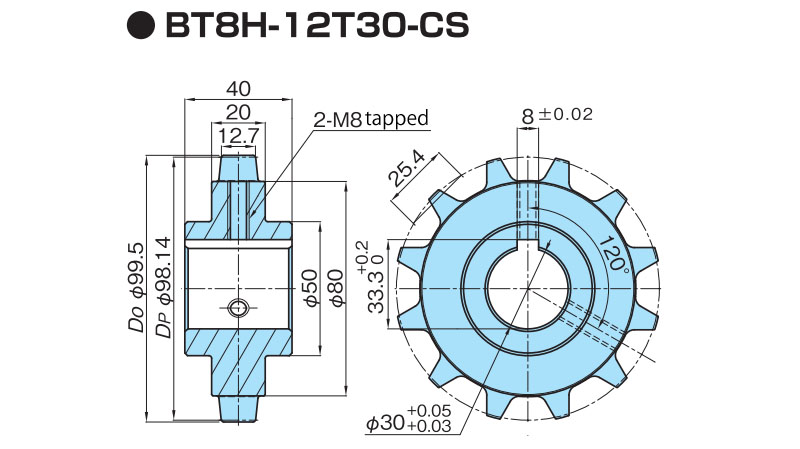

BT8H-12T25-CS 12 98.14 Φ25 일체형
BT8H-12T30-CS Φ30
파일럿 홀
형번  잇수 피치 원 직경
mm		 파일럿 홀
mm		 타입

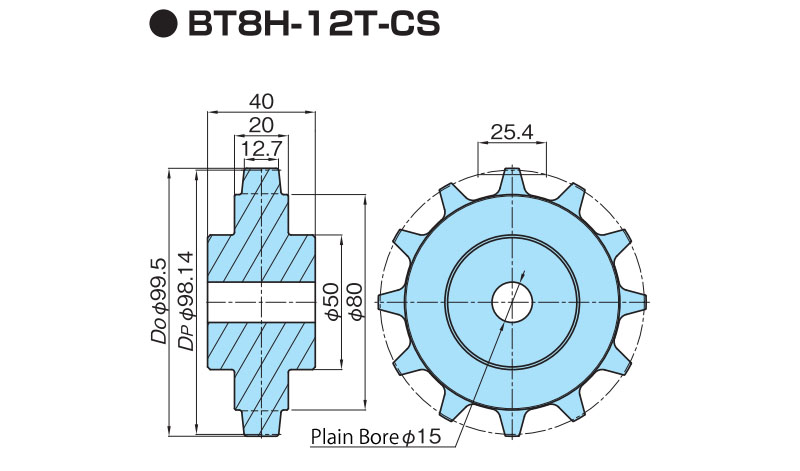

BT8H-12T-CS 12 98.14 Φ15 일체형

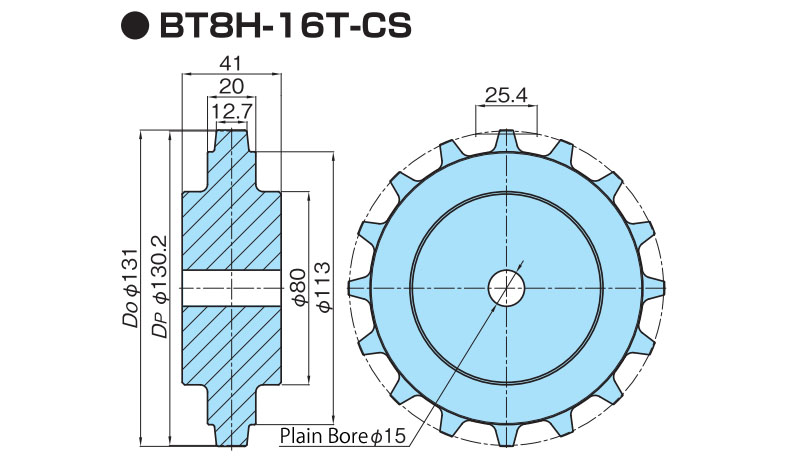

BT8H-16T-CS 16 130.20
BT8　 - BTO8-M 25.4 12, 18


형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
BTO8-12T■ 12 98.14 Φ25, Φ30 일체형
BTO8-18T■ 18 146.27 Φ30, Φ40
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
BTO8-12T25 12 98.14 Φ25 일체형
BTO8-12T30 Φ30
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입

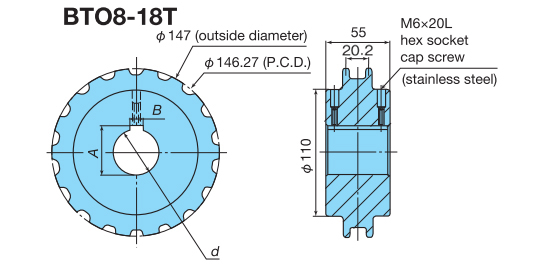

BTO8-18T30 18 146.27 Φ30 일체형
BTO8-18T40 Φ40
WT2700　 WT2705-K, WT2706-K - 27.2 9, 12, 18, 20, 28







형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
WT-N2700-9T■ 9 79.53 Φ25, □40 일체형
WT-N2700-12T■ 12 105.09 Φ30, Φ40, □40
WT-N2700-18T■ 18 156.64 □40, □60, □65
WT-N2700-20T■ 20 173.90 □40, □60 분할형
WT-N2700-28T■ 28 242.93 □40, □60
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
WT-N2700-9T25 9 79.53 Φ25 일체형
WT-N2700-9T40S □40
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
WT-N2700-12T30 12 105.09 Φ30 일체형
WT-N2700-12T40 Φ40
WT-N2700-12T40S □40
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입

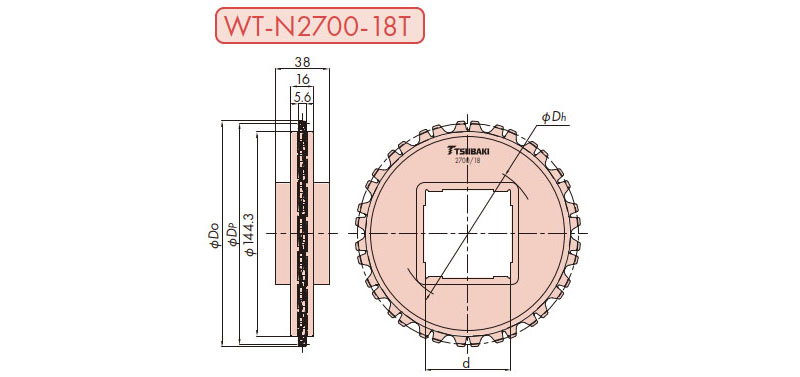

WT-N2700-18T40S 18 156.64 □40 일체형
WT-N2700-18T60S □60
WT-N2700-18T65S □65
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입

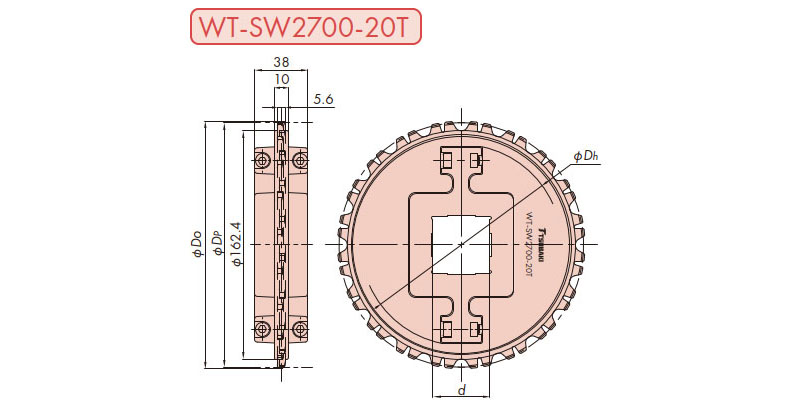

WT-SW2700-20T40S 20 173.90 □40 분할형
WT-SW2700-20T60S □60
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입

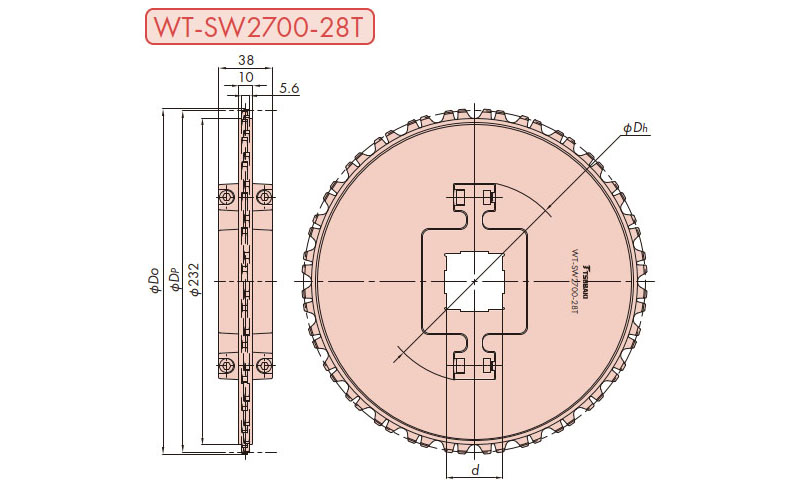

WT-SW2700-28T40S 28 242.93 □40 분할형
WT-SW2700-28T60S □60
WTU3010　 WTU3015T-K - 30 14


형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입

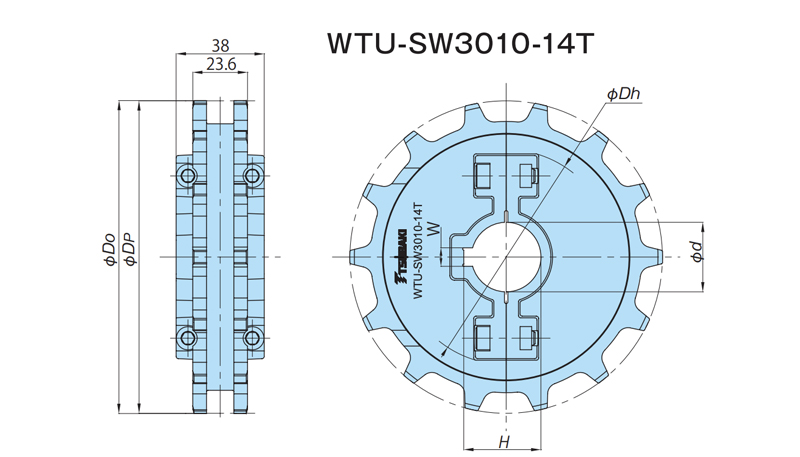

WTU-SW3010-14T■ 14 134.82 Φ30, Φ40, □40.3 분할형
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
WTU-SW3010-14T30 14 134.82 Φ30 분할형
WTU-SW3010-14T40 Φ40

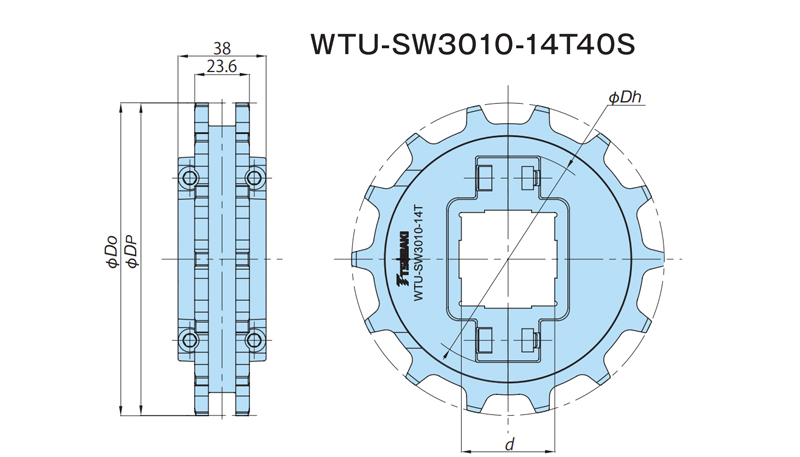

WTU-SW3010-14T40S □40.3
WT3080　 - WT3085-C 30 27, 31, 33

형번  잇수 작용 잇수 피치 원 직경
mm		 파일럿 홀
mm		 타입

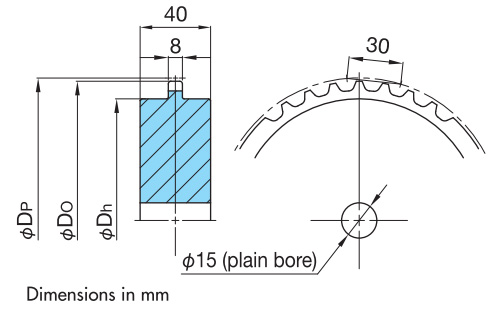

WT-S3085C3-27T 27 13½ 129.7 Φ15 일체형
WT-S3085C3-31T 31 15½ 148.5
WT-S3085C3-33T 33 16½ 158.0
WT3100　 WT3109-W - 31.75 16, 18



형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
WT-N3100-16T■ 16 162.75 □40, □60, Φ60 일체형
WT-N3100-18T■ 18 182.84 □40, □60
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입

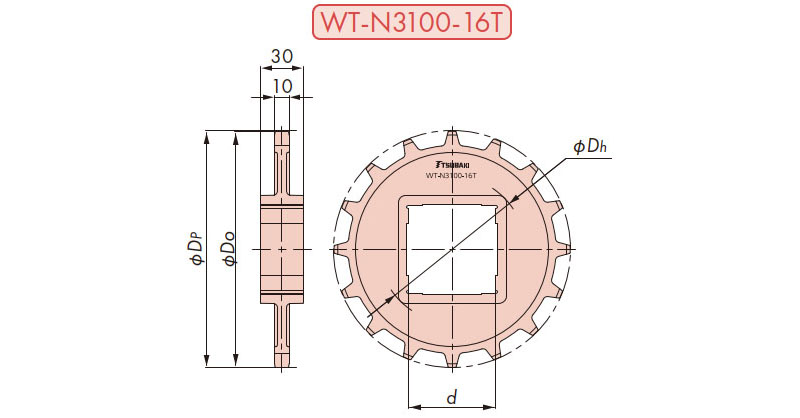

WT-N3100-16T40S 16 162.75 □40 일체형
WT-N3100-16T60S □60

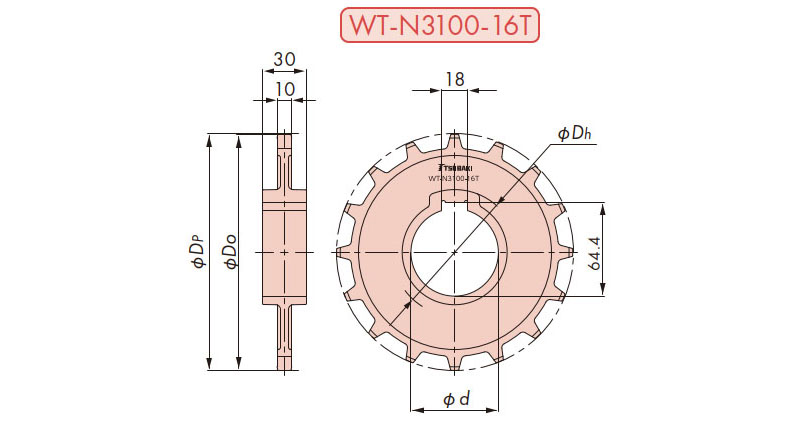

WT-N3100-16T60 Φ60
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입

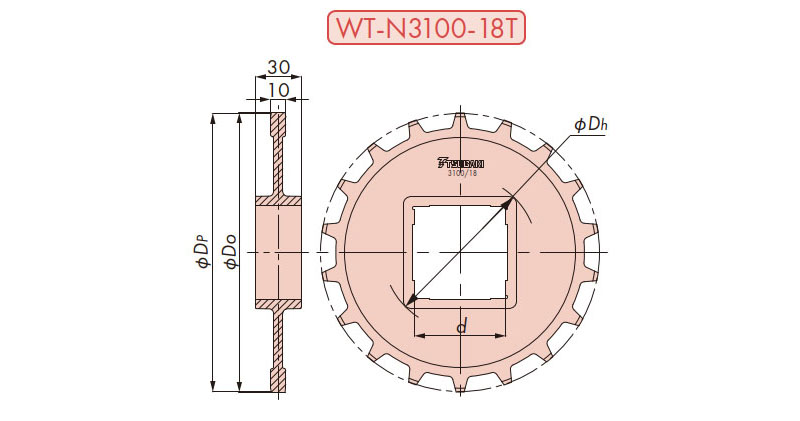

WT-N3100-18T40S 18 182.84 □40 일체형
WT-N3100-18T60S □60
WT3810　 WT3816-K - 38 18, 20, 24

형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입

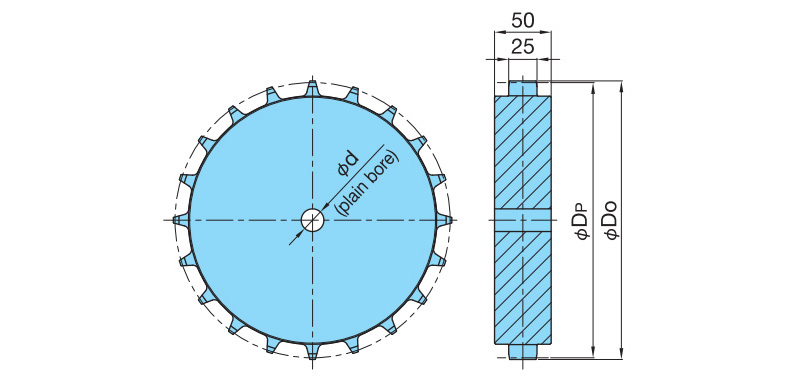

WT-S3816-18T 18 218.8 수주 제작으로
가공하겠습니다		 일체형
WT-S3816-20T 20 242.9
WT-S3816-24T 24 291.1
WT3820　 WT3827-K - 38.1 8, 12

형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입

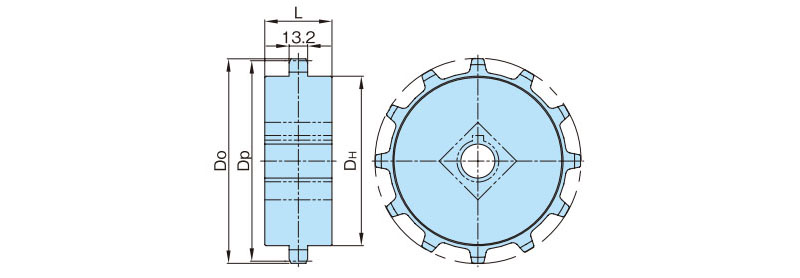

WT-S3820-8T 8 99.6 수주 제작으로
가공하겠습니다		 일체형
WT-S3820-12T 12 147.2
WT3830　 WT3835-K, WT3835RN-K, WT3835-T, WT3835TRN-K WT3835G-M 38.1 21, 23, 24, 25


엔지니어링 플라스틱 기계 가공품
형번  잇수 작용 잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입

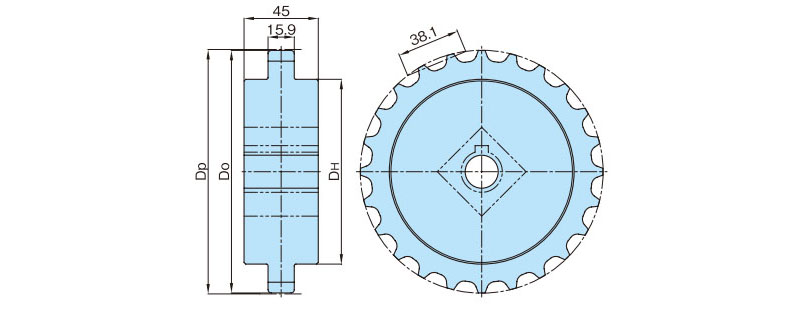

WT-S3830-1200T 24 12 147.2 수주 제작으로
가공하겠습니다		 일체형
WT-S3830-1212T 25 12½ 153.2
엔지니어링 플라스틱 제 성형품
형번  잇수 작용 잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
TTP-21■ 21 10½ 129.26 Φ25, Φ30, Φ35, Φ40, Φ45 분할형
TTP-23■ 23 11½ 141.22 Φ25, Φ30, Φ35, Φ40, Φ45
TTP-25■ 25 12½ 153.20 Φ25, Φ30, Φ35, Φ40, Φ45, Φ50
×
(드래그로 이동할 수 있습니다)
■ 엔지니어링 플라스틱 제 성형품
형번 잇수작용 잇수피치 원 직경
mm		축 구멍 치수
mm		타입

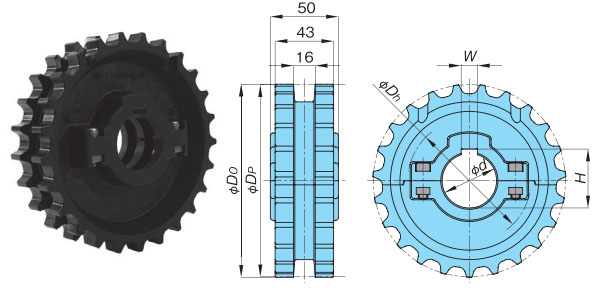

TTP-21T25 21 10½ 129.26 Φ25 분할형
TTP-21T30 Φ30
TTP-21T35 Φ35
TTP-21T40 Φ40
TTP-21T45 Φ45
×
(드래그로 이동할 수 있습니다)
■ 엔지니어링 플라스틱 제 성형품
형번 잇수작용 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
TTP-23T25 23 11½ 141.22 Φ25 분할형
TTP-23T30 Φ30
TTP-23T35 Φ35
TTP-23T40 Φ40
TTP-23T45 Φ45
×
(드래그로 이동할 수 있습니다)
■ 엔지니어링 플라스틱 제 성형품
형번 잇수작용 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
TTP-25T25 25 12½ 153.20 Φ25 분할형
TTP-25T30 Φ30
TTP-25T35 Φ35
TTP-25T40 Φ40
TTP-25T45 Φ45
TTP-25T50 Φ50
BT16　 BTH16 - 50.8 16
형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입

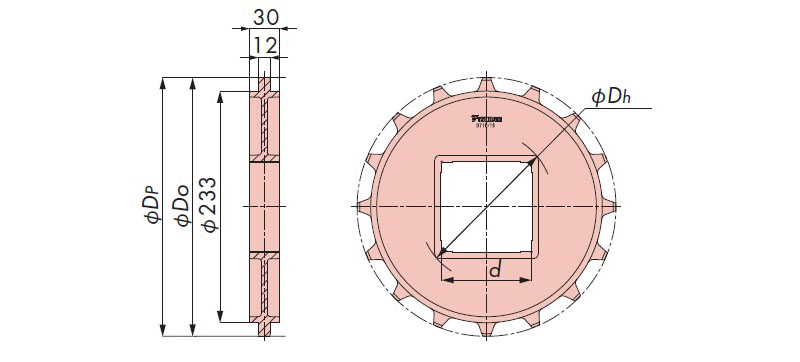

BT16-16T-60S 16 260.39 □60.1 일체형
BT16-16T-90S □90.1
WT5700　 WT5707-K - 57.15 9, 12, 14

형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입

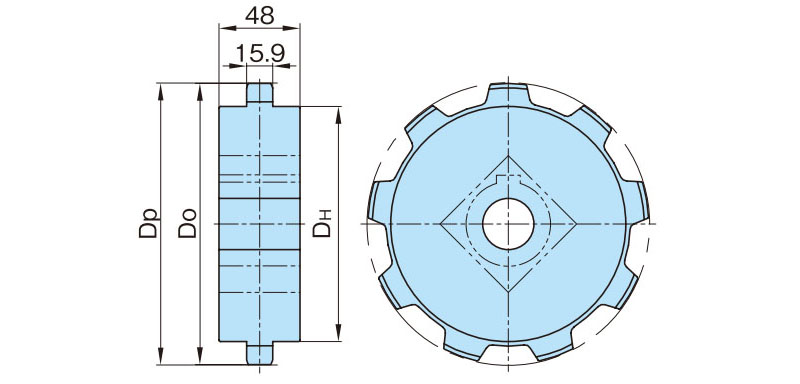

WT-S5707-9T 9 167.0 수주 제작으로
가공하겠습니다		 일체형
WT-S5707-12T 12 220.8
WT-S5707-14T 14 256.8
WT6300　 WT6306-W - 63.5 16, 18, 20

형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입

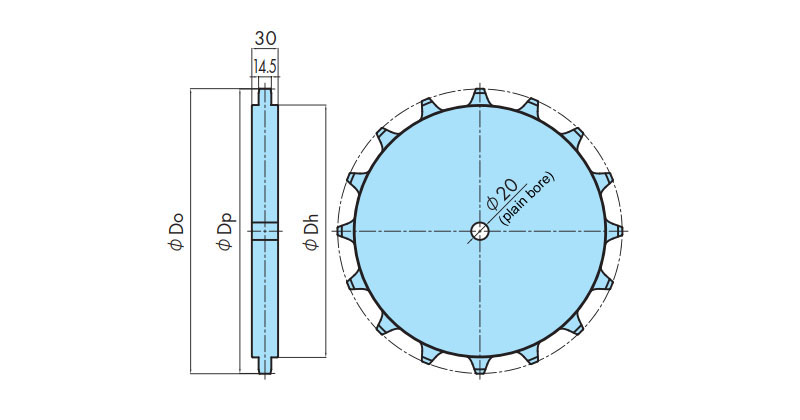

WT-S6300-16T 16 325.49 요청에 따라 제작 검토에 대응합니다.
표준은 사각형 구멍 모양입니다.		 일체형
WT-S6300-18T 18 365.68
WT-S6300-20T 20 405.92

아이들러 휠

적용 시리즈 이름
(클릭으로 목록을
표시합니다. )		 적용 체인 형식 적용 체인
피치
mm		 상당 잇수
광폭 타입 고정폭 타입

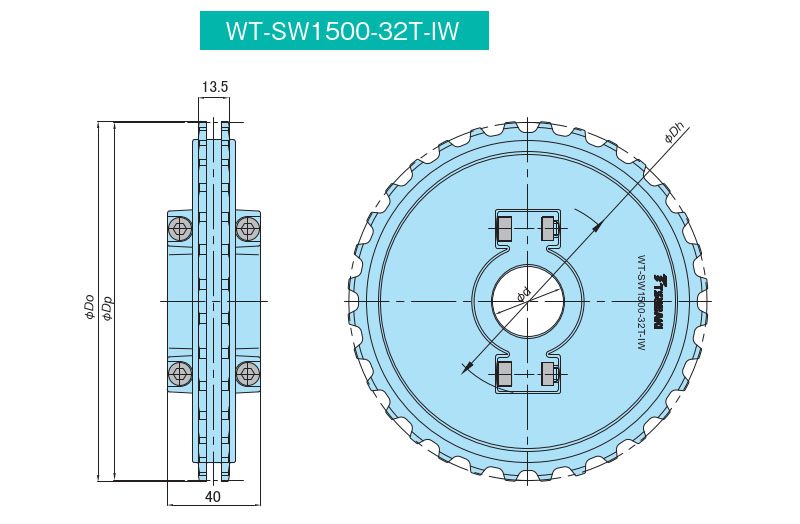

WT1500/1510/3000/3080,BT5　 BTN5, BTN5-A, WT1505G-K, WT1505GTO-K, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1506-K, WT1515F-W, WT1515G-W, WT1515T-F-W, WT1515VG-W, WT1515-W, WT1516F-W, WT1516T-F-W, WT1516-W, WT3005G-K, WT3005-K, WT3086G-K, WT3086-K WT1505G-M, WT1505GTO-M, WT1505TOD-M, WT1515G-M, WT3005G-M, WT3086G-M 15, 30 24, 32


형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입

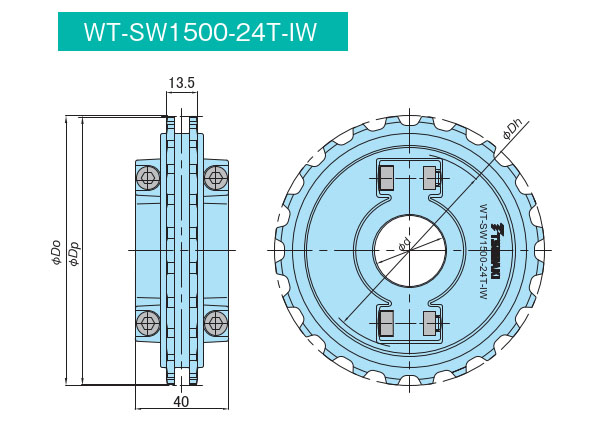

WT-SW1500-24T■-IW 24 114.9 Φ30.3, Φ35.3, Φ40.3 분할형
WT-SW1500-32T■-IW 32 153.0 Φ30.3, Φ35.3, Φ40.3
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
WT-SW1500-24T30-IW 24 114.9 Φ30.3 분할형
WT-SW1500-24T35-IW Φ35.3
WT-SW1500-24T40-IW Φ40.3
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
WT-SW1500-32T30-IW 32 153.0 Φ30.3 분할형
WT-SW1500-32T35-IW Φ35.3
WT-SW1500-32T40-IW Φ40.3
WT2250/2510　 WT2250FG, WT2250VG, WT2515F-W, WT2515G-W, WT2515-W WT2515G-M 25.4 16, 18


형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
WT-SW2250-16T■IW-M 16 130.20 Φ30, Φ40 분할형
WT-SW2250-18T■IW-M 18 146.27 Φ30, Φ40
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
WT-SW2250-16T30IW-M 16 130.20 Φ30 분할형
WT-SW2250-16T40IW-M Φ40
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
WT-SW2250-18T30IW-M 18 146.27 Φ30 분할형
WT-SW2250-18T40IW-M Φ40
WTM2530/WT3830/BT8　 - BTO8-M, BTC8H-M, BTM8H-M, WT3835G-M, WTM2535G-M 25.4, 38.1 12, 18


형번  상당 잇수 외경
mm		 축 구멍 치수
mm		 타입

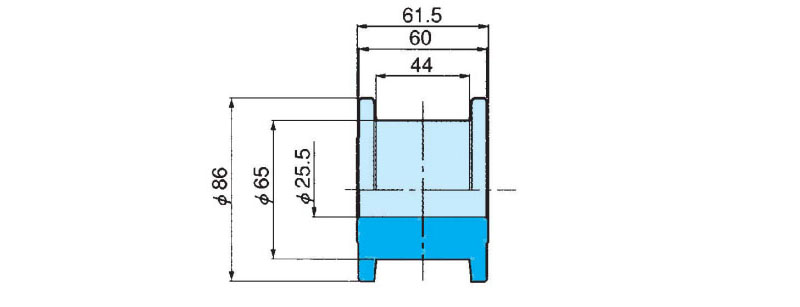

BTO8-12T25-IW 12 86 Φ25.5 일체형
TP-IW1221-25-RY 21 130.0 Φ25.3 분할형
TP-IW1221-30-RY Φ30.3
TP-IW1221-35-RY Φ35.3
TP-IW1221-40-RY Φ40.3

노즈바

액세서리 명칭
(클릭으로 목록을
표시합니다. )		 적용 체인 형번
광폭 타입 고정폭 타입
WT0705-W 전용
노즈바　 		WT0705-W -

타입 형번 폭
mm
슬라이딩 타입 WT-NB07-W50 50
WT0705-M 전용
노즈바　 		- WT0705-M
타입 형번 폭
mm
슬라이딩 타입 WT-NB07-W30 30
WT1300/WT1500/1510 시리즈 전용
노즈바　 		WT1306-W, WT1515VG-W, WT1515-W, WT1516-W, WT1505GTO-K, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1506-K, WT1515G-W WT1505GTO-M, WT1515G-M



타입 형번 폭
mm
슬라이딩 타입 WT-NB 76, 151, 302, 50, 99
WT-NBG 50, 99
베어링 타입 WT-NR 76(75.5), 151
BT5 시리즈 전용
노즈바　 		BTN5, BTN5-A -

타입 형번 폭
mm
베어링 타입 BT5-NB 75, 151

데드 플레이트

액세서리 명칭
(클릭으로 목록을
표시합니다. )		 적용 체인 형번
광폭 타입 고정폭 타입
WT1500/WT1510,
BT5 시리즈 전용
데드 플레이트　 		BTN5, BTN5-A, WT1505-K, WT1505RN-K, WT1506-K, WT1515-W, WT1516-W -

형번 길이
mm
WT-DP 400, 550, 700, 850

트랜스퍼 플레이트

액세서리 명칭
(클릭으로 목록을
표시합니다. )		 적용 체인 형번
광폭 타입 고정폭 타입
WT1900 시리즈 전용
트랜스퍼 플레이트　 		WT1907-K -


형번  길이
mm		 폭
mm
WT-TP1907-L114 114.3 150
WT-TP1907-L190 190.5 150
WT3820 시리즈 전용
트랜스퍼 플레이트　 		WT3827-K -

형번  길이
mm		 폭
mm
WT-TP3827-L152 152 151
WT5700 시리즈 전용
트랜스퍼 플레이트　 		WT5707-K -

형번  길이
mm		 폭
mm
WT-TP5707-L220 220 151
