클린 베이어
- 링크의
단축·연장
- 쯔바키 케이블 베이어 중 가장 낮은 발진 케이블 베이어 시스템입니다
- ・청정도 ISO 클래스 1을 실현해, 클린 룸내의 사용에 최적입니다.
(독일 및 프라운 호퍼 생산 공학 자동화 연구소 (IPA)의 테스트 결과에서) - ・36dB(A) 이하의 저소음과 굴곡 회수 1000만회 이상의 장수명입니다. (당사 테스트 결과에서)
- ・RoHS 지령 적합품(고객 지급의 케이블・튜브 제외)
- ・본상품의 선정・주문에는 당사와의 협의가 필요합니다.
카탈로그 · 취급설명서

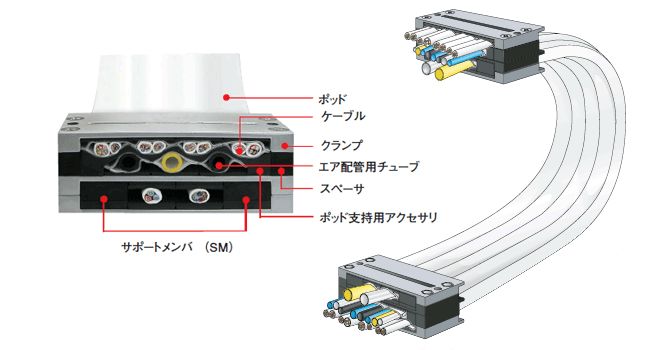

구조
특징
1. 저발진
불소 수지 소재의 포드 내에 케이블이나 튜브, 서포트 멤버를 수납하는 것으로 마모분의 비산 방지합니다.
2. 설치 공수 삭감
요구・사용 조건에 따른 케이블・튜브를 선정・조립, 클램프를 설치한 상태로 제공합니다.
요구에 따라 커넥터 가공도 대응 가능하므로, 장치에 원활하게 설치할 수 있습니다.
3. 긴 수명
굴곡 횟수 1000만회 이상을 달성했습니다. (당사 테스트 결과에서)
케이블끼리의 접동이나 간섭에 의한 단선 리스크의 대책에 유효합니다.
4. 고가속도 대응
최대 4G의 고가속도에 대응합니다. (사용 조건에 따라 다름)
5. 다단 구조 대응
최대 6단 적재까지 대응 가능합니다.
클린 룸에서의 응용 예
클린 베이어 는 클린룸 내에서 사용하기에 이상적입니다. 자세한 내용은 솔루션 사례를 참조하십시오.
사양
사양 자세한 내용은 아래 링크 대상을 참조하십시오.
