클로제 모터 CSMA/CSMR/HCMA/HCMR 시리즈
- 소형·경량·정숙 운전의 모터 부착 직교축 웜 감속기입니다.
- 웜기어를 사용하고 있는 클로제 모터는 직교축 · 고감속로, 장치 레이아웃의 스페이스 세이빙을 실현.
- 출력축은 중공・중실 타입을 선택할 수 있습니다.
- 모터 용량 3상 0.1kW~5.5kW, 감속비는 1/10~1/300을 구색.
- MR 시리즈는 일본 표준 모터 대응입니다. (IE3 클래스: 프리미엄 효율)
특징
-
・ 직교축 ・ 고감속 감속비
CSMA·CSMR시리즈는 1단 웜기어로 감속비 1/60까지, HCMA·HCMR시리즈에서는 1단째 헬리컬 기어와 2단째 웜기어의 조합에 의해 최대 감속비 1/300까지를 직교축 타입으로 실현했습니다.
-
・컴팩트
CSMA・CSMR시리즈에서는 심플한 구조에 의해 모터의 길이방향의 콤팩트화를 실현, HCMA・HCMR시리즈에서는 1단째에 헬리컬 기어를 채용해, 웜기어의 출력축과 입력축의 오프셋량을 저감, 높이 방향의 콤팩트화를 실현했습니다.
-
・정숙 운전
웜기어이므로 다른 기어기구에 비해 매우 매끄럽고 정숙한 운전입니다.
또, 브레이크는 조용한 타입을 사용하고 있어, 흡인시의 귀에 걸린 금속음이 없습니다.
-
· 우수한 정지 위치 정밀도
다른 기어 기구에 비해 백래시가 작고, 우수한 정지 위치 정밀도를 기대할 수 있습니다.
-
· 고효율
감속비=1/10~1/60에 있어서, 저감속비역(1/10~1/30)에서는 CSMA・CSMR시리즈로, 고감속 역(1/40~1/60)에서는 HCMA・HCMR시리즈로 고효율을 실현했습니다.
-
・충격에 강하다
다른 기어기구에 비해 웜기어는 치아원 강도가 크고 내충격성이 뛰어납니다.
-
・해외 고효율 규제에 대응(MR 시리즈)
에너지 절약 의식이 높아지면서 세계 각국에서 고효율 모터의 제조·판매를 의무화하는 법규제의 도입이 진행되고 있습니다.
쯔바키의 소형 기어 모터 MR 시리즈는, 국내는 물론, 각국의 고효율 규제에 대응하고 있습니다. 시대의 요구에 맞는 고급 품질의 제품을 제공합니다.
[해외 규격 대응표]
사양에 대한 자세한 내용은 당사에 문의하십시오. 모터 용량 0.2kW 0.4kW 0.75kW 1.5kW 2.2kW 3.7kW 5.5kW 브레이크 없음 브레이크 부착 브레이크 없음 브레이크 부착 브레이크 없음 브레이크 부착 브레이크 없음 브레이크 부착 브레이크 없음 브레이크 부착 브레이크 없음 브레이크 부착 브레이크 없음 브레이크 부착 중국 고효율 규제
GB18613-2020대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 유럽 고효율 규제
IEC60034-30-1(2017)
※1대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 한국고효율규제
KS C 4202대상외 대응 가능 대응 가능 문의하십시오 대응 가능 대응 가능 대응 가능 대응 가능 미국 고효율 규제
MEMA MG1-12-12대상외 대응 가능 대응 가능 문의하십시오 대응 가능 대응 가능 대응 가능 대응 가능
표준 기종
· CSMA 시리즈
| 모터 용량 | 감속비 |
|---|---|
| 0.1kW | 1/10～1/60 |
| 0.2kW | 1/10～1/60 |
| 0.4kW | 1/10～1/60 |
| 0.55kW | 1/10～1/60 |
· CSMR 시리즈
| 모터 용량 | 감속비 |
|---|---|
| 0.75kW | 1/10～1/60 |
| 1.5kW | 1/10～1/60 |
| 2.2kW | 1/10～1/60 |
| 3.7kW | 1/10～1/60 |
| 5.5kW | 1/10～1/30 |
・HCMA 시리즈
| 모터 용량 | 감속비 |
|---|---|
| 0.1kW | 1/40～1/300 |
| 0.2kW | 1/40～1/300 |
| 0.4kW | 1/40～1/300 |
| 0.55kW | 1/40～1/300 |
・HCMR 시리즈
| 모터 용량 | 감속비 |
|---|---|
| 0.75kW | 1/40～1/300 |
| 1.5kW | 1/40～1/300 |
| 2.2kW | 1/40～1/300 |
| 3.7kW | 1/40～1/300 |
| 5.5kW | 1/40～1/100 |
구조
(1단감속 CSMA/CSMR 중공축의 경우)

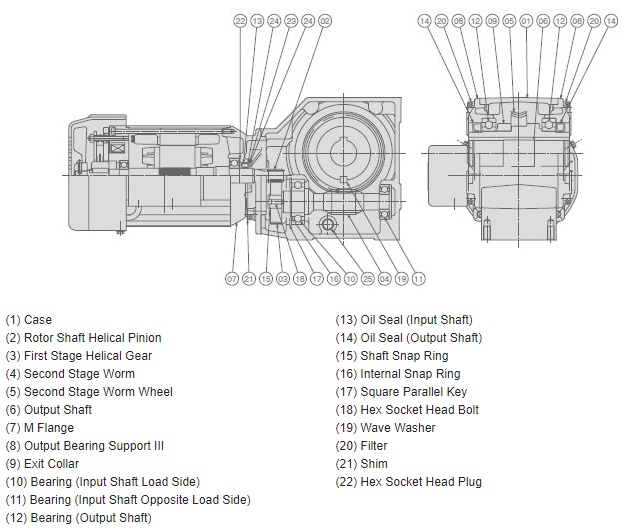

(2단 감속 HCMA/HCMR 중공축의 경우)
카탈로그 · 취급설명서
형번 표시 예
| CSMA | 010 | - | 13 | 0 | L | 20 | T | B |
| HCMR | 151 | - | 32 | 1 | H | 40 | ｜ ｜ |
｜ ｜ |
| ｜ ｜ ｜ ｜ ｜ |
│ 모터 용량 |
│ 프레임 번호 |
│ 설치 기호 |
│ 설치 형식 |
│ 감속비 |
｜ ｜ ｜ ｜ ｜ |
│ 사양 기호 |
|
| 010：0.1kW 151：1.5kW |
(설명도) | L：다리 장착형 U:페이스 마운트형 H: 중공축형 |
20：1/20 | B:브레이크 부착 | ||||
| 시리즈 이름 CSMA, CSMR: 모터 부착 1단감속 HCMA, HCMR: 모터 부착 고감속 |
축 배치 L：모터측에서 보아 출력축이 좌측 T: 출력축이 양측 R：모터측에서 보아 출력축이 우측 기호 없음: 중공 축형 |
|||||||
옵션을 풍부하게 준비하고 있습니다. 옵션의 종류・ 형번에 대해서는 이쪽으로부터 확인해 주십시오.
■ 쯔바키형번내비
시리즈
CSMA, CSMR : 웜기어 1단감속 타입입니다.
HCMA, HCMR：헬리컬 기어와 웜 기어의 2단 감속의 타입입니다.
모터 용량
모터의 용량을 나타냅니다.
프레임 번호
감속기의 크기를 나타냅니다.
모터 용량과 감속비에서 자동으로 결정됩니다.

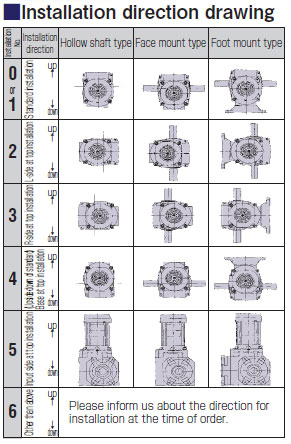

설치 기호
설치 방향을 지정합니다.
(여기에서는 프레임 번호 28 이하는 설치 No.0, 프레임 번호 32 이상은 설치 No.1에 고정되어 있습니다.
이 다른 기호에 대해서는 문의하십시오. )
설치 형식
H: 출력축이 중공형입니다.
U : 출력축이 솔리드 타입으로 페이스 마운트하는 타입입니다.
L：출력축이 중실 타입으로, 다리 부착하는 타입입니다.
감속비
감속비를 나타냅니다.
범위의 구분은 프레임 번호에 대응하고 있습니다.
축 배치
L：모터측에서 보고 중실의 출력축이 좌측에 나오는 타입입니다.
R：모터측에서 보고 중실의 출력축이 우측으로 나오는 타입입니다.
T：중실의 출력축이 양측에 나오는 타입입니다.
기호 없음：설치 형식이 중공축 타입(H)인 경우, 축 배치 기호는 불필요합니다.
사양 기호
기호 없음: 브레이크가 없으면 사양 기호가 필요하지 않습니다.
B: 브레이크 부착의 경우에 부가합니다.
BE: 모터 후면에 로터리 엔코더를 장착합니다. 브레이크 부착이 됩니다.
SR: 전기식 과부하 보호 장치 "쇼크 릴레이 "를 설치합니다.
옵션 기호 A
LG: 기계식 과부하 보호 장치 포함. 설치면은 왼쪽이 됩니다.
RG: 기계식 과부하 보호 장치 포함. 설치면은 오른쪽이 됩니다.
Z: 인버터 구동에 대응하는 모터가 됩니다.
W: 실외에서의 설치에 대응합니다.
J: 물이 닿는 장소에서의 설치에 대응합니다.
V：전원의 전압 및 주파수가 400/400/440V, 50/60/60Hz가 됩니다.
V1 : 전원의 전압 및 주파수가 380V, 50Hz입니다.
V2 : 전원의 전압 및 주파수가 380V, 60Hz입니다.
V3：전원의 전압 및 주파수가 415V, 50Hz가 됩니다.
V4 : 전원의 전압 및 주파수가 460V, 60Hz입니다.
N:CE 대응의 사양이 됩니다.
N2：UL 규격에 대응한 사양입니다.
*N3：CCC 사양입니다.
H：알루미늄제의 단자함 부착이 됩니다.
Q: 수동 브레이크 해제 가능
M: 모터 팬측에서 수동으로 회전 조작을 할 수 있습니다.
옵션 기호 B(구: 보조 기호)
・단자 상자 위치
모터측에서 보고 왼쪽으로 회전한 위치로 단자함을 이동합니다.
P1：90˚ 흔들림 P2：180˚ 흔들림 P3：270˚ 흔들림
・단자 상자 출구 방향 방향
단자함을 향해 보고 오른쪽으로 회전한 위치로 입출구를 이동합니다.
・CSMA, HCMA 모터 용량 0.75kW 이하의 경우
D1：90˚ 흔들림 D2：180˚ 흔들림 D3：270˚ 흔들림
· CSMA, HCMA 모터 용량 1.5kW 이상인 경우
E1:90˚ 흔들림 E2:180˚ 흔들림 E3:270˚ 흔들림
· CSMR, HCMR의 경우
F1:90˚ 흔들림 F2:180˚ 흔들림 F3:270˚ 흔들림
・도장색
C0：라이트 그레이 C1：라이트 실버 메탈릭
C2：아이보리 화이트 C3：다크 실버 메탈릭
상품 일람
※ 형번 클릭으로 상세 정보를 표시합니다. 모두 열기 모두 닫기
모터 부착 3상 0.1kW （형번 CSMA010～・HCMA010～）
모터 부착 3상 0.2kW （형번 CSMA020～・HCMA020～）
모터 부착 3상 0.4kW (형번 CSMA040~・HCMA040~)
모터 부착 3상 0.55kW (형번 CSMA055~・HCMA055~)
모터 부착 3상 0.75kW (형번 CSMR075~・HCMR075~)
모터 부착 3상 1.5kW (형번 CSMR151~・HCMR151~)
모터 부착 3상 2.2kW (형번 CSMR221~・HCMR221~)
모터 부착 3상 3.7kW (형번 CSMR370~・HCMR370~)
모터 부착 3상 5.5kW (형번 CSMR550~・HCMR550~)
옵션

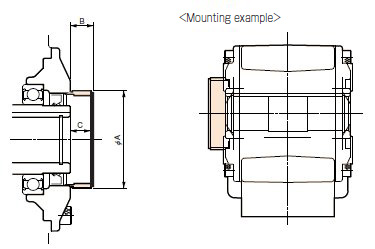

축단 커버
・클로제 모터 중공축형으로, 설치와는 반대측의 중공축단에 설치하는 커버를 준비하고 있습니다. (재질:SS400)
・치수(단위：mm), PDF 도면, 표준 가격・ 배달
| 형번 | 프레임 번호 | ΦA | B | C | PDF 도면 | 희망 가격 | 배달 |
|---|---|---|---|---|---|---|---|
| CSM13CAP | 13 | 49 | 20 | 18 | 문의하십시오 | 문의하십시오 | |
| CSM16CAP | 16 | 61 | 20 | 18 | 문의하십시오 | 문의하십시오 | |
| CSM22CAP | 22 | 74 | 20 | 18 | 문의하십시오 | 문의하십시오 | |
| CSM28CAP | 28 | 84 | 20 | 18 | 문의하십시오 | 문의하십시오 | |
| CSM32CAP | 32 | 97 | 26 | 23 | 문의하십시오 | 문의하십시오 | |
| CSM40CAP | 40 | 110 | 26 | 23 | 문의하십시오 | 문의하십시오 | |
| CSM50CAP | 50 | 140 | 31 | 28 | 문의하십시오 | 문의하십시오 |
토크 암
・중공 축형으로, 축상 설치로 하는 경우의 토크 암을 준비하고 있습니다. (재질:SS400)
・치수(단위：mm), PDF 도면, 표준 가격・ 배달
| 형번 | 감속기 프레임 번호 |
A | B PCD |
ΦC | ΦD | E | F | ΦJ | ΦK | M도 | T | 볼트 사이즈 |
조임 토크 | 질량 kg |
PDF 도면 | 희망 가격 | 배달 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N・m | {kgf・m} | |||||||||||||||||
| CSM13TA | 13 | 90 | 80 | 92 | 68 | 10 | 20 | 9 | 5.5 | 35゜ | 6 | M5×16 | 6.3 | 0.64 | 0.3 | 문의하십시오 | 문의하십시오 | |
| CSM16TA | 16 | 105 | 96 | 111 | 81 | 15 | 27 | 11 | 6.6 | 35゜ | 6 | M6×18 | 11 | 1.1 | 0.4 | 문의하십시오 | 문의하십시오 | |
| CSM22TA | 22 | 140 | 128 | 148 | 108 | 20 | 35 | 11 | 9 | 35゜ | 6 | M8×20 | 26 | 2.6 | 0.7 | 문의하십시오 | 문의하십시오 | |
| CSM28TA | 28 | 175 | 160 | 185 | 135 | 25 | 45 | 14 | 11 | 35゜ | 9 | M10×25 | 51 | 5.2 | 1.6 | 문의하십시오 | 문의하십시오 | |
| CSM32TA | 32 | 200 | 160 | 190 | 130 | 25 | 45 | 16 | 14 | 30゜ | 9 | M12×30 | 118 | 12 | 1.9 | 문의하십시오 | 문의하십시오 | |
| CSM40TA | 40 | 250 | 200 | 230 | 170 | 30 | 50 | 18 | 14 | 30゜ | 9 | M12×30 | 118 | 12 | 2.6 | 문의하십시오 | 문의하십시오 | |
| CSM50TA | 50 | 320 | 250 | 286 | 214 | 30 | 50 | 20 | 17 | 30゜ | 12 | M14×40 | 186 | 19 | 4.1 | 문의하십시오 | 문의하십시오 | |

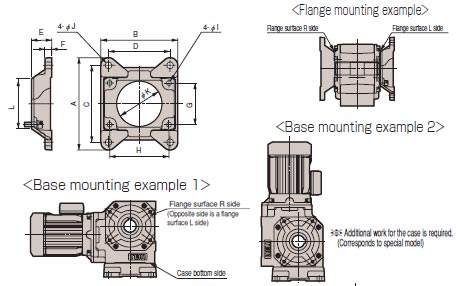

베이스
・페이스 마운트 ・중공축형으로 베이스 설치 ・플랜지 설치를 하는 경우의 베이스를 준비하고 있습니다.
・치수(단위：mm), PDF 도면, 표준 가격・ 배달
| 형번 | 감속기 프레임 번호 |
A | B | C | D | E | F | G | H | ΦI | ΦJ | ΦK | L | 볼트 사이즈 |
조임 토크 | 질량 kg |
PDF 도면 | 희망 가격 | 배달 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N・m | {kgf・m} | |||||||||||||||||||
| CSM13BA | 13 | 104 | 88 | 86 | 70 | 30 | 9 | 45.8 | 65.5 | 5.5 | 6.6 | 50 | 55 | M5×16 | 6.3 | {0.64} | 0.2 | 문의하십시오 | 문의하십시오 | |
| CSM16BA | 16 | 127 | 106 | 105 | 84 | 36 | 11 | 55 | 78.6 | 6.6 | 9 | 60 | 66 | M6×20 | 11 | {1.1} | 0.3 | 문의하십시오 | 문의하십시오 | |
| CSM22BA | 22 | 166 | 136 | 140 | 110 | 41 | 14 | 73.4 | 104.8 | 9 | 11 | 80 | 88 | M8×25 | 26 | {2.6} | 0.5 | 문의하십시오 | 문의하십시오 | |
| CSM28BA | 28 | 204 | 170 | 170 | 136 | 45 | 15 | 91.8 | 131 | 11 | 15 | 100 | 110 | M10×30 | 51 | {5.2} | 0.9 | 문의하십시오 | 문의하십시오 | |
| CSM32BA | 32 | 196 | 196 | 160 | 160 | 38 | 16 | 80 | 138.6 | 14 | 15 | 98 | 114 | M12×30 | 118 | {12} | 1.9 | 문의하십시오 | 문의하십시오 | |
| CSM40BA | 40 | 230 | 230 | 190 | 190 | 47 | 18 | 100 | 173 | 14 | 17 | 110 | 124 | M12×30 | 118 | {12} | 3.5 | 문의하십시오 | 문의하십시오 | |
| CSM50BA | 50 | 286 | 286 | 238 | 238 | 55 | 22 | 125 | 216.5 | 17 | 19 | 140 | 154 | M14×40 | 186 | {19} | 7 | 문의하십시오 | 문의하십시오 | |
