DC 브러시리스 드라이버

製品写真
  • 쯔바키 전용의 DC 브러시리스 기어 모터용 드라이버입니다.
    속도 제어, 위치 결정 운전, 토크 제한 운전 및 각종 보호 기능을 탑재하고 있습니다.

  • ※반드시 모터 본체와 드라이버를 세트로 사용할 필요가 있습니다.

  • 전용 소프트웨어에 대해서는 이쪽으로부터
    •

banner

특징

  • ・용도에 맞춘 운전 패턴 선택 가능

    DC 브러시리스 하이포이드 모터과 드라이버를 사용하여 다양한 운전을 쉽게 실현할 수 있습니다.

    각 운전의 상세한 설정 방법에 대해서는 취급설명서를 참조해 주십시오.


    【운전 대표 예】

    ・JOG 운전

    정회전 혹은 역회전 신호를 ON으로 하면, 모터가 움직이기 시작하는 운전입니다.

    ON이면 설정된 회전속도를 유지하고 운전을 계속하고 OFF로 하면 모터는 감속하면서 정지합니다.

    【사용예】수평 컨베이어

    画像なし
    운전 동작 예 (정전시)

    질량이 다른 복수의 워크를 반송한 경우에도 속도가 안정되어 있어
    저속에서 고속까지 폭넓은 가변속 운전이 가능합니다.

    ・위치 결정 운전

    위치결정 운전 모드에서는, 정회전 신호가 운전 개시 신호로서 기능합니다.

    JOG 운전과 달리, 위치결정 운전은 한번 신호를 입력하면 설정한 운전을 한번에 한 후 정지하는 운전입니다.

    정해진 움직임을 반복해서 운전하고 싶은 경우에 최적입니다.

    【사용예】포장기

    包装機
    운전 동작 예 (정전시)

    포장기에서는 정해진 위치에 공작물을 정지시키기 위해 정밀도가 높은 간헐 운전이 필요합니다.
    이송량을 일정하게 되는 포장기에서는 위치결정 운전을 사용하여 정확한 간헐 이송이 가능합니다.

    ・프로그램 운전

    사전에 파라미터로 설정한 순서대로 자동 운전하는 기능입니다.

    【사용예】믹서

    撹拌機

    프로그램 운전에 의해 자동으로 교반 속도를 전환하는 것이 가능해져 최적의 운전을 실현하는 것이 가능합니다.
    교반하는 재료에 따라 복수의 운전 모드를 설정하는 것으로 누구나 간단하게 버튼 1개로 안정된 품질을 유지합니다.

    ・토크 제한 운전

    출력축 토크를 감시하고 일정한 토크를 초과하지 않도록 하는 운전입니다.

    【사용예】필름 권취기

    巻取機

    깨끗하게 감아주기 위해서는 일정한 텐션을 유지하면서 감는 것이 중요합니다.
    그러나 너무 당기면 파단의 원인이되므로 토크 제한 운전을 활용하여
    일정 이상의 텐션이 되지 않도록 운전시키는 것이 가능하게 됩니다.

  • ・과부하 보호 기능을 각종 탑재

    전류나 전압·온도 등을 검출하고 있어 과부하 상태를 검지해 보호하는 것이 가능합니다.

    【사용예】칩 컨베이어

    チップコンベヤ

    금속을 가공한 후의 절분을 반송하는 컨베이어입니다.
    가동 상황을 상시 파악하고 있으므로, 절분을 씹었을 때의 과부하를 재빠르게 검지하고
    정지나 알람을 내는 것이 가능합니다.

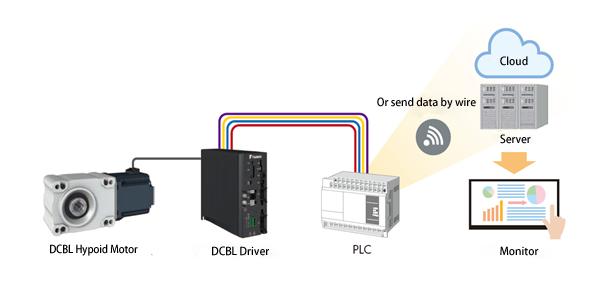

  • ・MODBUS-RTU의 RS485의 통신 기능 탑재

    PLC와 접속하는 것으로, 통신 기능에 의한 예지 보전, 원격 감시를 실현합니다.

    ・전용 소프트웨어를 이용하여 각종 설정값의 변경이 가능합니다.

    通信機能による予知保全

    통신 기능을 탑재하고 있어 모터의 과열, 과부하 등을 신속하게 검지하고 모터를 정지시킬 수 있습니다.

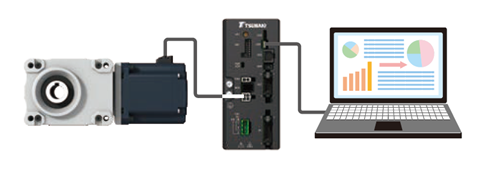

    ・PC와 연결하는 것으로 파라미터의 설정, 전용 드라이버의 업데이트가 가능합니다.

    PCとつなげることで

    전용 PC용 소프트웨어를 사용하면 각 파라미터의 설정도 간단하게 변경할 수 있습니다.
    향후, 드라이버용 프로그램의 업데이트에 의해 새로운 기능을 추가해 나갈 것입니다.

    전용 소프트웨어 다운로드

    설치 방법 설명 동영상

    ■ 소프트웨어 버전 업 알림

    2024.03.01 오류를 수정했습니다.
    (Ver2.0.1)

    2023.10.02 ・시운전 기능 추가 ※ /메모리에 기입하지 않는 기능 추가 ※ 했습니다.

    ・실시간 모니터 변경/IO 모니터 추가 ※ 했습니다.
    ・에러 코드 표시 추가했습니다.
    · 파라미터 설명 추가했습니다.
    ・동작의 안정성 향상을 실시했습니다.
    (Ver2.0.0)

    ※2023년 10월 1일 이후 출하의 드라이버로부터 사용할 수 있습니다.

    2023.04.26 동작의 안정성 향상을 실시했습니다.
    (Ver1.0.14.0)

    2023.03.27 프로그램 운전 포인트 수 전환의 변경, 프로그램 운전 조건의 추가, 동작의 안정성 향상을 실시했습니다.
    (Ver1.0.13.0)

    업데이트 버전은 소프트웨어의 동작 안정성이 향상되어 있으므로 사용하시기 바랍니다.
    대응 드라이버는, 2023년 4월 이후의 출하분이 됩니다.

    ※이전에 출하한 드라이버에 관해서도, 업데이트판에서 사용 가능합니다.
    단, 추가된 일부 기능은 사용할 수 없습니다. 자세한 내용은 취급설명서를 참조하십시오.

  • ・간이 유지 기능(전기적인 유지 브레이크)

    모터 정지시에 모터축이 회전하지 않도록 위치 유지 제어를 실시하는 기능입니다.

    전기적으로 축을 정지시키기 때문에, 고빈도로 모터를 기동·정지시키는 운전에서도 브레이크의 마모를 걱정할 필요가 없습니다.

    간이 유지 전자기 브레이크
    보유 방법 전기식 기계식
    전원 OFF 후 유지 불가 가능
    소리 전자음 있음 작동 소리 있음
    제어 방법 특별한 제어 불필요 제어 필요
    (인버터 구동시)

    브레이크 부착을 사용하는 경우,
    이 간이 유지 기능에 의해 축을 정지시킨 후, 브레이크를 작동시키는 제어를 실시합니다.
    이것에 의해 브레이크의 장수명화를 실현하고 있습니다.

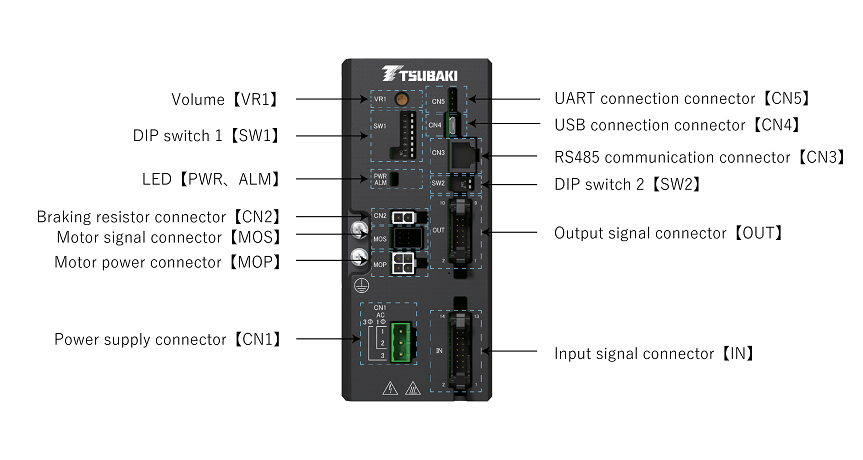

드라이버 상세도

드라이버 상세도

카탈로그 · 취급설명서

형번 표시 예

DCRD 020 B 10 K
｜
｜
｜
｜
｜		 |
모터 용량
020:0.2kW
040:0.4kW
075:0.75kW		 |
|
|
전원 전압		 |
전류 사용
10:10A		 |
회생 저항
K: 회생 저항 대응 사양
B：정격 200～240V
시리즈 이름
DC 브러시리스 드라이버

상품 일람

※ 형번 클릭으로 상세 정보를 표시합니다. 모두 열기 모두 닫기

DC 브러시리스 드라이버

모터 용량 형번
0.2kW DCRD020B10K
0.4kW DCRD040B10K
0.75kW DCRD075B10K
이 페이지 위로 돌아가기

컨트롤러 옵션

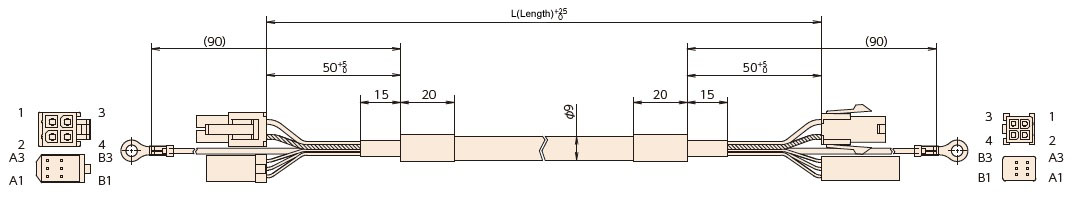

DC 브러시리스 하이포이드 모터 연장 케이블

・모터는 전용 케이블이 되고 있습니다. 연장할 때는 본 케이블을 사용해 커넥터끼리를 접속해 주십시오.

・접지선은, 원형 압착 단자끼리를 나사 고정으로 연장해 주십시오.

・연장 케이블을 연결하여 연장할 때는 케이블의 전체 길이를 10m 이하로 하십시오.


・브레이크 없음


형번  L m PDF 도면 희망 가격 배달
DCCM0005 0.5 PDF お問合せください お問合せください
DCCM0010 1.0 PDF お問合せください お問合せください
DCCM0020 2.0 PDF お問合せください お問合せください
DCCM0050 5.0 PDF お問合せください お問合せください
DCCM0100 10.0 PDF お問合せください お問合せください

・브레이크 부착


형번  L m PDF 도면 희망 가격 배달
DCCM0005B 0.5 PDF お問合せください お問合せください
DCCM0010B 1.0 PDF お問合せください お問合せください
DCCM0020B 2.0 PDF お問合せください お問合せください
DCCM0050B 5.0 PDF お問合せください お問合せください
DCCM0100B 10.0 PDF お問合せください お問合せください


DC 브러시리스 드라이버 연장 케이블

・연장 케이블을 연결하여 연장할 때는 케이블의 전체 길이를 10m 이하로 하십시오.

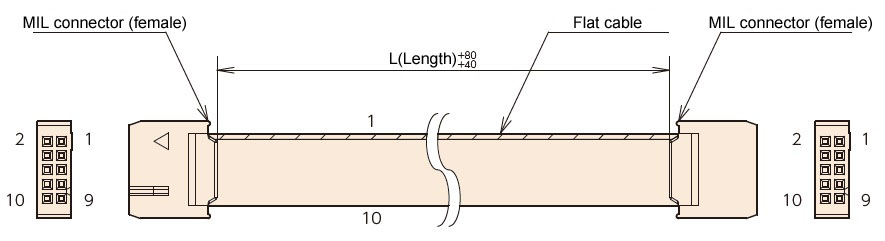

・입력 신호용


형번  L m PDF 도면 희망 가격 배달
DCCN0005 0.5 PDF お問合せください お問合せください
DCCN0010 1.0 PDF お問合せください お問合せください
DCCN0020 2.0 PDF お問合せください お問合せください

・출력 신호용


형번  L m PDF 도면 희망 가격 배달
DCCT0005 0.5 PDF お問合せください お問合せください
DCCT0010 1.0 PDF お問合せください お問合せください
DCCT0020 2.0 PDF お問合せください お問合せください

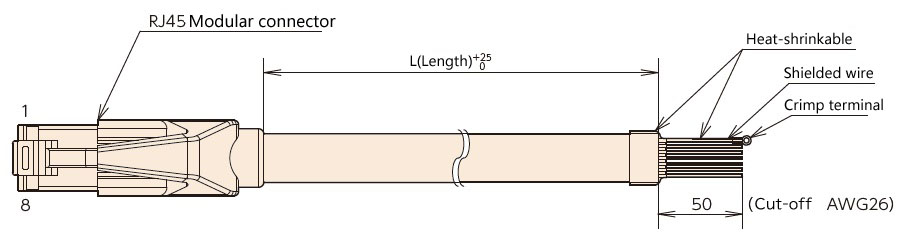

・통신용


형번  L m PDF 도면 희망 가격 배달
DCCS0005 0.5 PDF お問合せください お問合せください
DCCS0010 1.0 PDF お問合せください お問合せください
DCCS0020 2.0 PDF お問合せください お問合せください

주) 본 케이블은 B결선을 사용하고 있습니다. A 결선으로 접속하면 통신 불량, 부품 파손의 우려가 있으므로 사용하지 마십시오.


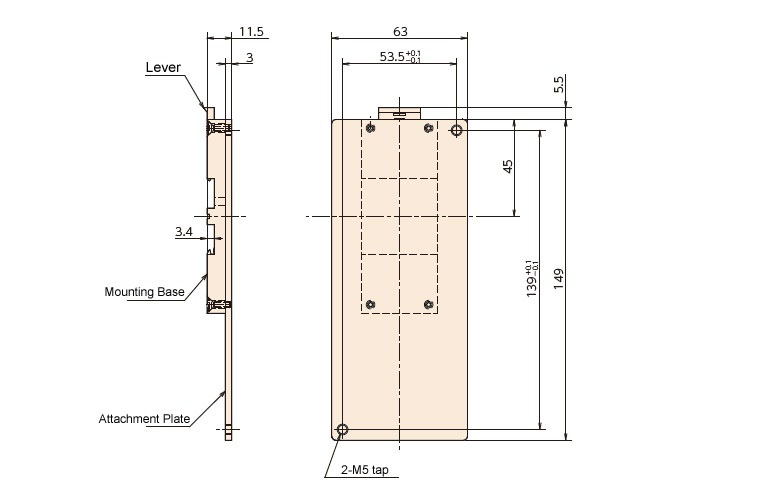

DIN 레일 장착 브래킷

・DIN 레일(35mm)에 DCBL 드라이버를 설치하기 위한 쇠장식이 됩니다.


형번  PDF 도면 희망 가격 배달
DCDN075 PDF お問合せください お問合せください

회생 저항기

・DCBL 드라이버에 커넥터를 접속하여 사용해 주십시오.


형번  용량 W 저항값 Ω PDF 도면 희망 가격 배달
DCKR075 120 200 PDF お問合せください お問合せください
