쇼크 가드 TGB 시리즈

제품 사진
  • 폭넓은 구색으로 용도가 풍부한 범용 타입
  • ・반복 작동 토크 정밀도는 ±10% 이내입니다.
  • ・사이즈 정렬이 풍부하고, 같은 사이즈에서도 색으로 구분된 스프링에 의해 설정 토크의 구분이 가능합니다.
  • ・구동측을 회전하는 것만으로 자동 복귀 합니다.
  • ・볼&포켓의 배열은 1곳에서 밖에 맞지 않는 독특한 조합으로 되어 있습니다.
  • ・비접촉형 TG 센서로 과부하를 검출하여 모터의 정지나 경보를 내릴 수 있습니다. (선택 사항)
  • 스프로킷 첨부, 커플링 타입도 구색하고 있습니다.
×
-- 사용 가능한 스프로킷 최소 잇수-- (드래그하여 이동할 수 있음)

사용 가능한 스프로킷 최소 잇수

・TGB 시리즈

형번  스프로킷 최소 잇수
RS40 RS50 RS60 RS80 RS100 RS120 RS140 RS160
TGB08-L,M,H 14 12 13(10)
TGB12-L,M,H 16 13 13(11)
TGB16-L,M,H 18 15 14
TGB20-H 26 22 19 15 13 13(11)
TGB30-L,H 32 26 22 18 15 13
TGB50-L,M,H 45(43) 35 30 24 20 17
TGB70-H 60(58) 48(47) 40 32(31) 26 24(22)
TGB90-L,H 62 52 40 33 28 25 22
TGB110-L,H 74 62 48 39 33 29 26
TGB130-L,H 83 70 53 43 37 32 29

※( )의 잇수는 표준 A형 스프로킷 아닙니다. 가능한 한 그 위에 잇수의 스프로킷을 사용하십시오.

주) 스프로킷의 전달 능력은 고려하지 않습니다.

동영상 콘텐츠

구조

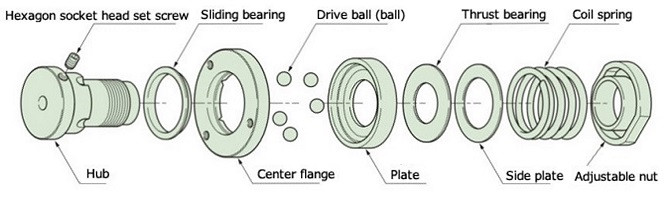

TGB08~16

TGB08~16 구조

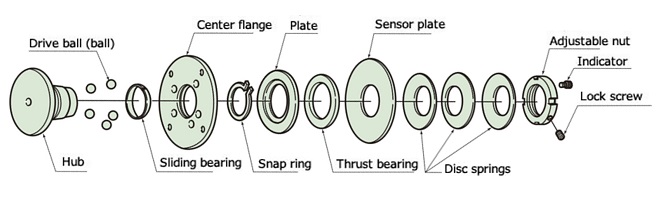

TGB20~130

TGB20~130 구조

※TGB70 이상은 약간 구조가 다릅니다.

작동 원리

TGB 시리즈의 작동 원리를 애니메이션으로 봐 주세요.

TGB08~16의 예

TGB08~16 작동 원리

통상 운전시(물림시)

토크 전달은 복수개의 볼에 의해 실시하고 있습니다.

볼의 배열은 부등배가 되어 있으므로 맞물림 위치는 원 포지션입니다.

틈새가 없도록 유지, 가압된 볼과 포켓의 맞물림에 의해 비백래시입니다.

토크는 센터 플랜지(포켓)→볼→허브(포켓)→축으로 전해집니다. (또는 그 반대)

과부하시(트립시)

과부하로 트립하면 볼이 센터 플랜지 포켓에서 벗어나 플레이트와 센터 플랜지
사이를 미끄러지면서 이동합니다.

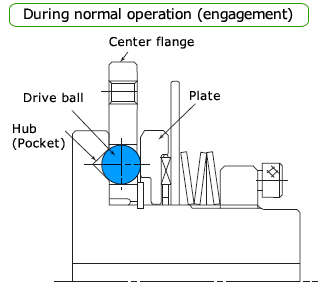

TGB20~50의 예

TGB20~50 작동 원리

통상 운전시(물림시)

토크 전달은 복수개의 볼에 의해 실시하고 있습니다.

볼의 배열은 부등배가 되어 있으므로 맞물림 위치는 원 포지션입니다.

토크는 센터 플랜지(포켓)→볼→허브(포켓)→축으로 전해집니다. (또는 그 반대)

과부하시(트립시)

과부하로 트립하면 볼이 허브 주머니에서 벗어나 플레이트와 허브 사이에서 굴러갑니다.

트립시의 회전 부분은 모두 베어링으로 받고 있으므로 가볍고 매끄러운 회전을 합니다.

*TGB70~130도 작동원리는 동일합니다.

사양(표준 기종)

설정 토크 범위 N・m 반복 작동 토크 정밀도 백래시 복귀 방법
0.3~7150 ±10% 작은 자동

카탈로그 · 취급설명서

형번 표시

※단체 타입

TGB 30 - H - TH30JD2 - N147
|
시리즈
|
사이즈


|
축 구멍 기호
|
토크 설정값
N・m
스프링 강도
L: 약 스프링
M: 중 스프링
H: 강한 스프링

※커플링 타입

TGB 50 - L C - TH35JD2 X CH45ED2 - N98
|
시리즈
|
사이즈


|
커플링
유형
|
쇼크 가드 측
축 구멍 기호
|
커플링측
축 구멍 기호
|
토크 설정값
N・m
스프링 강도

※ 스프로킷 부착

TGB 50 - H - 08025 - TH50JD2 - N294
|
시리즈
|
사이즈


|
스프로킷 형번
|
축 구멍 기호
|
토크 설정값
N・m
스프링 강도
축 구멍 기호 상세
축 구멍 지름 공차 축 구멍 지름 키 홈 공차 멈춤 나사 위치
T H 35 J D2
C H 45 E D2
T:ショックガード側
C:カップリング側
F:F7
G:G7
H:H7
J:JS7
P:P7
M:M7
N:N7
K:K7
R:R7
축 구멍 직경은
1mm 단위입니다
J : 신 JIS Js9 (표준)
P:신 JIS P9
F: 구 JIS F7
E: 구 JIS E9

[클릭으로 확대]

주) 쇼크 가드 측의 고정나사 위치는 조절 너트측에서 본 위치, 커플링측의 고정나사 위치는 허브 단면에서 본 위치입니다.

■ 쯔바키형번내비

선택 형번:

* 올바른 형번을 생성하기 위해서, 항목의 선택은 왼쪽에서 오른쪽으로 순서대로 실시해 주십시오.

시리즈 사이즈 스프링 강도 타입 스프로킷 축 구멍 지름 축 구멍 직경
공차
키 홈
공차
멈춤 나사 위치 토크
설정값
 TGB

쇼크 가드 측
0.3

1.5
  N・m
커플링측

제품 형번

※ 형번 클릭으로 상세 정보를 표시합니다.

설정 토크 범위
N・m
단체 커플링 타입
축 구멍 직경 범위
mm
형번  스프로킷 부착
형번
커플링측
축 구멍 직경 범위 mm
형번
0.3~1.4 6~8 TGB08-L --- 6~15 TGB08-LC
0.8~2.1 TGB08-M TGB08-MC
1.2~2.9 TGB08-H TGB08-HC
0.7~2.9 8~12 TGB12-L --- 8~20 TGB12-LC
2.0~4.9 TGB12-M TGB12-MC
3.0~5.8 TGB12-H TGB12-HC
1.5~4.9 9~16 TGB16-L --- 9~25 TGB16-LC
3.0~7.8 TGB16-M TGB16-MC
5.9~11 TGB16-H TGB16-HC
9.8~44 10~20 TGB20-H TGB20-H-04022
TGB20-H-04027
14~42 TGB20-HC
20~54 14~30 TGB30-L TGB30-L-06019
TGB30-L-06024
20~48 TGB30-LC
54~167 TGB30-H TGB30-H-06019
TGB30-H-06024
TGB30-HC
69~147 24~50 TGB50-L TGB50-L-08020
TGB50-L-08025
20~55 TGB50-LC
137~412 TGB50-M TGB50-M-08020
TGB50-M-08025
TGB50-MC
196~539 TGB50-H TGB50-H-08020
TGB50-H-08025
TGB50-HC
294~1080 34~70 TGB70-H TGB70-H-10022
TGB70-H-10026
30~75 TGB70-HC
441~1320 44~90 TGB90-L --- 35~103 TGB90-LC
931~3140 TGB90-H TGB90-HC
686~1960 54~110 TGB110-L --- 40~113 TGB110-LC
1570~5100 TGB110-H TGB110-HC
1180~3040 62~130 TGB130-L --- 55~145 TGB130-LC
2650~7150 TGB130-H TGB130-HC

옵션

TG 센서

쇼크 가드 전용의 근접 스위치 방식의 과부하 검출 센서입니다. 쇼크 가드의 과부하(플레이트의 축방향 이동)를 검출하여 모터의 정지나 경보를 낼 수 있습니다.

TG 센서
교류 타입 직류 타입
형번  TGS8 TGS8DN
전원
전압
정격 AC24~240V -
사용 가능 범위 AC20~264V(50/60Hz) DC10~30V
소비 전류 1.7mA 이하(at AC200V) 16mA 이하
제어 출력 (개폐 용량) 5~100mA 최대 200mA
표시등 동작 표시
사용 주위 온도 -25~+70℃(단 빙결하지 않는 것)
사용 주위 습도 35~95% RH
출력 형태 - NPN
동작 형태 NC(센서 플레이트를 검지하고 있지 않을 때의 출력 개폐 상태를 나타냅니다)
절연 저항 50MΩ이상(DC500V메가에서) 충전부 일괄과 케이스간
질량 약 45g(코드 길이 2m) 약 56g(코드 길이 2m)
잔류 전압 >> 특성 데이터 참조 2.0V 이하(부하 전류 200mA·코드 길이 2m)
취급설명서 TG 센서 TGS8 TG 센서 TGS8DN
×
- 부하 잔류 전압 특성 - (드래그하여 이동할 수 있음)

부하 잔류 전압 특성

부하 잔류 전압 특성

치수도

교류 타입 TGS8

교류 타입

직류 타입 TGS8DN

직류 타입

선정계산

쯔바키 쇼크 가드 전 시리즈를 대상으로 사용 조건에 맞는 쇼크 가드를 선정합니다.

이 페이지 상단의 "선정계산 "의 탭을 클릭하십시오.

드라이브 멤버(스프로킷 등)의 선정·제작에 대해서는 이쪽의 링크처를 참조해 주십시오.

이 페이지 위로 돌아가기

특수사양품

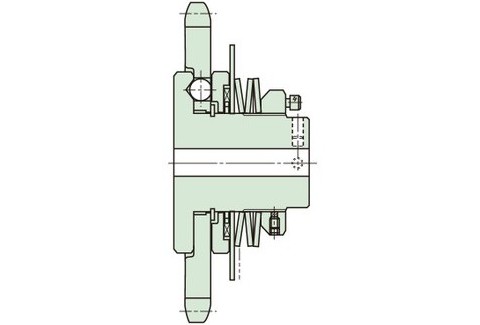

스프로킷 일체형

고객의 요구에 따라 표준품 이외의 스프로킷 일체형을 받습니다. 스프로킷을 선정한 후 당사에 상담해 주십시오.

스프로킷 일체형

어댑터 사양(A)

소외경 스프로킷 풀리를 사용하는 경우에 편리합니다. 사용시에는 설치할 수 있는 스프로킷 풀리의 사양을 지정하신 후 당사에 상담해 주십시오.

어댑터 사양(A)

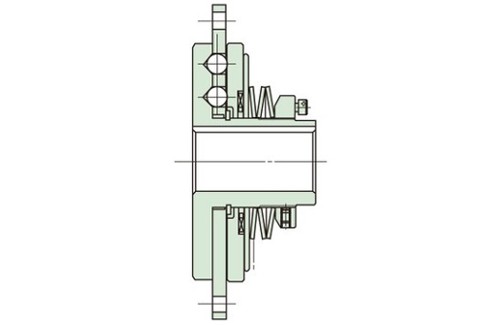

정역 타입

쇼크 가드의 회전 방향에 따라 트립 토크 설정값을 변경할 수 있습니다. 당사에 상담해 주십시오.

정역 타입
