플라스틱모듈러체인 WT6306-W형

製品詳細情報へ
  • チェーンピッチ
    63.5mm
  • 직선 반송용
  • 오픈 타입
  • 강력한 타입
  • 플라스틱모듈러체인 사상 가장 높은 허용 장력을 가지는 중하중・ 기장 장용 체인
  • 차량 조립이나 검사 공정 등의 중하중・장기 기장 컨베이어에서의 사용에 최적입니다.

특징

  • · 플라스틱모듈러체인 체인 역사상 가장 높은 허용 장력

    뛰어난 내하중 신장 성능(강성)에 의해 맥동의 억제에도 효과적입니다.

    올 플라스틱 체인 때문에 타사 제품(스테인리스 핀 사양)에 비해 약 25%의 경량화를 실현했습니다.

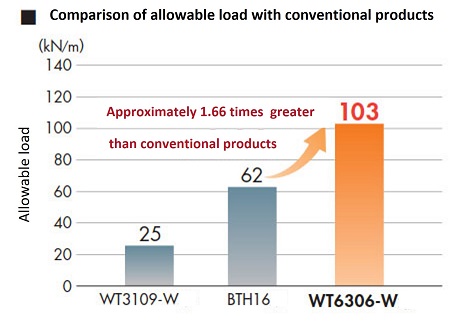

기존 제품과의 허용 장력 비교

기존 제품과의 허용 장력 비교

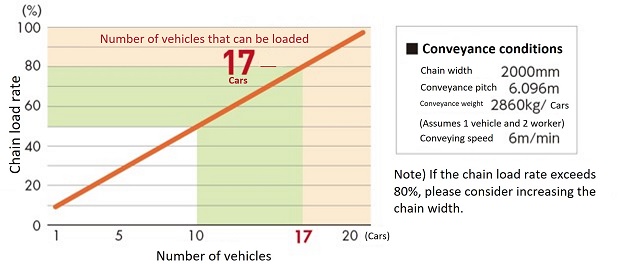

  • ・ 기장 100m를 넘는 장기 기장 컨베이어에 대응

    하기 반송 조건으로 기장 100m를 넘는 장기 기장 반송이 가능합니다.

적재 대수 -허용 장력 표

적재 대수 -허용 장력 표

  • ・체인 상면의 특수한 요철에 의해 미끄럼 방지 효과를 발휘

    체인 상면에서의 작업으로 미끄러지기 어렵고 걸기 어려운 형상입니다.

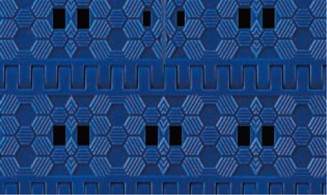

  • ・플레이트 상면의 물 빼기 구멍에 의해 물 쌓이기를 억제

    샤워 테스터 등의 물이 걸리는 환경에서 사용하실 수 있습니다.

水抜き穴

  • ・핀 누락 방지 기구에 슬라이드식 플러그를 채용

    체인의 절단 연결 작업이 용이하고, 특수한 공구 없이 고객의 손으로 부분 보수가 가능합니다.

주) 본 체인 및 적용 스프로킷의 채용을 검토할 때에는 사용 조건(용도, 반송물, 기장, 분위기, 속도, 온도 등)을 확인하신 후 당사에 문의해 주십시오.

■용도

아래는 당사가 추천하는 업계입니다.

반송 능력(컨베이어 속도)·반송물(중량, 형상)·환경·용도 등에 의해 사용할 수 없는 경우가 있습니다.

선정시의 기준으로서 활용해 주십시오.

기재되어 있지 않은 용도・조건이 있으면 당사에 문의해 주십시오.


추천 업계/반송물 사이즈 (●：추천 ○：사용 가능 △：반송 조건에 따라 다릅니다)

반송 사이즈
(중량)		 산업
만든 캔 음료 타이어 기계 부품 관련 물류 약품 제빵・식품 이차 전지 반도체 ·
태양광 패널 관련
큰 △ △ ○ ● ● △ △ △ △
중간 △ △ ○ ● ● △ △ △ △
작은 △ △ ○ ○ ○ △ △ △ △

용도

  • ■ 차량 + 작업자 반송
  • ■차량 조립 공정
  • ■완성 차량의 검사 공정(샤워 테스터 포함)

상품 일람

※형식 클릭으로 상세 정보를 표시합니다.

체인 피치 mm 63.5
용도 직선 반송용
체인 타입 오픈 타입
강력한 타입
본체 체인 사양 -
핀 타입 -
핀 재질 -
핀 모양 -
톱 플레이트 두께 mm -
푸셔 재질 -
기타 기능 -
모델 WT6306-W
체인 폭 mm 400～
편성 단위 100mm마다
