엑트플렉스 커플링 NEH 시리즈 (디스크 커플링)
- 최대 토크 176,000N・m까지 사용 가능한 대형 디스크 커플링입니다.
- 유니트 스페이서 타입은 디스크 결합 부분을 분해하지 않고 스페이서 유니트의 분리, 조립이 가능합니다.
- 어댑터 허브 타입은 표준 허브보다 큰 축 구멍 직경을 취할 수 있습니다.
- ・적용 축경：Φ72mm～Φ289mm
- ・토크 범위：8820～176000N・m
특징
- ・표준 허브(N허브)에 가세해 보다 큰 축 구멍 직경이 취해지는 어댑터 허브(A허브), 디스크 결합 부분을 분해
하지 않고 스페이서 유닛을 분리하고 조립이 가능한 유닛 스페이서 허브 (U 허브)를 구색하고 있습니다. - ・기어 커플링의 치환용으로 기어 커플링 대응 사양도 제작 가능합니다.
- ・롱 스페이서 타입도 제작할 수 있습니다.
- ・분할형 스페이서와 절연 볼트 세트를 이용한 전기 절연 사양의 제작도 가능합니다.
- ※키 이외의 체결을 희망하시는 경우는 당사에 문의해 주십시오.

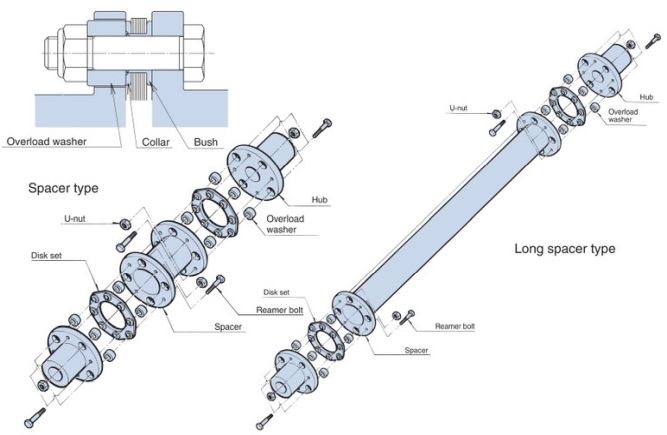

구조
각종 사양 (특수 사양)
-

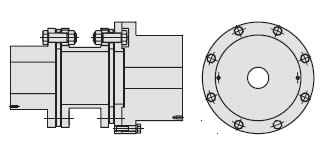

· 한쪽 어댑터 허브 타입 (A 허브 타입) · 유닛 스페이서 타입 (U 타입)
어댑터 허브 타입은 표준 허브보다 큰 축 구멍 직경을 취할 수 있습니다. 또한 유니트 스페이서 타입은 디스크 결합 부분을 분해하지 않고 스페이서 유니트의 분리, 조립이 가능합니다.
-
A 허브 타입
U 타입
-
・기어 커플링 대응 사양
허브 면간 거리(J 치수)를 짧게 하여 기어 커플링과 전장, 허브 길이를 동일하게 한 사양입니다. 그대로 교체가 가능합니다.
기어 커플링의 급유에 필요한 비용, 공수가 불필요해 TPM에 최적입니다. (당사에게 문의하십시오)
-

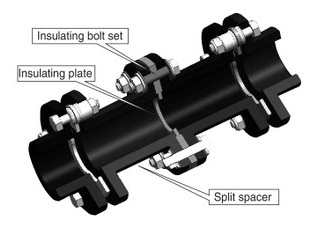

・전기 절연 사양
절연 저항값 1MΩ 이상으로 스페이서는 전품 조립 후 내전압·절연 테스트 실시하고 있습니다. (JIS C 8201-1 준수)
-
카탈로그 · 취급설명서
형번 표시 예
| NEH | 14 | W | - | NH100JD2 | V | X | AH120JD2 | - | J | 1000 |
| | 시리즈 |
| 사이즈 |
｜ ｜ ｜ |
| 왼쪽 허브 기호 |
｜ ｜ ｜ |
| 오른쪽 허브 기호 |
｜ ｜ ｜ |
| J치수 |
|||
| 유형 W: 스페이서 타입 U:유닛 스페이서 타입 |
입형 입형 롱 스페이서에서 지측(하측)의 축 구멍 직경을 나타냅니다. |
롱 스페이서 J: 롱 스페이서 롱 스페이서는 카탈로그를 참조하십시오. |
||||||||
| 허브 모양 | 축 구멍 지름 공차 | 축 구멍 지름 | 키 홈 공차 | 멈춤 나사 위치 |
|---|---|---|---|---|
| N | H | 100 | J | D2 |
| A | H | 120 | J | D2 |
| N:標準ハブ A:アダプタハブ U:ユニットハブ |
F:F7 G:G7 H:H7 J:JS7 P:P7 M:M7 N:N7 K:K7 R:R7 |
축 구멍 직경은 1mm 단위입니다 |
J : 신 JIS Js9 (표준) P:신 JIS P9 F: 구 JIS F7 E: 구 JIS E9 |
 [클릭으로 확대] |
제품 형번
※ 형번 클릭으로 상세 정보를 표시합니다.
| 허용 토크 N･m |
타입 | 표준 허브 | 한쪽 어댑터 허브 | |
|---|---|---|---|---|
| 파일럿 홀 | 축 구멍 가공품 | |||
| 8820 | 스페이서 | NEH09W-NRXNR | NEH09W-N□□□□D□XN□□□□D□ | NEH09W-N□□□□D□XA□□□□D□ |
| 유닛 스페이서 | NEH09U-URXUR | --- | --- | |
| 13700 | 스페이서 | NEH14W-NRXNR | NEH14W-N□□□□D□XN□□□□D□ | NEH14W-N□□□□D□XA□□□□D□ |
| 유닛 스페이서 | NEH14U-URXUR | --- | --- | |
| 19600 | 스페이서 | NEH20W-NRXNR | NEH20W-N□□□□D□XN□□□□D□ | NEH20W-N□□□□D□XA□□□□D□ |
| 유닛 스페이서 | NEH20U-URXUR | --- | --- | |
| 29400 | 스페이서 | NEH30W-NRXNR | NEH30W-N□□□□D□XN□□□□D□ | NEH30W-N□□□□D□XA□□□□D□ |
| 유닛 스페이서 | NEH30U-URXUR | --- | --- | |
| 40200 | 스페이서 | NEH41W-NRXNR | NEH41W-N□□□□D□XN□□□□D□ | NEH41W-N□□□□D□XA□□□□D□ |
| 유닛 스페이서 | NEH41U-URXUR | --- | --- | |
| 53900 | 스페이서 | NEH55W-NRXNR | --- | --- |
| 68600 | 스페이서 | NEH70W-NRXNR | --- | --- |
| 88200 | 스페이서 | NEH90W-NRXNR | --- | --- |
| 108000 | 스페이서 | NEH110W-NRXNR | --- | --- |
| 132000 | 스페이서 | NEH135W-NRXNR | --- | --- |
| 147000 | 스페이서 | NEH150W-NRXNR | --- | --- |
| 176000 | 스페이서 | NEH180W-NRXNR | --- | --- |
주) 형번 □□에는 축 구멍 공차, 축 구멍 직경, 키 홈 공차, 고정 나사 위치가 들어갑니다.
