제품정보 파워록 (체결구)
파워록 이란, 축과 보스를 간단・강력・확실하게 논백래시로 체결하는 마찰식 체결구의 일종입니다.
쐐기의 원리를 이용한 마찰력으로의 체결 때문에, 키나 세트 나사 등에 의한 고정이 불필요하고 볼트의 체결만으로 축과 보스의 체결을 할 수 있어, 제거도 용이합니다.
재질에 대해서도 스틸제・스테인리스제・코팅 사양의 라인 업이 있어, 다양한 장면에서의 사용이 가능합니다.

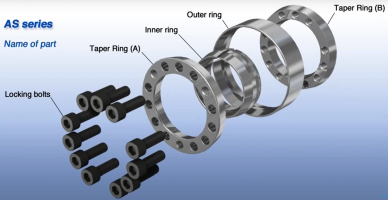

기본 구조
・더블 테이퍼 타입 (예：AS 시리즈)
・싱글 테이퍼 타입 (예：KE 시리즈)
체결 원리

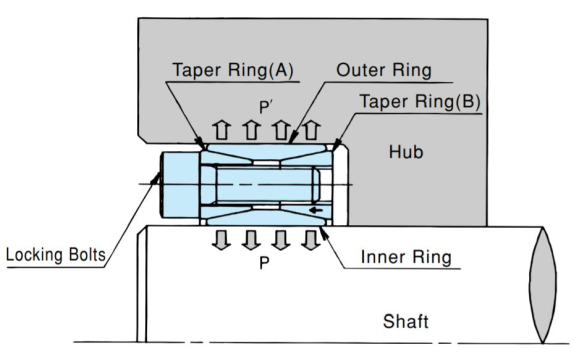

・더블 테이퍼 타입
[클릭으로 확대]
테이퍼링 A, 테이퍼링 B의 내경은 테이퍼 형상으로 되어 있어, 아우터 레이스, 이너 레이스의 내경의 테이퍼에 접촉하고 있습니다.
체결 볼트를 체결함으로써 테이퍼링 A/B는 접근하여 이너 레이스에 누르는 힘 P, P'를 발생시켜 이 P, P'의 누르는 힘에 의해 보스 및 축을 완전히 체결하는 마찰력을 발생시킵니다.

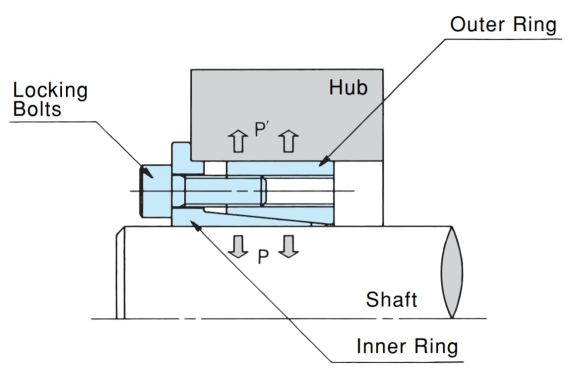

・싱글 테이퍼 타입
[클릭으로 확대]
아우터 링의 내경 및 이너 링의 외경은 테이퍼 형상으로 되어 있어 체결 볼트를 체결함으로써, 아우터 링은 테이퍼면 및 보스 내면을 슬라이딩하면서 이동합니다.
이때 쐐기 작용에 의해 축 및 보스 내면을 가압하는 반경 방향의 힘 P, P'가 발생합니다. 이 P, P'의 힘에 의해 보스 및 축을 강력하게 체결시키는 마찰력을 발생시킵니다.
특징
- ・축, 허브의 가공 비용이 저렴하다. (키 홈 가공 불필요)
- ・백래시(가타)가 없고, 고정밀도의 위치 제어에 최적.
- ・축의 야세・소부착의 걱정이 없다. (마모 걱정 없음)
- ・위상 맞춤이 용이하고 캠, 기어의 위치 결정에 유리.
- ・조립, 분해가 용이하고 구이 끼워맞춤과 같이 작업에 숙련을 필요로 하지 않는다.
- ・스러스트 하중을 받을 수 있으므로 빠짐 방지 불요.
- ・키홈에 의한 축의 강도 저하가 없다.
- ・키 체결과 비교하여 회전 밸런스가 좋다.
주의사항

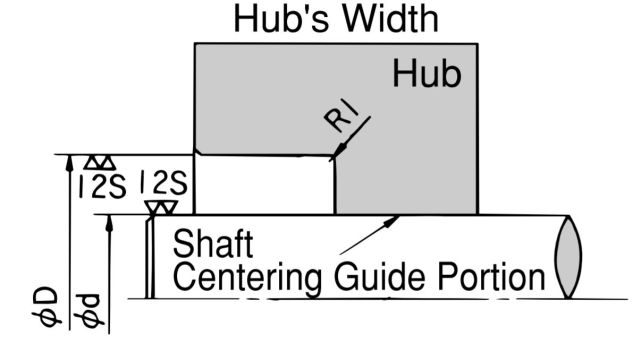

・ 파워록 에는 시리즈에 의해 센터링 기능이 있는 것과 없는 것이 있습니다.
센터링 기능이란 축과 보스를 체결했을 때 보스의 흔들림을 억제하는 기능을 말합니다.
즉, 얼마나 보스의 중심에 축을 가지고 이것인가하는 기능입니다.
파워록 에는 센터링 기능이 있는 시리즈와 없는 시리즈가 있어,
없는 시리즈의 경우는 보스에 가이드부(축과 보스가 직접 접하는 부분)를 설치할 필요가 있습니다.
가이드부 길이는 축경의 절반을 예상하면 실용적인 센터링 정밀도를 얻을 수 있습니다.
・플랜지의 유무에 따라 조립시 보스가 이동합니다.

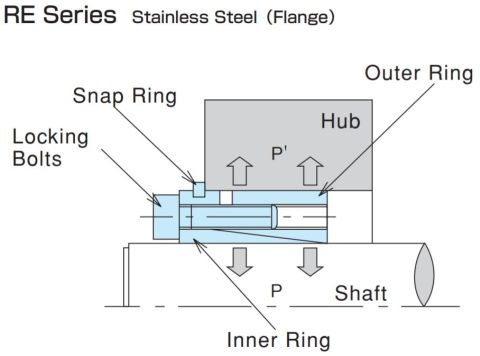

※플랜지(스냅링)의 유무를 선택할 수 있는 RE-SS 시리즈의 화상을 참고로 소개하고 있습니다.
플랜지가 있는 시리즈에서는, 체결 볼트를 체결해 갔을 때에, 플랜지가 스토퍼가 되어 아우터링과 함께 보스가 앞에 들러오려고 해도 멈추어져,
아우터링과 보스 내면에서 접동합니다.

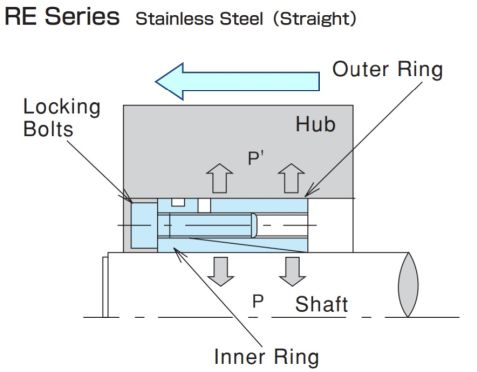

그런데 플랜지가 없는 스트레이트 설치(오른쪽 위의 그림)에서는 스토퍼가 없기 때문에, 볼트를 조이면 보스가 아우터링과 함께 앞으로 들러 버립니다.
(단, 슬라이딩에 의한 손실이 없기 때문에, 전달 토크는 높아진다)
보스가 이동하면 곤란한 용도에서는 보스의 이동이 없는 타입을 선택해 주십시오.
파워록 제품 일람
표준 사양
풍부한 라인업에서 최적의 파워록을 선택하실 수 있습니다.
적용 축경은 소경 Φ5에서 최대 Φ500까지, 시리즈별로는 호환성이 높은 범용 모델에서 작은 직경 보스 (허브) 대응형, 대용량형, 외 체결형, 너트 체결형, 광범위한 공차축 대응 등 폭넓은 요구에 부응합니다.
KE 시리즈
형번 PL□□X□□KE
소경축으로부터의 구색으로, 광범위한 공차축에 사용할 수 있습니다.
- ・광범위한 공차축에 대응할 수 있습니다. 서보 모터 등의 플러스 공차축에 표준품으로 대응 가능합니다.
- ・내외경비가 작고, 작은 직경 보스 에도 대응합니다. 컴팩트 설계가 가능.
- ・소경 사이즈로부터의 구색으로 소형 스테핑 모터, 서보 모터 출력축 체결에 최적입니다.
- ・부품 점수가 적은 심플 구조, 코스트 퍼포먼스가 뛰어납니다.
- ・스테인리스 사양, 무전해 니켈 도금 사양에 가세해, 저면압사양도 갖추어져 있습니다.
- ※센터링 기능 있음. 번거로운 보스의 단부 가공은 불필요합니다.
- ※조립시의 보스 이동은 없습니다.
테이퍼 사양
싱글 테이퍼
센터링 기능
제공
적용축경
Φ5～Φ100
토크 범위
7.5～9900N・m
적용 공차
축:h6,h7,js6,js7,k6,m6
보스 구멍: H8
적용면 조도
Ra1.6
AS 시리즈
형번 PL□□X□□AS
가장 인기있는 글로벌 표준 모델입니다.
- ・국내외 불문하고 많은 메이커가 갖추어져 있어, 호환성이 높은 시리즈입니다.
- ・고강도 볼트를 채용하는 것으로, 타사 제품보다 체결 볼트 개수가 적고, 조립 공수의 삭감 가능.
- ・테이퍼각이 크기 때문에 조이기 쉽고, 제거하기 쉽다. 시리즈 중 가장 취급이 편리합니다.
- ・Φ19~Φ500까지의 폭넓은 축경을 커버하고 있습니다. 인치 사이즈도 구색.
- ・스테인리스 사양, 무전해 니켈 도금 사양도 구색. 용도에 따라 선택할 수 있습니다.
- ※센터링 기능은 없기 때문에, 보스에 가이드부를 마련할 필요가 있습니다.
- ※조립시의 보스 이동은 없습니다.
테이퍼 사양
더블 테이퍼
센터링 기능
없음
적용축경
Φ19～Φ500
토크 범위
294～555000N・m
적용 공차
축：h8 보스 구멍：H8
적용면 조도
Ra1.6
AD-N 시리즈
형번 PL□□X□□AD-N
대용량 토크 전달 타입입니다.
- ・AS 시리즈에 대해 1.5~3배 이상의 전달 토크 용량이 있습니다.
- ・AS시리즈와 동일 내외경이므로, AS시리즈의 복수개 사용으로부터의 치환이 용이합니다.
- ・무전해 니켈 도금 사양도 구색하고 있습니다. 클린 룸에서의 대용량 토크 전달에 최적.
- ・Φ19로부터의 구색은 쯔바키만. 소경축의 대용량 토크 전달은 맡겨 주십시오.
- ※조립・제거에는 신중한 작업이 필요합니다.
- ※센터링 기능 있음. 번거로운 보스의 단부 가공은 불필요합니다.
- ※조립시의 보스 이동은 없습니다.
테이퍼 사양
더블 테이퍼
센터링 기능
제공
적용축경
Φ19～Φ300
토크 범위
382～429000N・m
적용 공차
축：h8 보스 구멍：H8
적용면 조도
Ra1.6
AE 시리즈
형번 PL□□X□□AE
AS시리즈와 동일 내외경의, 플랜지 부착・센터링 기능 부착 타입입니다.
- ・AS시리즈와 동일 내외경으로 센터링용 가이드부가 설치되지 않는 경우에 적합합니다.
- ・이너링, 아우터링, 체결 볼트의 3부품으로 구성된 심플 타입입니다.
- ・국내외 불문하고 많은 메이커가 갖추어져 있어, 호환성이 높은 시리즈입니다.
- ※센터링 기능 있음. 번거로운 보스의 단부 가공은 불필요합니다.
- ※조립시의 보스 이동은 없습니다.
- ※단 부착 축에 설치하는 경우에는 보스와 단부에 1mm 이상의 스키마를 설치해 주십시오.
스키마가 없으면 제거가 어려울 수 있습니다.
테이퍼 사양
싱글 테이퍼
센터링 기능
제공
적용축경
Φ19～Φ150
토크 범위
265～27000N・m
적용 공차
축：h8 보스 구멍：H8
적용면 조도
Ra1.6
TF 시리즈
형번 PL□□X□□TF
내외경비가 가장 작고, 작은 직경 보스에 최적인 시리즈입니다.
- ・시리즈 중 가장 내외경비가 작고, 보스 지름이 작은 경우에도 사용하실 수 있습니다.
- ・체결 볼트 개수도 시리즈 최소이므로, 조립 공수를 삭감할 수 있습니다.
- ・국내외 불문하고 많은 메이커가 갖추어져 있어, 호환성이 높은 시리즈입니다.
- ・무전해 니켈 도금 사양도 구색하고 있습니다.
- ・이너링, 아우터링, 스페이서, 체결 볼트의 4부품으로 구성되어 있습니다.
- ※센터링 기능 있음. 번거로운 보스의 단부 가공은 불필요합니다.
- ※조립시의 보스 이동은 없습니다.
테이퍼 사양
싱글 테이퍼
센터링 기능
제공
적용축경
Φ6～Φ90
토크 범위
11～8820N・m
적용 공차
축：h8 보스 구멍：H8
적용면 조도
Ra1.6
EL 시리즈
형번 PL□□X□□E
가장 간단한 요소 타입으로 최적 설계가 가능합니다.
- ・볼트의 체결이나 파워록 EL의 조립수의 선정은 자유이므로, 필요한 체결력에 따라 최적
설계가 가능합니다. - 완전한 링 형상이므로 동적 밸런스도 뛰어납니다.
- ・컴팩트하고 경량으로 필요 이상의 설치 공간을 차지하지 않습니다.
- ・싸기 때문에 대량으로 사용되는 경우에도 적합합니다.
- ・국내외 불문하고 많은 메이커가 갖추어져 있어, 호환성이 높은 시리즈입니다.
- ※가압 플랜지・가압 슬리브・체결 볼트는 고객님께서 준비해 주셔야 합니다.
- ※아우터링 가압이 기본으로, 그 경우는 조립시의 보스 이동은 없습니다.
- ※센터링 기능은 없기 때문에, 보스에 가이드부를 마련할 필요가 있습니다.
테이퍼 사양
싱글 테이퍼
센터링 기능
없음
적용축경
Φ10～Φ150
토크 범위
6.9～10500N・m
적용 공차
축:
Φ10～38 h6
Φ40 이상 h8
보스 구멍:
Φ10～38 H7
Φ40 이상 H8
적용면 조도
Ra0.8
EF 시리즈
형번 PL□□X□□EF
EL 시리즈와 동일한 내외경의 가압 플랜지 일체형 타입입니다.
- ・EL시리즈와 동일 내외경의 가압 플랜지 일체형이므로, 가압 플랜지 제작의 수고를 줄일 수 있습니다.
- ・EL 시리즈의 2~3배의 전달 토크가 있으므로, EL 복수개 사용의 치환도 가능합니다.
- ・내외경비가 작기 때문에, 작은 직경 보스 에도 사용하실 수 있습니다.
- ・이너링, 아우터링, 체결 볼트의 3부품으로 구성된 심플 타입입니다.
- ・타사에는 구색이 없는, 쯔바키 독자적인 시리즈입니다.
- ※센터링 기능 있음. 번거로운 보스의 단부 가공은 불필요합니다.
- ※ 조립시 보스가 축 방향 앞쪽으로 약간 양 이동합니다. 자세한 내용은 문의하십시오.
테이퍼 사양
싱글 테이퍼
센터링 기능
제공
적용축경
Φ10～Φ120
토크 범위
39～12600N・m
적용 공차
축：h8 보스 구멍：H8
적용면 조도
Ra1.6
ML 시리즈
형번 PL□□X□□M/MG
너트 1개로 간단하게 체결할 수 있는 간이 체결 타입입니다.
- ・너트 1개로 간단히 체결 가능. 조립 공수를 대폭 줄일 수 있습니다.
- ・표면 도금 처리 완료로 간이 방청 대응, 너트도 특수 표면 처리 완료로 조립시의 오일 도포는 불필요합니다.
- ・시리즈 중 유일, 파워록 길이보다 짧은 보스에도 설치가 가능합니다.
- ・체결 토크를 기준의 1/2~1.1배의 범위에서 변경할 수 있습니다. 보스 강도에 맞는 사용이 가능.
- ※축 직경 Φ32까지가 ML 타입, Φ34 이상이 MG 타입이 되어 외관도 다릅니다.
- ※센터링 기능 있음. 번거로운 보스의 단부 가공은 불필요합니다.
- ※ 조립시 보스가 축 방향 안쪽으로 약간 량 이동합니다. 자세한 내용은 문의하십시오.
테이퍼 사양
싱글 테이퍼
센터링 기능
제공
적용축경
Φ5～Φ75
토크 범위
6.76～2000N・m
적용 공차
축：h8 보스 구멍：H8
적용면 조도
Ra1.6
SL 시리즈
형번 PL□□X□□SL
보스의 외측에서 체결하는 외부 조임 타입입니다.
- ・감속기를 비롯한 중공축의 체결에 최적입니다.
- ・설계상, 보스의 두께가 잡히지 않는 경우에도 사용하실 수 있습니다.
- ・특수 표면 처리를 실시하고 있으므로, 조립시의 오일 도포는 불필요합니다.
- ・축경이 굵어질수록 큰 토크 전달이 가능해집니다.
- ・심플 구조로 설치, 분리가 용이합니다.
- ※조립시의 보스 이동은 없습니다.
- ※중공축에 이용되는 경우에는, 선정시에 중공축 내경의 검토가 필요합니다.
테이퍼 사양
더블 테이퍼
센터링 기능
외부 조임 타입이므로 불필요
적용 보스 외경
Φ24～Φ300
토크 범위
167～290000N・m
적용 공차
보스 외경: h7 보스 구멍: H7
적용면 조도
Ra1.6
