플랫베이어 ZP 사양
- 링크의
단축·연장
- 개폐 구조를 갖춘 자립식 플랫 케이블 시스템
- ・청정도 ISO 클래스 2를 실현해, 수율 개선에 공헌합니다.
(독일 및 프라운 호퍼 생산 공학 자동화 연구소 (IPA)의 테스트 결과에서) - ・굴곡성, 내구성, 접동성이 좋은, 쯔바키 독자적인 개폐 튜브를 개발.
- ・케이블・튜브의 수납이나 교환이 가능하고, 출입이 용이합니다.
- ・개폐 튜브 최대 8개까지 표준화
- ・RoHS 지령 적합품(수납하는 케이블・튜브 제외)
- ・한층 더 공간 절약으로 사용할 수 있는 서포트 멤버 굴곡 반경 R40을 라인 업
- ・전용 브라켓도 표준 라인업
카탈로그 · 취급설명서
특징

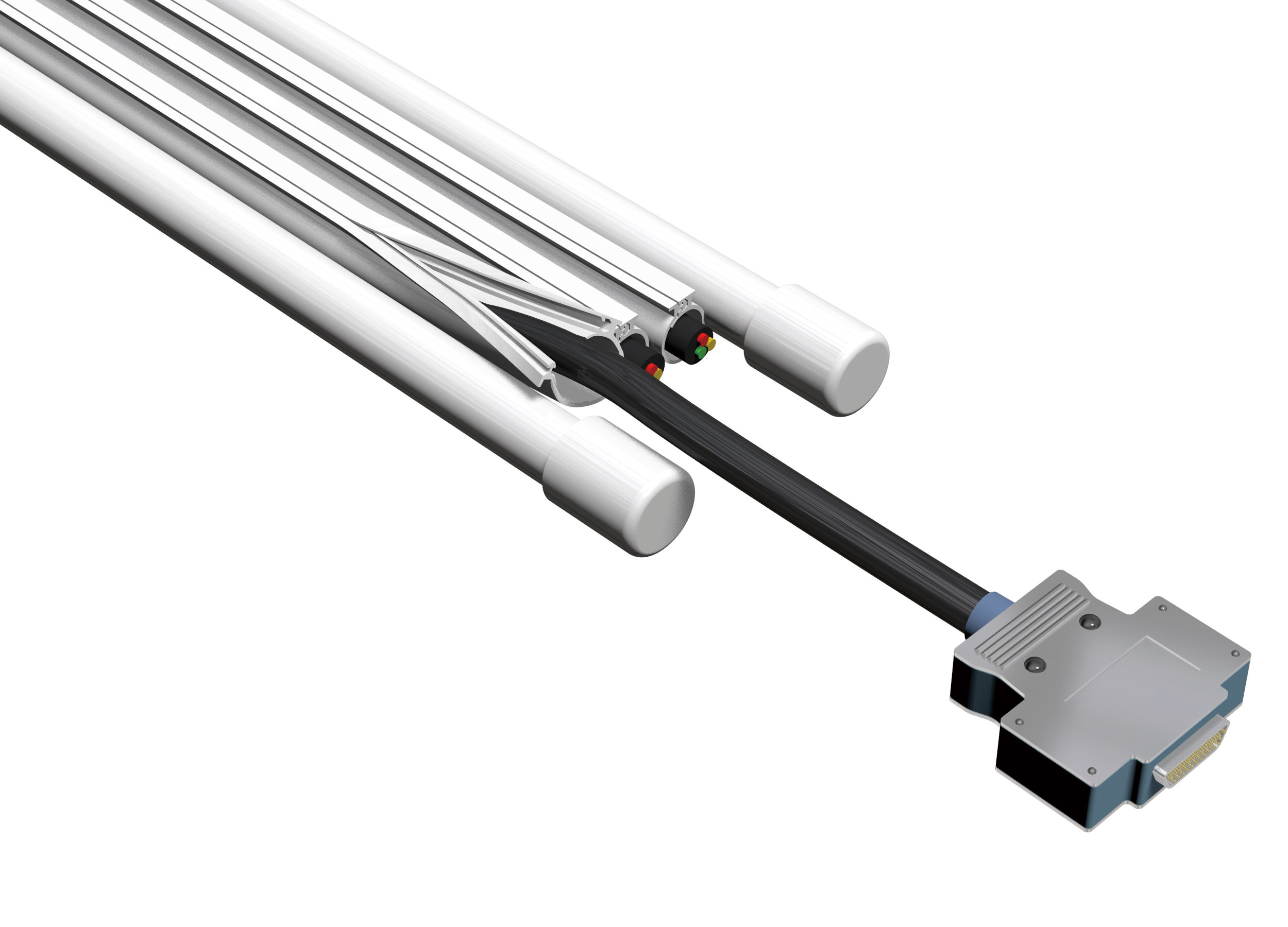

1. 쯔바키 독자 개발의 개폐 튜브 채용
굴곡성, 내구성, 슬라이딩성이 좋은 튜브를 개발했습니다.
락부는 열고 닫기 쉽고, 가동시에 열리지 않는 지퍼 구조를 채용하고 있습니다.
2. 케이블・튜브의 수납이나 교환이 가능
잠금부를 개폐하는 것으로 케이블이나 튜브를 수납·교환할 수 있습니다.
3. 저발진·저소음
서포트 멤버의 마모분 비산을 억제, 락부로부터의 마모분 발생도 저감. 청정도 ISO 클래스 2를 실현했습니다.
독자적인 쇼트 피치 구조와 서포트 멤버용 튜브의 차음 효과에 의해 가동시의 소음을 저감합니다.
4. 외관색은 2색을 라인업
블랙과 화이트를 라인업하고 있습니다. 장치 및 사용 환경에 따라 색상을 선택할 수 있습니다.
 |
 |
| 검은색 | 백색 |
5. 케이블 튜브의 출입이 용이
개폐 튜브의 개폐에 드라이버나 해머는 불필요합니다.
손으로 편안하게 열 수 있으며, 닫는 도구로 확실히 닫을 수 있습니다. (손으로도 닫을 수 있습니다)
6. 장비 정지 손실 감소
굴곡규제에 의해 궤도를 유지하면서 케이블·튜브를 보호하고, 확실히 지지 안내함으로써 단선 리스크의 저감에 공헌합니다.
구조

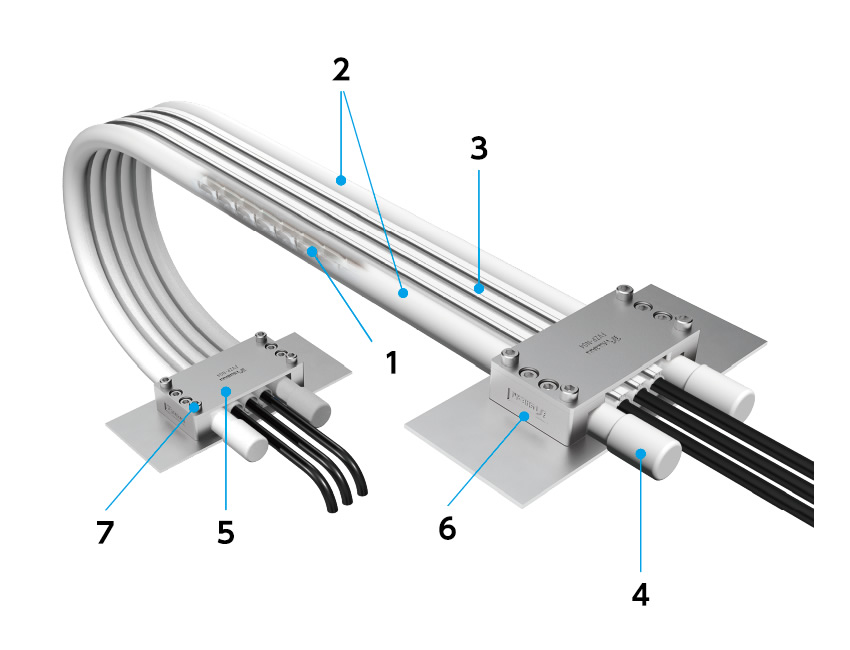

[본체]
1. 서포트 멤버(재질：엔지니어링 플라스틱)
양측의 서포트 멤버용 튜브에 내장해, 케이블·튜브를 지지
2. 서포트 멤버용 튜브(재질:PVC)
밀폐 구조에 의해 서포트 멤버로부터의 마모분을 비산 방지
3.개폐 튜브(재질:PVC)
케이블·튜브를 수납
4.캡(재질:PVC)
서포트 멤버의 탈락
[브라켓]
5.플레이트(재질:스테인리스)
서포트 멤버를 고정, 개폐 튜브의 개방을 방지
6.L 블록(재질:알루미늄)
지원 멤버 고정
7. 플레이트 고정 볼트(재질:스테인리스)
플레이트와 L 블록 고정
상품 일람
※클릭으로 상세 정보를 표시합니다.
※ 서포트 멤버 굴곡 반경 40mm는 개폐 튜브 개수 5개까지입니다.
