플라스틱모듈러체인 BTC8H-M/BTM8H-M형
- チェーンピッチ
25.4mm - 직선 반송용
- 클로즈 타입
- 자석 타입
- 플라스틱모듈러체인 BT8 시리즈
- 평탄부 반송용에 적합한 클로즈 타입과 경사부 반송에 적합한 마그넷 타입을 라인 업.
- 병렬 사용으로 트레이 반송에 최적입니다.
특징
- 병렬 사용으로 트레이 반송에 최적입니다.
- 자석 타입(BTM8H-M)은 링크에 내장된 자석에 의해 금속 트레이의 경사 반송을 가능하게 합니다.
- 마그넷 설치 위치에 대해 당사와의 협의가 필요하기 때문에 특형 대응이 됩니다.
-

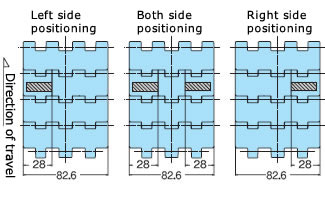

· 자석 배치 예 (BTM8H-M)
마그넷 타입(BTM8H-M)은 진행 방향에 대해 우측, 좌측, 혹은 양측의 어느 쪽인가의 배치로, 임의의 간격에 마그넷을 넣을 수가 있습니다.
설치 위치는 오른쪽 그림을 참조하십시오.
■용도
아래는 당사가 추천하는 업계입니다.
반송 능력(컨베이어 속도)·반송물(중량, 형상)·환경·용도 등에 의해 사용할 수 없는 경우가 있습니다.
선정시의 기준으로서 활용해 주십시오.
기재되어 있지 않은 용도・조건이 있으면 당사에 문의해 주십시오.
추천 업계/반송물 사이즈 (●：추천 ○：사용 가능 △：반송 조건에 따라 다릅니다)
| 반송 사이즈 (중량) |
산업 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 만든 캔 | 음료 | 타이어 | 기계 부품 관련 | 물류 | 약품 | 제빵・식품 | 이차 전지 | 반도체 · 태양광 패널 관련 |
|
| 큰 | △ | △ | △ | ○ | ○ | △ | ○ | △ | △ |
| 중간 | ○ | ○ | △ | ● | ● | △ | ● | △ | △ |
| 작은 | ● | ● | △ | ● | ● | △ | ● | △ | △ |
용도
- ■병렬 사용으로 트레이의 반송
- ■병렬 사용으로 트레이의 경사 반송(마그넷 타입만)
