플라스틱 톱 체인 TPUMF-T/TPUMF-TB형

특징

・반송 조건에 맞추어 체인을 선택 가능

특징	반송면이 플랫인 곡선 반송용 체인	반송면의 3개 볼록 형상에 의해 반송물의 미끄러짐을 억제	플라이트 첨부 링크로 TPUMF-T형이나 TPUMF-TB형과 조합하는 것으로 경사 반송이 가능

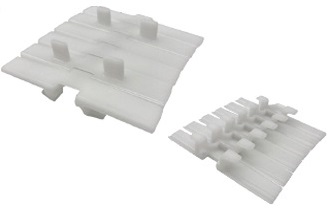

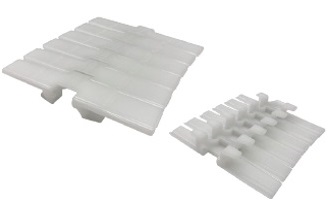

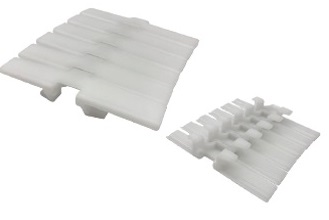

모델	TPUMF1200-T	TPUMF1200-TB	TPUMF1200F-T

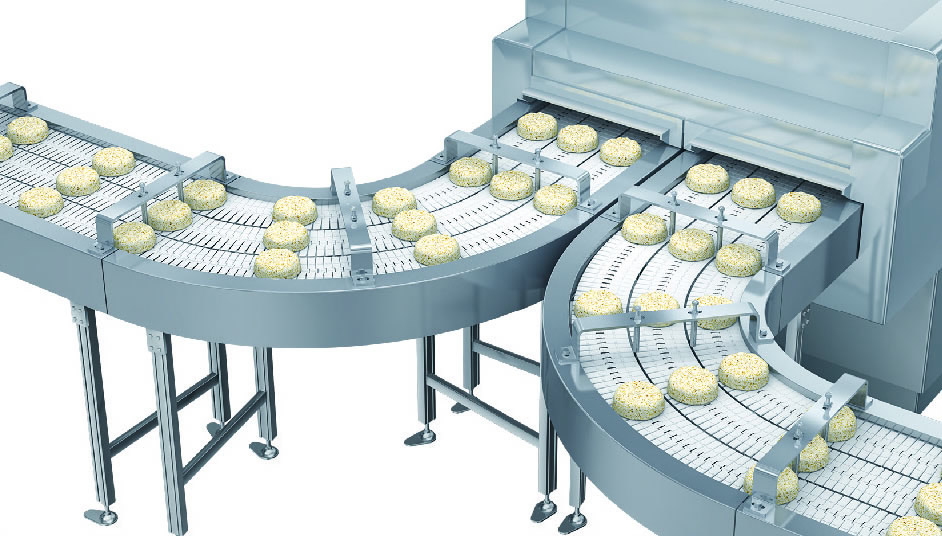

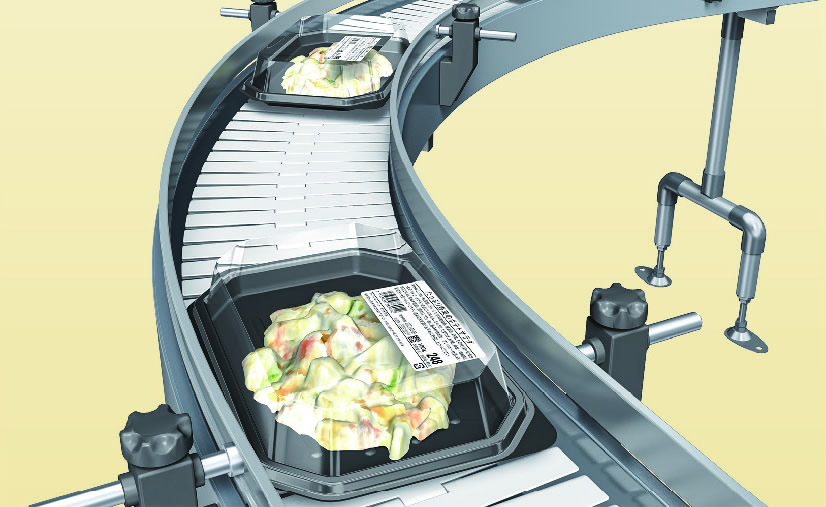

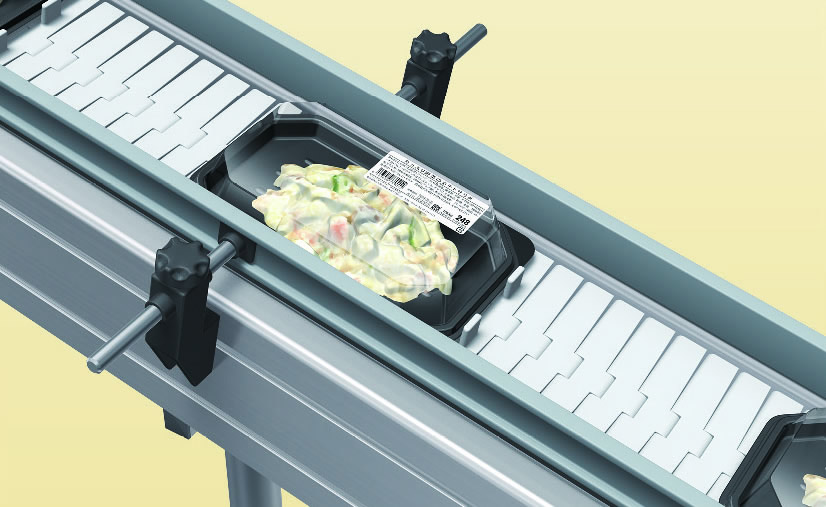

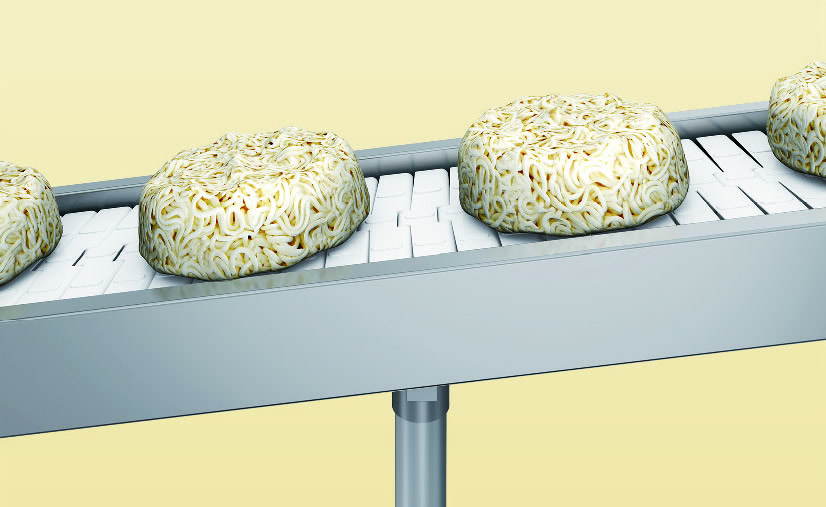

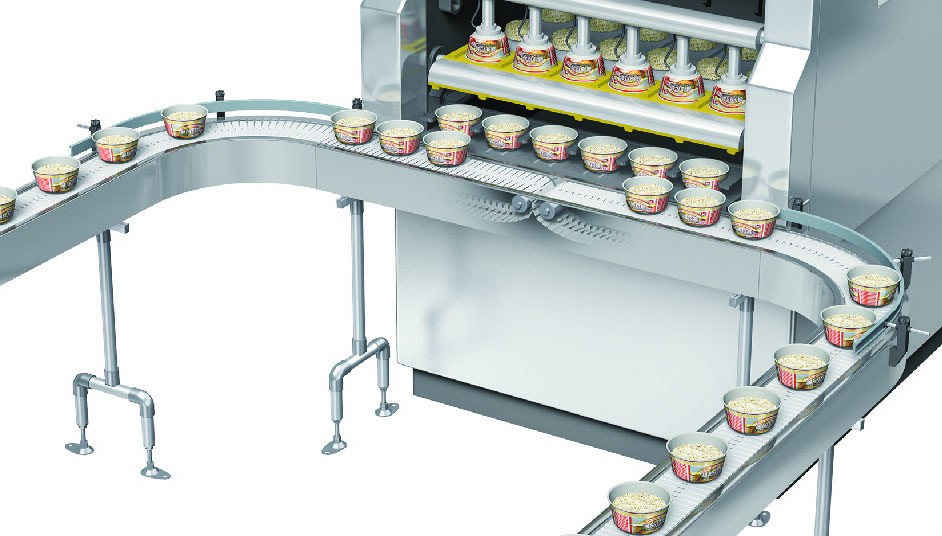

용도 예

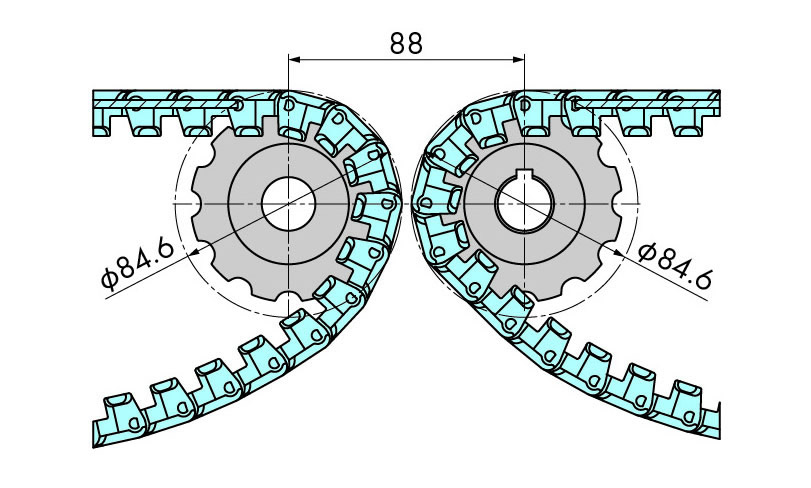

・쇼트 피치에 의해 환승 공간을 삭감

체인 피치 19.05mm로 종래의 TPU형의 1/2의 체인 피치를 채용.

맞대기 배치 레이아웃에 의해 데드 스페이스가 작고 부드러운 환승이 가능합니다.

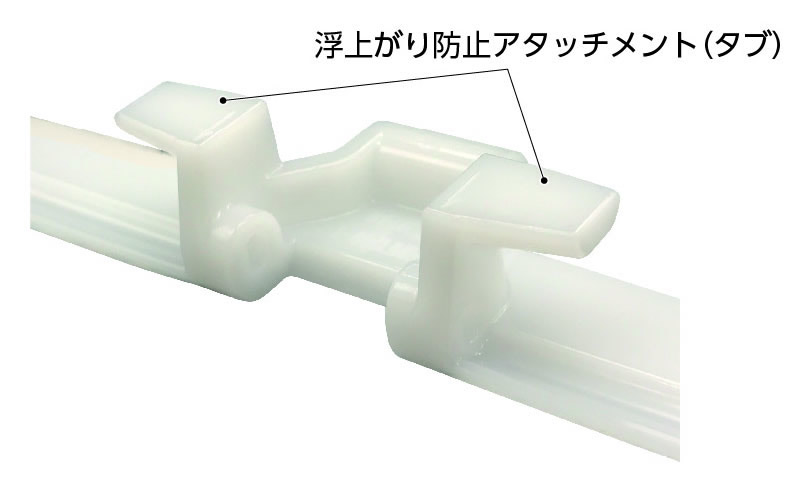

・ 떠오름 방지 어태치먼트 (탭)로 부상이나 반송면의 상처 부착을 방지

떠오름 방지 어태치먼트 (탭)에 의해, 코너부나 상승, 하강 컨베이어에서의 체인의 부상을 방지할 수 있습니다.

또한 리턴측을 떠오름 방지 어태치먼트 (탭)로받는 것으로 반송면의 상처 부착을 방지, 식품 반송에 최적입니다.

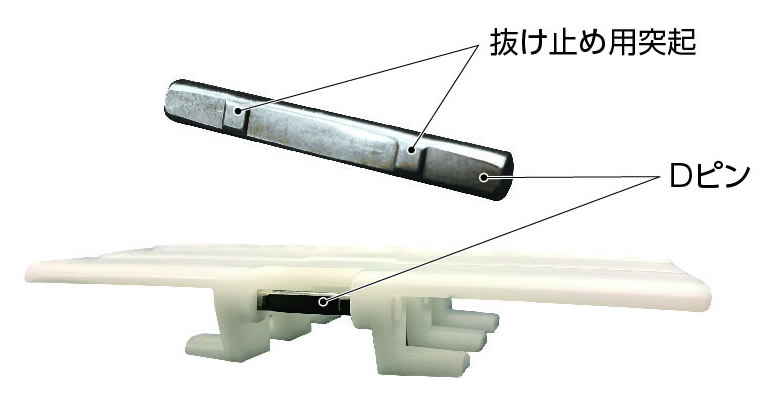

· 연결 핀에 D 핀을 채용하여 핀홀의 균열을 방지

연결 핀의 단면 형상이 D 형상으로, 2개소에 탈락용 돌기가 있습니다.

이 돌기는 본체 링크의 핀홀의 안쪽에 단단히 핀 누락을 방지합니다.

D핀과 체인의 핀홀은 헐거운 끼워맞춤 때문에 본체 링크의 핀홀에 끼워맞춤 응력이 발생하기 어렵고 균열을 방지합니다.
・식품위생법(후생성 고시 제370호)에 적합

보통(W) 사양과 마찰 감소 / 마모 방지 (LFG) 사양은 식품위생법(후생성 고시 제370호)에 적합합니다.

보통 (W) 사양은 FDA (미국 식품 의약품국) 인정 재질을 사용하고 있습니다.

아래는 당사가 추천하는 업계입니다.

반송 능력(컨베이어 속도)·반송물(중량, 형상)·환경·용도 등에 의해 사용할 수 없는 경우가 있습니다.

선정시의 기준으로서 활용해 주십시오.

기재되어 있지 않은 용도・조건이 있으면 당사에 문의해 주십시오.

추천 업계/반송물 사이즈 (●：추천 ○：사용 가능 △：반송 조건에 따라 다릅니다)

용도

주) 1. 식품 직계 반송으로 체인을 사용하는 경우, PL법에 준거하여 체인의 사용 상세 정보의 취득이나 안전 확인서의 교환이 필요합니다.

2. 용도 예는 이미지입니다.
