플라스틱 시리즈 개방형 TKR 타입

링크의
단축·연장

TKQ형보다 저발진인 케이블 베이어 입니다
・청정도 ISO 클래스 3을 실현했습니다. (당사 사내 시험 결과로부터)
・저소음, 저발진에 의해 환경 부하 저감에 공헌합니다.
・드라이 환경 사양(저습도 환경에 대응) 등 특수 사양의 대응이 가능합니다.
・추가 장스트로크, 최대 5.94 m로 사용할 수 있는 TKR28H52-EX를 라인 업

특징

쯔바키 독자적인 굴곡 기구에 의해, 저발진, 저소음, 저진동을 실현

1. 저발진

핀과 핀 구멍부의 슬라이딩 마모가 없고, 내마모성이 뛰어난 고슬라이딩 재료의 채용에 의해 저발진을 실현합니다.

TKR20H28

TKP35H32

■발진 특성 비교

당사 테스트 조건

・설치 조건：표준 설치(바닥면 있음)

・이동 속도：120m/min ※지지물：없음

주) 발진량은 1 입방 피트 내에 존재하는 0.1μm 이상의 입자 개수를 나타낸다

2. 저소음

쇼트 피치와 수지의 휨을 이용한 굴곡 기구에 의해, 저소음을 실현합니다

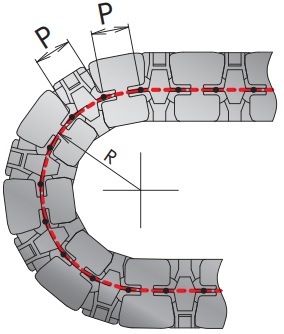

■굴곡 상태

TKR형

TKP형

3. 낮은 진동

원호에 가까운 부드러운 굴곡으로 저진동으로 주행합니다.

■소음 비교

당사 테스트 조건

・설치 조건：표준 설치(바닥면 있음)

・소음 측정 거리:500mm

・이동 속도：100m/min

4. 다단 분할에 대응

수납 공간을 다단으로 나눌 수 있어 레이아웃의 자유도가 향상됩니다.

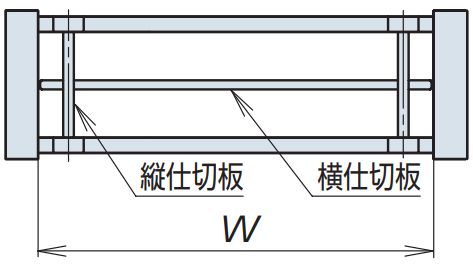

DSA 타입

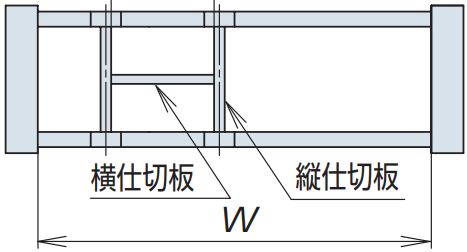

DSB 타입

※세로 칸막이판은 2개 이상 필요합니다.

안내

지지 롤러의 설치에 대해서

TKR형은 지지 롤러의 설치에 의해 더욱 장스트로크에 대응합니다.

지지 롤러는 이하 링크처 내용을 기준으로 설치하고, 지지 롤러를 설치한 경우의 능력선도 내에서 사용해 주십시오.

지지 롤러의 설치에 대해서

특수 사양

드라이 환경 사양(저습도 환경에 대응) 등 특수 사양의 대응이 가능합니다.

카탈로그 · 취급설명서

상품 일람

※클릭으로 상세 정보를 표시합니다. 모두 열기 모두 닫기

케이블·호스 최대 외경 18mm, 20mm (TKR15H22~)

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
18	22	20	40	15	암 외주측 개폐 타입	TKR15H22-30W20R40
50	TKR15H22-30W20R50
75	TKR15H22-30W20R75

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
20	22	40	40	15	암 외주측 개폐 타입	TKR15H22-30W40R40
50	TKR15H22-30W40R50
75	TKR15H22-30W40R75

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
20	22	60	40	15	암 외주측 개폐 타입	TKR15H22-30W60R40
50	TKR15H22-30W60R50
75	TKR15H22-30W60R75

케이블·호스 최대 외경 25mm (TKR20H28~)

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
25	28	30	55	20	암 내외주측 개폐 타입	TKR20H28W30R55
75	TKR20H28W30R75
95	TKR20H28W30R95
150	TKR20H28W30R150

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
25	28	40	55	20	암 내외주측 개폐 타입	TKR20H28W40R55
75	TKR20H28W40R75
95	TKR20H28W40R95
150	TKR20H28W40R150

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
25	28	50	55	20	암 내외주측 개폐 타입	TKR20H28W50R55
75	TKR20H28W50R75
95	TKR20H28W50R95
150	TKR20H28W50R150

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
25	28	60	55	20	암 내외주측 개폐 타입	TKR20H28W60R55
75	TKR20H28W60R75
95	TKR20H28W60R95
150	TKR20H28W60R150

케이블·호스 최대 외경 25mm (TKR37H28~)

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
25	28	40	55	37	암 내외주측 개폐 타입	TKR37H28W40R55
75	TKR37H28W40R75
100	TKR37H28W40R100

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
25	28	50	55	37	암 내외주측 개폐 타입	TKR37H28W50R55
75	TKR37H28W50R75
100	TKR37H28W50R100

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
25	28	60	55	37	암 내외주측 개폐 타입	TKR37H28W60R55
75	TKR37H28W60R75
100	TKR37H28W60R100

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
25	28	70	55	37	암 내외주측 개폐 타입	TKR37H28W70R55
75	TKR37H28W70R75
100	TKR37H28W70R100

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
25	28	80	55	37	암 내외주측 개폐 타입	TKR37H28W80R55
75	TKR37H28W80R75
100	TKR37H28W80R100

케이블·호스 최대 외경 36mm (TKR26H40~)

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
36	40	50	75	26	암 내외주측 개폐 타입	TKR26H40W50R75
100	TKR26H40W50R100
125	TKR26H40W50R125
150	TKR26H40W50R150

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
36	40	62	75	26	암 내외주측 개폐 타입	TKR26H40W62R75
100	TKR26H40W62R100
125	TKR26H40W62R125
150	TKR26H40W62R150

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
36	40	75	75	26	암 내외주측 개폐 타입	TKR26H40W75R75
100	TKR26H40W75R100
125	TKR26H40W75R125
150	TKR26H40W75R150

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
36	40	87	75	26	암 내외주측 개폐 타입	TKR26H40W87R75
100	TKR26H40W87R100
125	TKR26H40W87R125
150	TKR26H40W87R150

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
36	40	100	75	26	암 내외주측 개폐 타입	TKR26H40W100R75
100	TKR26H40W100R100
125	TKR26H40W100R125
150	TKR26H40W100R150

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
36	40	125	75	26	암 내외주측 개폐 타입	TKR26H40W125R75
100	TKR26H40W125R100
125	TKR26H40W125R125
150	TKR26H40W125R150

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
36	40	150	75	26	암 내외주측 개폐 타입	TKR26H40W150R75
100	TKR26H40W150R100
125	TKR26H40W150R125
150	TKR26H40W150R150

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
36	40	200	75	26	암 내외주측 개폐 타입	TKR26H40W200R75
100	TKR26H40W200R100
125	TKR26H40W200R125
150	TKR26H40W200R150

케이블·호스 최대 외경 45mm, 47mm (TKR28H52~)

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
45	52	50	75	28	암 내외주측 개폐 타입	TKR28H52W50R75
100	TKR28H52W50R100
150	TKR28H52W50R150
200	TKR28H52W50R200

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
47	52	62	75	28	암 내외주측 개폐 타입	TKR28H52W62R75
100	TKR28H52W62R100
150	TKR28H52W62R150
200	TKR28H52W62R200

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
47	52	75	75	28	암 내외주측 개폐 타입	TKR28H52W75R75
100	TKR28H52W75R100
150	TKR28H52W75R150
200	TKR28H52W75R200

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
47	52	87	75	28	암 내외주측 개폐 타입	TKR28H52W87R75
100	TKR28H52W87R100
150	TKR28H52W87R150
200	TKR28H52W87R200

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
47	52	100	75	28	암 내외주측 개폐 타입	TKR28H52W100R75
100	TKR28H52W100R100
150	TKR28H52W100R150
200	TKR28H52W100R200

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
47	52	125	75	28	암 내외주측 개폐 타입	TKR28H52W125R75
100	TKR28H52W125R100
150	TKR28H52W125R150
200	TKR28H52W125R200

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
47	52	150	75	28	암 내외주측 개폐 타입	TKR28H52W150R75
100	TKR28H52W150R100
150	TKR28H52W150R150
200	TKR28H52W150R200

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
47	52	200	75	28	암 내외주측 개폐 타입	TKR28H52W200R75
100	TKR28H52W200R100
150	TKR28H52W200R150
200	TKR28H52W200R200

케이블·호스 최대 외경 45mm, 47mm (TKR28H52-EX)

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
45	52	50	75	28	암 내외주측 개폐 타입	TKR28H52W50R75EX
			100			TKR28H52W50R100EX
			150			TKR28H52W50R150EX
			200			TKR28H52W50R200EX

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
47	52	62	75	28	암 내외주측 개폐 타입	TKR28H52W62R75EX
			100			TKR28H52W62R100EX
			150			TKR28H52W62R150EX
			200			TKR28H52W62R200EX

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
47	52	75	75	28	암 내외주측 개폐 타입	TKR28H52W75R75EX
			100			TKR28H52W75R100EX
			150			TKR28H52W75R150EX
			200			TKR28H52W75R200EX

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
47	52	87	75	28	암 내외주측 개폐 타입	TKR28H52W87R75EX
			100			TKR28H52W87R100EX
			150			TKR28H52W87R150EX
			200			TKR28H52W87R200EX

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
47	52	100	75	28	암 내외주측 개폐 타입	TKR28H52W100R75EX
			100			TKR28H52W100R100EX
			150			TKR28H52W100R150EX
			200			TKR28H52W100R200EX

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
47	52	125	75	28	암 내외주측 개폐 타입	TKR28H52W125R75EX
			100			TKR28H52W125R100EX
			150			TKR28H52W125R150EX
			200			TKR28H52W125R200EX

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
47	52	150	75	28	암 내외주측 개폐 타입	TKR28H52W150R75EX
			100			TKR28H52W150R100EX
			150			TKR28H52W150R150EX
			200			TKR28H52W150R200EX

케이블 ・호스 최대 외경 mm	내부 높이 mm	내부 폭 mm	굴곡 반경 mm	피치 mm	암 개폐 구조	품명
47	52	200	75	28	암 내외주측 개폐 타입	TKR28H52W200R75EX
			100			TKR28H52W200R100EX
			150			TKR28H52W200R150EX
			200			TKR28H52W200R200EX
