스프로킷은 기어의 일종으로 체인 휠이라고도합니다.
축의 회전을 체인에 전달하거나 체인의 장력을 축에 전달할 수 있는 기계 요소입니다.
허브의 유무에 따라 A형(평판형), B형(편허브형), C형(양허브형) 등의 종류가 있습니다.
고강도, 내식 사양 등이 있어, 다양한 장면에서의 사용이 가능합니다.
※ 플라스틱모듈러체인 ・ 톱체인 ・ 플라스틱블록체인 용 스프로킷은 각 체인의 제품 페이지로부터 보실 수 있습니다.
목차
스프로킷 핀기어드라이브 관련 정보
특징
- ・ 드라이브체인 전동용으로 사용한 경우, 잇수의 조합에 의해 큰 감속비를 얻을 수 있습니다. (일반적으로 1:7까지)
- ・ 파일럿 홀 품뿐만 아니라 축구멍 가공품, 축구멍 추가 공품까지 풍부한 라인업으로부터 선택하실 수 있습니다. (스틸, 스테인리스, 수지, 표면 처리 등)
- ・사용의 용도에 맞춘 재질・사양을 라인 업하고 있습니다.
- ・특수 치형의 핀 기어용 스프로킷은 어태치먼트 부착 체인이나 핀 랙・핀 휠과 조합해 사용하는 것으로, 동력 전달 용도가 아니라 직선 구동이나 회전 구동의 용도로
사용하실 수 있습니다.
구조
RS 스프로킷은 JIS에 규정된 4가지 구조가 있습니다.
| 형식 기호 | A형 (평판형) |
B형 (편허브형) |
C형 (양 허브형) |
SD형 (싱글 듀얼) |
|---|---|---|---|---|
| 구조 |
|
|
|
|
| 강력 체인 (SUPER-H · HT 등) 다열 주1 | 단열 체인을 2개 동시에 걸 수 있는 형상 | |||
| HB형 | HC형 | |||
| 구조별로 구분 | 토크 리미터의 센터 멤버 등, 회전체에 설치하는 경우 등에 사용합니다. | 가장 범용적으로 사용할 수 있습니다. | 종동용 스프로킷 이나 B형에서는 키면압이 부족한 경우 등에 사용합니다. | 단열 체인을 2개 동시에 걸어 사용합니다. |
노트
1. 강력 체인 다열 (HB형, HC형)은 총치폭(가로 피치)이 표준과 다릅니다.
축과의 체결 방식
스프로킷을 상대축에 설치할 때의 축 구멍 사양은 아래와 같은 3종류가 있습니다.
| 시리즈 | 외관 | 사양 |
|---|---|---|
| 표준 파일럿 홀 |
|
|
| 핏보어 |
|
|

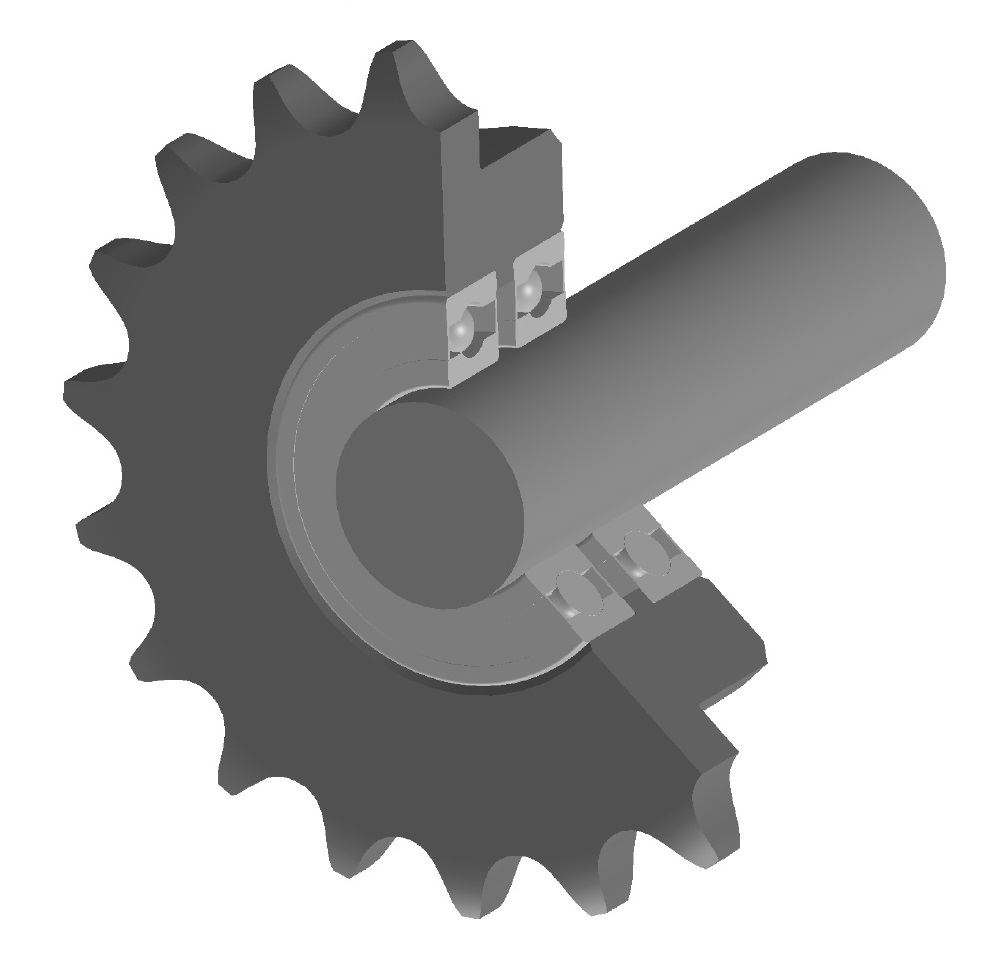

| 잠금 스프로킷 |
|
|
재질 및 표면 처리
스틸제·표면 처리·스테인리스제·수지제 등, 사용의 용도에 맞춘 사양·재질을 라인 업하고 있습니다.
| 표준 스틸제 | 기계 구조용 탄소강 | |
|---|---|---|
| 표면 처리 | 기계 구조용 탄소강+ 흑염 처리 | 축 구멍 가공품 (스프로킷 핏보어)에서 선택하실 수 있습니다. |
| 기계구조용 탄소강+무전해 니켈 린 도금 | 축 구멍 가공품 (스프로킷 핏보어)에서 선택하실 수 있습니다. | |
| 기계 구조용 탄소강＋전기 아연 도금(3가 크로메이트 처리) | 축 구멍 가공품 (스프로킷 핏보어)에서 선택하실 수 있습니다. | |
| 기계 구조용 탄소강＋그 외 특수 표면 처리 | ||
| 내환경 | 스테인리스, 티타늄, 기타 특수 재질 | |
| 수지 | 엔지니어링 플라스틱 나일론계 수지 MC901특(블루) ※RS35,40,50,60용만 |
|
스프로킷 ・ 핀기어드라이브 제품 일람
대형 컨베이어 스프로킷
여기에서는 대형 컨베이어 체인 용 스프로킷을 소개하고 있습니다.
범용 타입의 표준 시리즈, 교체에 필요한 시간과 공수를 삭감하는 스마트 교체 시리즈, 수처리 장치에 특화된 수처리 체인용 스프로킷을 준비하고 있습니다.
* 대형 컨베이어 스프로킷에 대한 자세한 내용은 체인 도면을 준비한 후 당사에 문의하십시오.
사이즈
미터계：RF03～RF36
인치계 사이즈도
표준화하고 있습니다.
- ・ 대형 컨베이어 체인 전용의 스프로킷 입니다.
- ・ 핏보어는 축 구멍 마무리의 완성품입니다.
- ・신고 후 바로 사용할 수 있습니다.
- ・가공 내용을 기호화하고 있으므로, 형번 만으로 간단하게 준비할 수 있습니다.
- ・치아의 사용 한계를 한눈에 알 수 있는 체커즈아이를 옵션으로 선택해 받을 수 있습니다.
사이즈
미터계：RF03～RF17(R/F/S롤러)
인치계 사이즈도
준비하고 있습니다.
사이즈
미터계：RF03～RF36
인치계 사이즈도
표준화하고 있습니다.
사이즈
ACR형, ACS형
JAC형, BF형 등
