쇼크 모니터 ​ TSM4000M2 시리즈

製品写真
  • 공작기계용 적산전력형
  • 가공 공정 1사이클분의 전력을 적산하여 과부하나 툴의 마모를 판단하는 타입입니다.

특징

  • ・정압식 가공기의 경우, 툴이 마모되어도 부하율이 오르지 않고, 가공 시간이 늘어나는 것이 있습니다. 이것을 전력량(면적)으로 감시합니다.
  • ・가공 종료 후의 적산 전력을 상한(OUT2)으로 마모 검출하고, 하한(OUT1)으로 드릴이 부러진 것을 검출할 수 있습니다.
  • ・OUT3은 순시값으로 물림 등의 과부하를 절대치 감시합니다.
  • ・OUT1, OUT2, OUT3을 세트로 최대 8종류까지 외부에서 전환 가능합니다. 툴과 워크의 변경에 대응할 수 있습니다.
  • · 적산 시간은 간단하게 설정 변경할 수 있습니다.

TSM4000M2의 기본 동작

TSM4000M2의 기본 동작

카탈로그 · 취급설명서

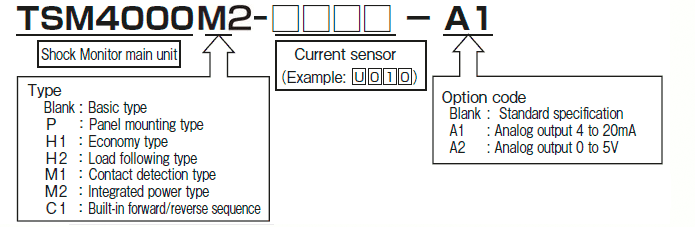

제품 형번

※ 형번 클릭으로 상세 정보를 표시합니다.


표준형 본체
및 전류 센서		 패널 장착형 본체
및 전류 센서		 본체만 패널 설치용 브래킷 전류 센서 센서용
케이블		 배전 저항기 I/O 케이블
TSM4000-U010 TSM4000P-U010 TSM4000M2 TSM4-PL1 TSM-U010 TSM4-S01
TSM4-S03
TSM4-S05
TSM4-S10
TSM4-S20
TSM4-S30 		TSM4-PR1 TSM4-C01
TSM4-C03
TSM4000-U050 TSM4000P-U050 TSM-U050
TSM4000-U100 TSM4000P-U100 TSM-U100
TSM4000-U150 TSM4000P-U150 TSM-U150
TSM4000-U200 TSM4000P-U200 TSM-U200
TSM4000-M300 TSM4000P-M300 TSM-M300
TSM4000-M400 TSM4000P-M400 TSM-M400
TSM4000-M600 TSM4000P-M600 TSM-M600
TSM4000-M800 TSM4000P-M800 TSM-M800
