롤러 체인 커플링 (권취형 커플링)

제품 사진
  • 2열 롤러 체인과 2개의 스프로킷으로 구성되어 있습니다.
  • 체인을 스프로킷에 감아 연결하여 분리하여 분리하므로 장치를 이동시키지 않고 연결 분리가 가능합니다.
  • ・적용 축경：Φ9.5mm～Φ700mm
  • ・토크 범위：99.9～717000N・m

특징

  • ・뛰어난 내구성

    회전력은 강력한 롤러 체인과 표면 담금질 강화된 스프로킷의 치아에 분담되어 뛰어난 내구력을 발휘합니다.

  • ・간단한 연결・분해

    롤러 체인의 조인트 핀 1개의 탈착으로 간단하게 연결·분해가 가능합니다.

  • ・큰 미스 얼라인먼트를 흡수

    부품 사이의 클리어런스는 양축의 큰 미스 정렬을 흡수합니다.

  • ・풍부한 품종

    JIS 규격에 준거한 15품종 외, 9품종으로 총 24품종을 표준화하고 있습니다. (롤러 체인 커플링 JIS B 1456-1989)

구색

형번  최대축 홀 직경
mm		 허용 전달 토크
N·m		 형번  최대축 홀 직경
mm		 허용 전달 토크
N·m
CR3812 Φ16 99.9 CR12018 Φ125 13200
CR4012 Φ22 217 CR12022 Φ140 17100
CR4014 Φ28 295 CR16018 Φ160 28600
CR4016 Φ32 386 CR16022 Φ200 41700
CR5014 Φ35 562 CR20018 Φ205 57000
CR5016 Φ40 735 CR20022 Φ260 71900
CR5018 Φ45 931 CR24022 Φ310 129000
CR6018 Φ56 1750 CR24026 Φ380 157000
CR6022 Φ71 2370 CR32022 Φ430 255000
CR8018 Φ80 3880 CR40020 Φ470 494000
CR8022 Φ100 5580 CR40024 Φ590 602000
CR10020 Φ110 8780 CR40028 Φ700 717000

※허용 전달 토크는 50 r/min 이하의 수치입니다.

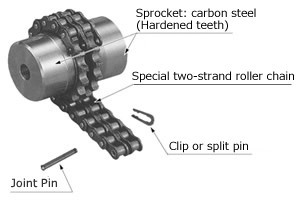

구조

구조
  • ・본체는 이끝 담금질된 2개의 전용 스프로킷과, 전용의 2열 롤러 체인으로 구성되어 있습니다.
  • ・전용 부품으로서 피팅 핀, 클립 또는 분할 핀이 부속됩니다.
    ※모두, 단품 부품으로서도 판매하고 있습니다.

케이스 (별매)

다음의 경우에는 반드시 케이스를 붙여 주십시오.

  • (1) 높은 회전 속도로 사용하는 경우.
  • (2) 먼지 등의 마모성 분위기 내에서 사용하는 경우.
  • (3) 습기 등의 부식성 분위기 내에서 사용하는 경우.
  • ・체인 커플링에 설치함으로써, 윤활제의 비산과 먼지의 침입을 막아, 커플링의 수명을 길게 합니다.
  • ・축과 직각 방향으로 분리할 수 있는 할형이 되어 있으므로, 설치・점검에 편리합니다.

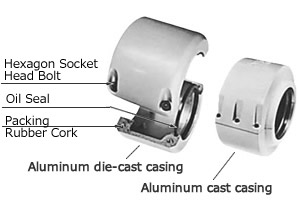

케이스 구조

케이스 구조
  • ・케이스는 알루미늄 다이캐스트제 혹은 알루미늄 주물제로 2분할 구조가 되어, 합치면에는 패킹(합성 고무들이 코르크)이
    붙여 있습니다.
  • ・부품으로서 4~6개의 육각구멍부착 볼트와 전용 오일 씰이 부속됩니다.
  • ・오일 씰과 패킹은 단품 부품으로서도 판매하고 있습니다. 윤활용 그리스는 별도 구입하십시오.

그리스의 추천품은 이쪽

  • ・오일 씰은 진동이 큰 쪽에 설치해 주십시오.
  • ・수직으로 사용하는 경우, 오일 씰측을 천측으로 해 주십시오.
    그리스 누설 대책을 실시하는 경우는 견적품이 되므로, 당사에 문의해 주세요.

카탈로그 · 취급설명서

형번 표시 예

CR 38 12 H
|
시리즈		 |
체인 번호		 |
스프로킷 잇수		 |
H: 본체
K: 케이스



핏보어 시리즈
CR6022 - NH35JD2 X NF40FD2
|
사이즈		 |
왼쪽 허브 기호		 |
오른쪽 허브 기호
허브 기호 상세
허브의 종류 축 구멍 지름 공차 축 구멍 지름 키 홈 공차 멈춤 나사 위치
N H 35 J D2
N F 40 F D2
N: 표준 허브
 F:F7
G:G7
H:H7
J:JS7
P:P7
M:M7
N:N7
K:K7
R:R7		 축 구멍 직경은
1mm 단위입니다		 J:신 JIS Js9
P:신 JIS P9
F: 구 JIS F7
E: 구 JIS E9
[클릭으로 확대]

핏보어 시리즈 (축 구멍 마무리) 제품 형번 내비게이션

사양왼쪽 허브오른쪽 허브
(오일 씰 측)
사이즈
축 구멍 지름
허브의 종류 N N
축 구멍 지름 공차
키 홈 공차
멈춤 나사 위치

선택 형번:

제품 상세 정보 보기

처음부터 다시 시작


이 페이지 위로 돌아가기

제품 형번

※ 형번 클릭으로 상세 정보를 표시합니다.

본체(파일럿 홀 재고품) 본체(주문 생산품) 케이스
CR3812H CR24022H CR3812K
CR4012H CR24026H CR4012K
CR4014H CR32022H CR4014K
CR4016H CR40020H CR4016K
CR5014H CR40024H CR5014K
CR5016H CR40028H CR5016K
CR5018H CR5018K
CR6018H CR6018K
CR6022H CR6022K
CR8018H CR8018K
CR8022H CR8022K
CR10020H CR10020K
CR12018H CR12018K
CR12022H CR12022K
CR16018H CR16018K
CR16022H CR16022K
CR20018H CR20018K
CR20022H CR20022K
