SRD 시리즈 (직접식)
- 소형 파워 프레스와 같이 플라이휠 효과가 있는 부하에 적합한 경제적인 기종입니다.
- SR 클러치는 간단한 레버 조작으로 연속 회전하는 외륜 (구동측)에서 내륜 (부하측)까지 1회전 또는 정수회전을 주는 클러치입니다.
- SRD 시리즈는 프레스기와 같이 고관성 모멘트의 부하에 적합합니다.
- トルク範囲：24.5～147N・m
특징
- · 우수한 응답성
외륜 (구동측)의 내면은 진원통 이므로, 레버에 의해 ON・OFF 지령을 주면 순간에 외륜이 맞물리거나 빠지는, 응답성 발군의 기구입니다. - · 맞물림이 확실
외륜과 내륜 사이에 롤러가 버섯 모양이 되어 맞물리기 때문에 슬립이 전혀 없습니다. - ・정지 위치가 일정
OFF(씹기) 위치가 항상 일정하기 때문에 정지 위치의 오차가 누적되지 않습니다. - ・내구성은 발군
다수의 롤러로 토크를 받아, 부품간에 마모부가 적고, 더욱 고정밀도의 마무리에 의해 장수명을 기대할 수 있습니다.

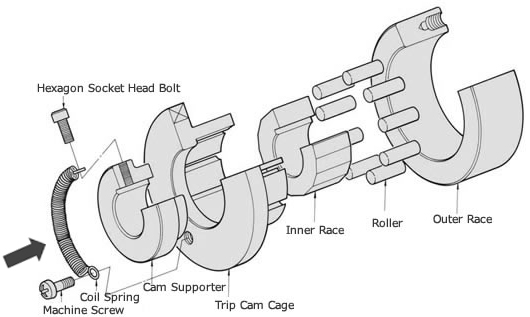

구조
- · SRD 시리즈의 주요 구성 부품은 내륜, 외륜, 롤러, 트립 캠 케이지, 코일 스프링입니다.
(SRD15는 작은 나사가 스프링 핀으로 되어 있습니다.) - ・주문시, 화살표 방향에서 보고, 내륜의 맞물림 회전 방향을 결정해 주십시오. ※오른 맞물림(RH), 좌 맞물림(LH)
형번 표시 예
| SRD | 15 | - | LH |
| | 시리즈 이름 |
| 축 구멍 직경: mm |
| 구조도의 화살표 측에서 본 맞물림 방향 RH: 오른쪽 맞물림 LH：왼쪽 맞물림 |
|
