플라스틱모듈러체인 WT5707-K형

제품 상세 정보에
  • チェーンピッチ
    57.15mm
  • 직선 반송용
  • 레이즈 드리브 타입
  • 레이즈 드리브 타입 최대 허용 장력을 가진 WT5700 시리즈
  • 큰 허용 장력 가지고 대형 샤워 장치 등 대량 용기 반송에 최적입니다.

특징

  • 레이즈 드리브 타입은 트랜스퍼 플레이트와의 조합에 의해, 승계부에 발생하는 스키마를 해소합니다.
  • 반송물의 권취, 걸림을 방지해, 부드러운 탈이송을 실현합니다.

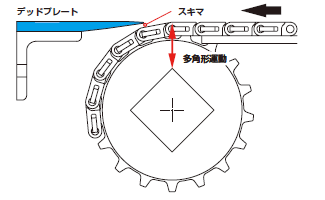

데드 플레이트의 경우

데드 플레이트의 경우

데드 플레이트의 경우, 다각형 운동에 의한 체인의 상하 이동에 의해, 데드 플레이트와 체인 상면의 스키마가 변화합니다.

반송물의 형상에 따라서는 이 스키마에 걸려, 넘어지는 경우가 있습니다.

트랜스퍼 플레이트의 경우

트랜스퍼 플레이트의 경우

트랜스퍼 플레이트의 경우, 체인 상단의 리브 사이에 트랜스퍼 플레이트의 빗을 다각형 운동의 영향을 받지 않는 위치로 삽입할 수 있습니다.

이로 인해 반송물의 넘어짐을 방지하는 효과가 있습니다.

■용도

아래는 당사가 추천하는 업계입니다.

반송 능력(컨베이어 속도)·반송물(중량, 형상)·환경·용도 등에 의해 사용할 수 없는 경우가 있습니다.

선정시의 기준으로서 활용해 주십시오.

기재되어 있지 않은 용도・조건이 있으면 당사에 문의해 주십시오.


추천 업계/반송물 사이즈 (●：추천 ○：사용 가능 △：반송 조건에 따라 다릅니다)

반송 사이즈
(중량)		 산업
만든 캔 음료 타이어 기계 부품 관련 물류 약품 제빵・식품 이차 전지 반도체 ·
태양광 패널 관련
큰 ○ ● ○ ○ ○ ○ ○ △ △
중간 ○ ● ○ ○ ○ ○ ○ △ △
작은 ○ ● ○ ○ ○ ○ ○ △ △

용도

  • ■ 샤워 장치
  • ■대량의 용기 반송

상품 일람

※형식 클릭으로 상세 정보를 표시합니다.

체인 피치 mm 57.15
용도 직선 반송용
체인 타입 레이즈 드리브 타입
-
본체 체인 사양 -
핀 타입 -
핀 재질 -
핀 모양 -
톱 플레이트 두께 mm -
푸셔 재질 -
기타 기능 -
모델 WT5707-K
체인 폭 mm 457.2～
편성 단위 152.4mm마다

카탈로그 · 취급설명서

반송 조건·곤란·체인 재질로 체인을 찾고 싶은 분은 이쪽으로부터
