플라스틱모듈러체인 WT3109-W형
- チェーンピッチ
31.75mm - 직선 반송용
- 클로즈 타입
- 맨 컨베이어에 최적 WT3100 시리즈
- 저상 타입의 맨 컨베이어에 대응 가능합니다 (컨베이어 높이 250mm 이하)
특징
-
・저상 타입(컨베이어 높이 최소 220mm) 컨베이어 대응이 가능
권장 조건 : 체인 폭 1200mm 이하, 기장 30m 이하, 부하 100kg / m 이하를 기준으로합니다.
작업자와 공구 대차만을 반송하는 경부하의 맨컨베이어에 최적입니다.

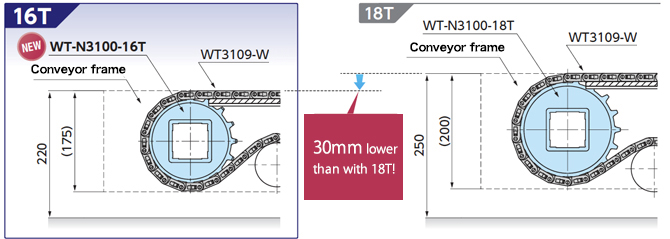

WT3109-W형 저상 컨베이어 단면도(참고예)
주) 저상화 컨베이어(컨베이어 높이 최소 220mm)를 실현하려면 체인뿐만 아니라 프레임 강도 등도 고려해야 합니다. 그 때문에, 상기의 사용 조건하에서의 사용을 추천합니다.
-
・체인 상면의 특수한 요철에 의해 미끄럼 방지 효과를 발휘
체인 상면에서의 작업으로 미끄러지기 어렵고 걸기 어려운 형상입니다.
-

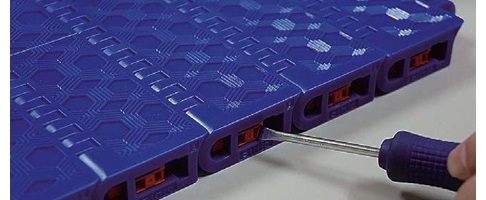

・핀 누락 방지 기구에 슬라이드식 플러그를 채용
체인의 절단 연결 작업이 용이하고, 체인의 부분 교환, 메인터넌스 시간의 단축이 가능합니다.
주) 본 체인 및 적용 스프로킷의 채용을 검토할 때에는 사용 조건(용도, 반송물, 기장, 분위기, 속도, 온도 등)을 확인하신 후 당사에 문의해 주십시오.
■용도
아래는 당사가 추천하는 업계입니다.
반송 능력(컨베이어 속도)·반송물(중량, 형상)·환경·용도 등에 의해 사용할 수 없는 경우가 있습니다.
선정시의 기준으로서 활용해 주십시오.
기재되어 있지 않은 용도・조건이 있으면 당사에 문의해 주십시오.
추천 업계/반송물 사이즈 (●：추천 ○：사용 가능 △：반송 조건에 따라 다릅니다)
| 반송 사이즈 (중량) |
산업 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 만든 캔 | 음료 | 타이어 | 기계 부품 관련 | 물류 | 약품 | 제빵・식품 | 이차 전지 | 반도체 · 태양광 패널 관련 |
|
| 큰 | △ | △ | ○ | ● | ● | △ | △ | △ | △ |
| 중간 | △ | △ | ○ | ● | ● | △ | △ | △ | △ |
| 작은 | △ | △ | ○ | ○ | ○ | △ | △ | △ | △ |
용도
- ■인원 반송(맨 컨베이어)
- ■대차 반송
상품 일람
※형식 클릭으로 상세 정보를 표시합니다.
| 체인 피치 mm | 31.75 |
|---|---|
| 용도 | 직선 반송용 |
| 체인 타입 | 클로즈 타입 |
| - | |
| 본체 체인 사양 | - |
| 핀 타입 | - |
| 핀 재질 | - |
| 핀 모양 | - |
| 톱 플레이트 두께 mm | - |
| 푸셔 재질 | - |
| 기타 기능 | - |
| 모델 | WT3109-W |
|
|
| 체인 폭 mm | 300～ |
| 편성 단위 | 100mm마다 |
