스틸 시리즈 오픈형 TKH형
- 링크의
단축·연장
- TK형보다 중하중・저빈도로의 사용에 적합한 케이블 베이어 입니다
- ・TK형보다 더욱 고강도・고강성이므로 장스트로크로 사용할 수 있습니다.
- ・TK형보다 중하중으로 비교적 사용 빈도가 적은 용도로 사용할 수 있습니다.
- ・중하중・고주파수에서의 사용의 경우는, 스틸 시리즈 중하중 TKV형, TKI형을 검토해 주십시오.
- ・스테인리스 사양 등 풍부한 특수 사양의 대응이 가능합니다.

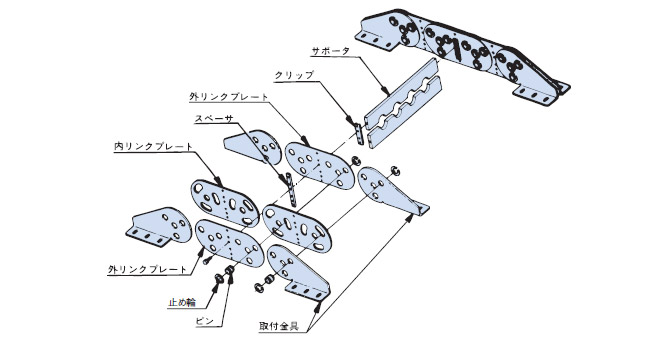

구조
특징
1. 고강도·고강성·내열성
스틸 링크와 알루미늄 서포터로 구성되어 있으며, 높은 강도와 내구성이 있습니다.
2. 안전 설계
굴곡부에 클리어런스가 작은 소판형의 링크 플레이트를 채용해, 굴곡부에서도의 것이 씹는 리스크를 경감한 설계입니다.
3. 케이블 호스에 맞춘 서포터
케이블 호스가 케이블 베이어의 궤도 위를 통과하도록 삽입하는 케이블 호스에 맞추어 서포터의 구멍 가공을 하므로 케이블 호스의 마모, 손상이 적어집니다.
4. 절단 연결이 용이
링크는 핀과 스냅 링으로 연결되어 있으며 연결이 쉽습니다.
특수 사양
카탈로그 · 취급설명서
상품 일람
※클릭으로 상세 정보를 표시합니다.
| 케이블 ・호스 최대 외경 mm |
내부 높이 mm |
내부 폭 mm |
피치 mm |
굴곡 반경 mm |
|||
|---|---|---|---|---|---|---|---|
| 350 | 450 | 600 | 750 | ||||
| 110 | 주문 치수 |
주문 치수 |
250 | TKH250R350 | TKH250R450 | TKH250R600 | TKH250R750 |
