TERUS

제품 사진
  • 웜 감속기에 기어 모터를 조합한 헬리컬 웜 모터입니다.
  • 고강도・정숙성・콤팩트화가 요구되는 장치에 직교・ 고감속 대응이 가능합니다.
  • ※본제품은 매번 제작품이므로 당사에 문의해 주십시오.

특징

  • · 터프니스

    고감속의 경우, 최종단 기어의 강도가 결정수가 됩니다. 최종단 기어는 웜 기어이므로, 이물등의 물림에 대해서, 깨지기 어려운 웜 기어 모터입니다.

  • ・컴팩트

    헬리컬 기어 + 웜 기어의 조합으로 직교· 고감속을 일체형으로 응축. 장치의 콤팩트화, 부품 점수 삭감에 의한 코스트 다운에 공헌합니다.

  • · 침묵

    정숙한 웜 기어와 정숙성을 극한까지 추구한 기어 모터 과의 조합에 의해, 정숙성이 요구되는 무대 장치 등에 다수의 채용 실적이 있습니다.

  • · 풍부한 옵션

    기어 모터의 풍부한 옵션을 그대로 활용할 수 있으므로, 해외 규격(CE, UL, CCC 등)이나 이전압, 옥외 사양, 인버터 모터 등, 폭넓게 대응할 수 있습니다.

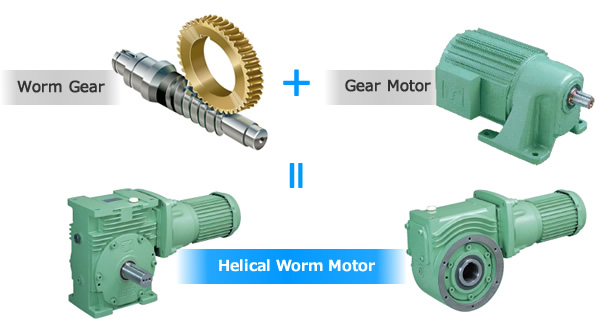

웜기어와 헬리컬 기어의 저스트 콤비네이션

그림

직교・ 고감속 출력 중실축 타입 EWGM・TDGM-S

  • ・감속비： 1/100～1/3600
  • ・모터： 0.1kW～2.2kW
  • ・출력 토크： 39N・m～11143N・m

직교・ 고감속 출력 중공축 타입 SWGM・TDGM-H

  • ・감속비： 1/100～1/3600
  • ・모터： 0.1kW～2.2kW
  • ・출력 토크： 39N・m～11143N・m

제품 사양

타입 용도
A타입(표준사양) 모든 장치에 대응할 수 있는 고효율&출력 중시의 조합
B 타입 (셀프 록 사양) 승강기·반전기 등에 적합한 셀프 락성을 중시한 조합
C 타입 (에코 사양) 생 쓰레기 처리기·파쇄기 등으로 예측되는 충격에 고려한 기어 강도 중시의 조합
X타입(특수사양) 애플리케이션에 맞는 맞춤형 조합

더 자세히

카탈로그 · 취급설명서

형번 표시 예

A타입
표준 사양		 EWGM 125 S A T 3600 L 020 B
B타입
셀프 록 사양		 SWGM 100 H B V 1200 LF 010 ZH - K
C타입
에코 사양		 TDGM 255 H C B 1800 DF 151 B W ｜
｜
X타입
조합 특수		 TDGM 150 S X V 4800 LF 010 ｜
｜		 ｜
｜		 ｜
｜
|
웜 사이즈
 ｜
｜
｜
｜
｜
｜
｜
｜		 ｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜		 ｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜		 ｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜		 ｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜		 ｜
｜
｜
｜
｜
｜
｜
｜		 ｜
｜
｜
｜		 ｜
｜		 |
※ 감속기 옵션
EWJGM: 50, 63, 70
EWGM: 80, 100, 125, 150, 175, 200
SWJGM: 50, 63, 70
SWGM: 80, 100, 125, 150, 175, 200
TDGM: 175, 200, 225, 250, 280, 315
　		 |
※ 모터 옵션
|
브레이크 유무
무기호: 브레이크 없음
B: 브레이크 포함
출력축 형상 |
모터 용량(예)
020: 삼상 0.2kW
S: 중실축 (EWJGM, EWGM, TDGM)
H: 중공축(SWJGM, SWGM, TDGM)
　
사양 축 배치
[S: 중실축]
설치 T・B・E: L, R, LR
설치 V: LU, RU, LD, RD, LUD, RUD
[H: 중공축]
설치 T・B・E: LF, RF, DF
설치 V: LF, RF
A: 표준 사양
B: 셀프록 사양
C: 에코 사양
X: 특수 조합
설치 방향
T: 출력축 수평
B: 출력축 수평
V: 출력축 수직
E: 출력축 수평
(EWJGM, SWJGM 전용)		 |
총 감속비 (호칭 감속비 : 예)
600: 1/600
1200: 1/1200

※감속기 옵션 기호 앞에 「－」(하이픈)을 기입해 주십시오.

※축 배치 방향은 모터측에서 본 경우입니다.

※모터 옵션 기호, 감속기 옵션 기호에 대해서는 이쪽을 참조해 주십시오.

기타

TERUS의 자세한 내용, 가격 및 배달에 대해서는 당사에 문의해 주십시오.
