파워록 TF 시리즈
표준 사양
- ・이너링, 아우터링, 스페이서, 체결 볼트의 4부품으로 구성되어 있습니다.
- ・국내외 불문하고 많은 메이커가 갖추어져 있어, 호환성이 높은 시리즈입니다.
- 적용 축경：Φ6～Φ90
- トルク範囲：11～8820N・m
- 적용 공차: 축: h8 보스 구멍: H8
- 적용면 조도: Ra1.6
무전해 니켈 도금 사양
- ・본체에는 박리가 없는, 무전해 니켈 도금을 실시하고 있습니다.
- ・체결 볼트에는 윤활 효과가 있는 특수 표면 처리를 실시하고 있어, 조립시의 오일 도포는 불필요합니다.
- ・치수, 전달 토크 모두 TF 표준 시리즈와 동일합니다. 토크다운이 없습니다.
- ・내외경비가 작고, Φ10부터 구색하고 있어, 표준 시리즈와 같이 작은 직경 보스에 최적입니다.
- 적용 축경：Φ10～Φ90
- トルク範囲：44～8820N・m
- 적용 공차: 축: h8 보스 구멍: H8
- 적용면 조도: Ra1.6

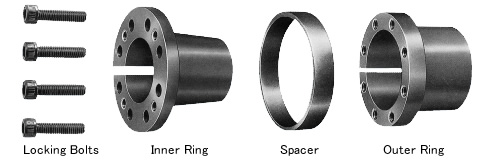

구조
싱글 테이퍼
・ 파워록 TF시리즈는, 이너링, 아우터링, 스페이서, 체결 볼트의 4부품으로 구성되어,
체결 볼트를 체결하는 것만으로 강력하게 체결할 수 있습니다.
취급방법
카탈로그 · 취급설명서
형번 표시 예
| PL | 010 | X | 018 | TF | - | KP |
| | 축경 |
| 외경 |
| 시리즈 이름 |
| 사양 |
|||
| 없음 : 표준 사양 KP:무전해 니켈 도금 사양 |
