범용, 고하중 컨베이어 체인　ATA사양

製品写真
  • AT사양의 상위 사양 (고급 모델)
  • AT사양 비해 부시와 롤러 사이의 내마모 성능이 2배, 핀과 부시 사이의 내마모 성능이 1.5배, 최대 허용 장력 1.2배로 향상되었습니다.
  • RF08 ~ RF36 사이즈 R 롤러, F 롤러에만 대응.
  • 사용 분위기 온도：-20℃*～200℃
  • ※-20℃ 이하에서의 사용에 대해서는 당사에 문의해 주십시오.

※ 절단 연결를 용이하게 할 수 있는 연결 링크「스크류 록 링크」도 맞추어 검토해 주세요.

バナー画像

카탈로그 · 취급설명서

특징

ATA사양은 AT사양에 대해 내마모 성능과 최대 허용 장력 향상되었습니다.

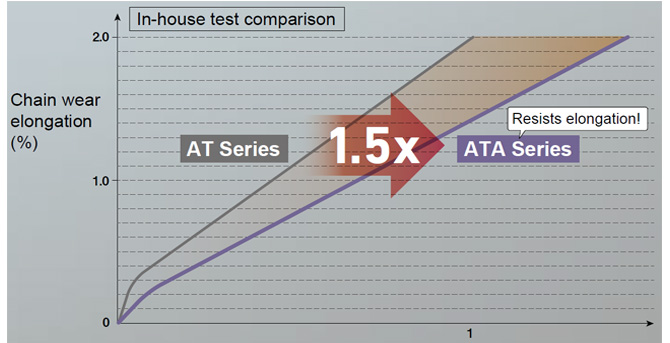

  • ・핀~부시 사이의 내마모 성능 1.5배

    ピン～ブシュ間の耐摩耗性能1.5倍

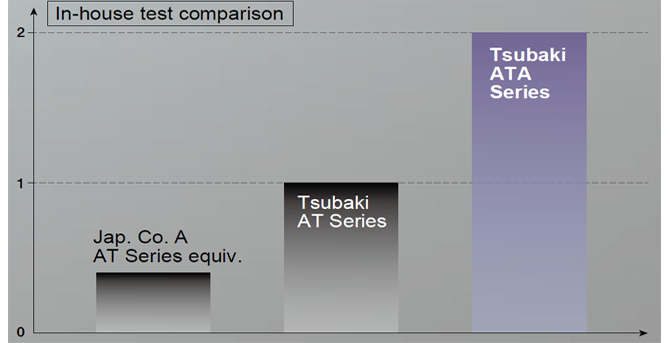

  • ・부시~롤러간의 내마모 성능 2배

    ブシュ～ローラ間の耐摩耗性能2倍

  • ・ 최대 허용 장력 1.2배

※ 최대 허용 장력 이란, 피로 한도나 허용 면압 등에 의해 설정한 수치입니다.

상품 일람

※클릭으로 상세 정보를 표시합니다

※ 최대 허용 장력은, 당사 설계 기준에 근거해 계산한 값이며, 계산 강도가 됩니다. 특별히 제한이 없는 한 대형 컨베이어 체인의 선정에는 최대 허용 장력을 사용합니다.
이 값은 제조업체에 따라 다릅니다. 보증 값이 아닙니다.

※평균 인장 강도는 당사에 문의해 주십시오.

미터계 피치

사이즈 롤러
유형		 피치 롤러
외경		 안쪽 링크
내부 폭
100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF08 R --- RF08125R-ATA RF08150R-ATA --- --- --- --- --- 44.5 27
F --- RF08125F-ATA RF08150F-ATA --- --- --- --- --- 44.5
RF10 R RF10100R-ATA RF10125R-ATA RF10150R-ATA --- --- --- --- --- 50.8 30
F --- RF10125F-ATA RF10150F-ATA --- --- --- --- --- 50.8
RF12 R --- --- --- RF12200R-ATA RF12250R-ATA --- --- --- 65 37.1
F --- --- --- RF12200F-ATA RF12250F-ATA --- --- --- 65
RF17 R --- --- --- RF17200R-ATA RF17250R-ATA RF17300R-ATA --- --- 80 51.4
F --- --- --- RF17200F-ATA RF17250F-ATA RF17300F-ATA --- --- 80
RF26 R --- --- --- --- RF26250R-ATA RF26300R-ATA RF26450R-ATA --- 100 57.2
F --- --- --- --- RF26250F-ATA RF26300F-ATA RF26450F-ATA --- 100
RF36 R --- --- --- --- --- RF36300R-ATA RF36450R-ATA RF36600R-ATA 125 66.7
F --- --- --- --- --- RF36300F-ATA RF36450F-ATA RF36600F-ATA 125
※상기의 피치 이외도 제작 가능한 경우가 있습니다. 문의하십시오. 이 페이지 위로 돌아가기
