플라스틱 톱 체인​ TPUH-BO형

製品詳細情報へ
  • チェーンピッチ
    38.1mm
  • 곡선 반송용
2026년 7월부터 일부의 형번으로 사양 변경 또는 판매 종료를 예정하고 있습니다.
자세한 것은 이쪽으로부터 확인해 주세요.
  • TTUP형이나 TPU형보다 최소 횡방향 굽힘 반경 작아(R=190mm), 컴팩트한 레이아웃이 가능
  • 전후의 링크의 스키마를 작게 하는 빗 치상 플레이트를 채용하고 있어, 디저트 컵 등의 불안정한 용기의 반송에 최적입니다.

특징

  • ・TTUP형이나 TPU형보다 최소 횡방향 굽힘 반경 작고(R=190mm), 컴팩트한 레이아웃이 가능합니다.
  • ・전후의 링크의 스키마를 작게 하는 빗 치상 플레이트를 채용하고 있어, 디저트 컵 등의 불안정한 용기의 반송에 최적입니다.

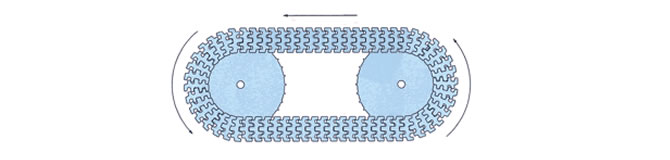

  • ・수평 반송 컨베이어로서도 이용할 수 있습니다. (아래 그림 참조)
    • 水平搬送イメージ図

노트

1.MBLF형(MBLF879)의 상당품입니다.

2. 수평 반송의 경우 전용 스프로킷을 사용하십시오.

　수평 반송 전용 스프로킷은 이쪽으로부터

■용도

아래는 당사가 추천하는 업계입니다.

반송 능력(컨베이어 속도)·반송물(중량, 형상)·환경·용도 등에 의해 사용할 수 없는 경우가 있습니다.

선정시의 기준으로서 활용해 주십시오.

기재되어 있지 않은 용도・조건이 있으면 당사에 문의해 주십시오.


추천 업계/반송물 사이즈 (●：추천 ○：사용 가능 △：반송 조건에 따라 다릅니다)

반송 사이즈
(중량)		 산업
만든 캔 음료 타이어 기계 부품 관련 물류 약품 제빵・식품 이차 전지 반도체 ·
태양광 패널 관련
큰 △ △ △ △ △ △ △ △ △
중간 ● ● △ ● ● ● ● △ △
작은 ● ● △ ● ● ● ● △ △

용도

  • ■ 디저트 컵 등의 불안정한 용기의 반송

상품 일람

※형식 클릭으로 상세 정보를 표시합니다.

체인 피치 mm 38.1
용도 곡선 반송용
체인 타입 -
-
본체 체인 사양 -
핀 타입 스테인리스 핀 타입
핀 재질 SUS304 상당
핀 모양 D 핀
톱 플레이트 두께 mm 4.8
푸셔 재질 -
기타 기능 떠오름 방지 어태치먼트 (탭) 있음
모델 TPUH-BO
톱 플레이트 폭 mm 82.6, 114.3

노트

1.플라핀 타입은 제작할 수 없습니다.

2.피팅 핀만의 판매는 하고 있지 않습니다.

카탈로그 · 취급설명서

반송 조건·곤란·체인 재질로 체인을 찾고 싶은 분은 이쪽으로부터
