파워록 SL 시리즈
- 보스의 외측에서 체결하는 외부 조임 타입입니다.
- ・감속기를 비롯한 중공축의 체결에 최적입니다.
- ・설계상, 보스의 두께가 잡히지 않는 경우에도 사용하실 수 있습니다.
- ※ 조립시 보스 이동은 없습니다.
- ※중공축에 이용되는 경우에는, 선정시에 중공축 내경의 검토가 필요합니다. 자세한 내용은 문의하십시오.
표준 사양
- ・특수 표면 처리를 실시하고 있으므로, 조립시의 오일 도포는 불필요합니다.
- ・축경이 굵어질수록 큰 토크 전달이 가능해집니다.
- ・심플 구조로 설치, 분리가 용이합니다.
- 적용 축경：Φ24～Φ300
- トルク範囲：167～290000N・m
- 적용 공차: 보스 외경: h7 보스 구멍: H7 (적용 축 공차: h6)
- 적용면 조도: Ra1.6
구조
더블 테이퍼

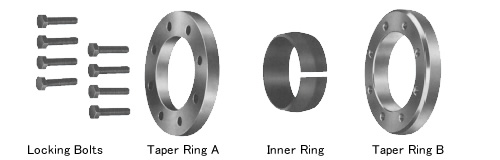

・ 파워록 SL 시리즈는, 테이퍼링 A, B의 내경 및 이너링의 외경은 테이퍼로 되어 있어,
체결 볼트를 체결하면 테이퍼링 A, B가 테이퍼면을 미끄러지면서 이동합니다.
카탈로그 · 취급설명서
형번 표시 예
| PL | 024 | X | 050 | SL |
| | 축경 |
| 외경 |
| 시리즈 이름 |
상품 일람
※클릭으로 상세 정보를 표시합니다.
| 표준 사양 |
|---|
| PL024X050SL |
| PL030X060SL |
| PL036X072SL |
| PL044X080SL |
| PL050X090SL |
| PL055X100SL |
| PL062X110SL |
| PL068X115SL |
| PL075X138SL |
| PL080X145SL |
| PL090X155SL |
| PL100X170SL |
| PL110X185SL |
| 표준 사양 |
|---|
| PL125X215SL |
| PL140X230SL |
| PL155X265SL |
| PL165X290SL |
| PL175X300SL |
| PL185X330SL |
| PL195X350SL |
| PL200X350SL |
| PL220X370SL |
| PL240X405SL |
| PL260X430SL |
| PL280X460SL |
| PL300X485SL |
