파워실린더 F 시리즈
- 배터리 전원으로 사용할 수 있는 정격 추력 100N 이상의 심플한 전동 실린더입니다.
- 작동부와 모터부가 직교한 컴팩트한 설계입니다.
- 정격추력：100N～6.00kN
- 정격 속도：8～54mm/s
특징
-
・소형・경량, 설치 스페이스를 유효 활용
작동부와 모터부를 직교로 배치한 컴팩트 설계입니다. 클레비스 쇠장식은 직교하는 2방향으로 비어 있으므로, 상대 기계에 간섭하지 않도록 4방향으로 설치를 선택할 수 있습니다.
-
・옥외에서의 사용이 가능
농업기계나 입체 주차장 등 옥외에서의 사용에 최적입니다.
-
· 풍부한 옵션
위치 검출 유닛, 과부하 검출 유닛 등 각종 옵션을 풍부하게 준비했습니다.

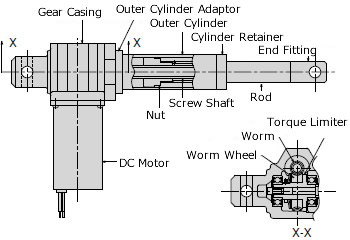

구조
카탈로그 · 취급설명서
형번 표시 예
| LPF | 040 | L | 2.0 | V |
| | 시리즈 이름 |
| 정격추력 |
| 정격 속도 |
| 스트로크 |
| 전압 기호 |
| 파워실린더 F 시리즈 |
010：100N{10.2kgf} 020：200N{20.4kgf} 040：400N{40.8kgf} 100：1.00kN{102kgf} 200：2.00kN{204kgf} 300：3.00kN{306kgf} 600：6.00kN{612kgf} |
L, M, H 각 기종의 속도는 자세한 정보 참조하십시오. |
0.5：50mm 1.0：100mm 1.5：150mm 2.0：200mm 2.5：250mm 3.0：300mm 4.0：400mm 5.0：500mm 6.0：600mm |
기호 없음: DC12V V:DC24V |
■ 쯔바키형번내비
정격추력
작동 가능한 정격의 추력입니다.
정격 속도
정격추력발생시의 동작속도입니다.
각 기종의 속도값은 상세 정보를 참조하십시오.
스트로크
작동부의 스트로크 거리입니다.
추력에 따라 제작 가능 범위가 다릅니다.
전압 기호
V:DC24V 전원 대응이 됩니다.
옵션 기호
L: 스트로크 조정용 리미트 스위치 부착입니다.
K2: 스트로크 위치를 검출하는 마이크로 스위치를 내장합니다.
P: 전위차계가 있습니다.
J: 쟈바라 첨부입니다.
※옵션을 포함한 형번에 대해서는 ■여기에서 확인해 주십시오.
제품 형번
※ 형번 클릭으로 상세 정보를 표시합니다.
