플라스틱모듈러체인 WT1515G-M형
- チェーンピッチ
15mm - 직선 반송용
- 클로즈 타입
- 벨트 컨베이어와 같은 체인 폭 50mm, 100mm에도 대응할 수 있기 때문에 벨트 컨베이어로부터의 치환에 최적인 WT1510 시리즈
- 작은 피치로 소품 반송에 적합합니다.
특징
-
・체인 폭 100mm 추가
벨트 컨베이어와 같은 50mm 폭, 100mm 폭에 대응할 수 있기 때문에, 벨트 컨베이어로부터의 치환에 대응하기 쉬워졌습니다.
-
・사행 방지 터치먼트 있음
좌우 속도 차이가 있는 싱글 파일러 등에 최적입니다.
-
・데트 플레이트리스(직교 레이아웃)
노즈바를 사용할 수 있습니다. (맞대기 배치 레이아웃도 가능합니다.)
노즈바를 사용한 컨베이어와 WT1505GTO-M형과 조합함으로써 반송물의 잔류도 없는 직교 레이아웃이 가능합니다.
곡선 벨트 사용했을 때와 비교해 스페이스, 모터수의 삭감, 곡선 컨베이어의 전후의 승 이동 조정(고저차)이 불필요하게 됩니다.
플라스틱모듈러체인
모터수 2개/승 이동 조정: 1개소

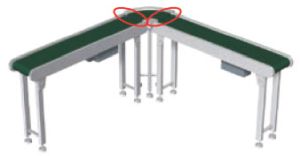

벨트 컨베이어 예 1
모터수 3개/승 이동 조정:2개소

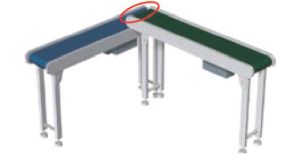

벨트 컨베이어 예 2
모터수 2개/승이 조정:고저차
〇：이송 조정 개소
■용도
아래는 당사가 추천하는 업계입니다.
반송 능력(컨베이어 속도)·반송물(중량, 형상)·환경·용도 등에 의해 사용할 수 없는 경우가 있습니다.
선정시의 기준으로서 활용해 주십시오.
기재되어 있지 않은 용도・조건이 있으면 당사에 문의해 주십시오.
추천 업계/반송물 사이즈 (●：추천 ○：사용 가능 △：반송 조건에 따라 다릅니다)
| 반송 사이즈 (중량) |
산업 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 만든 캔 | 음료 | 타이어 | 기계 부품 관련 | 물류 | 약품 | 제빵・식품 | 이차 전지 | 반도체 · 태양광 패널 관련 |
|
| 큰 | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| 중간 | ● | ● | △ | ● | ● | ● | ● | ● | ● |
| 작은 | ● | ● | △ | ● | ● | ● | ● | ● | ● |
용도
- ■소형 경량 용기 반송
상품 일람
※형식 클릭으로 상세 정보를 표시합니다.
| 체인 피치 mm | 15 |
|---|---|
| 용도 | 직선 반송용 |
| 체인 타입 | 클로즈 타입 |
| - | |
| 본체 체인 사양 | - |
| 핀 타입 | - |
| 핀 재질 | - |
| 핀 모양 | - |
| 톱 플레이트 두께 mm | - |
| 푸셔 재질 | - |
| 기타 기능 | 사행 방지 어태치먼트 있음 |
| 모델 | WT1515G-M |
|
|
| 체인 폭 mm | 50, 100 |
