쇼크 가드 TGF 시리즈
- 복귀 위치 정밀도가 뛰어난 타입
- ・드라이브 플레이트의 지지 베어링에는 예압을 가함으로써 간극을 없애고, 설치면을 연마함으로써 출력의 설치면 정밀도가 좋아지고 있습니다.
또한 흔들림 정밀도가 필요한 경우는 조립 후에 구멍 기준으로 설치면을 연마하여 조립에 의한 약간의 흔들림의 오차를 없애는 것도 가능합니다. - ・백래시가 극소로 복귀 위치 정밀도가 좋고, 인덱서에 최적입니다.
- ・과부하의 원인을 제거한 후, 구동측을 회전하는 것만으로 자동적으로 다시 맞물립니다.
- ・토크의 전달 소자가 되고 있는 볼&포켓의 배열은, 1곳에서 밖에 맞지 않는 독특한 조합이 되어 있습니다.
구조

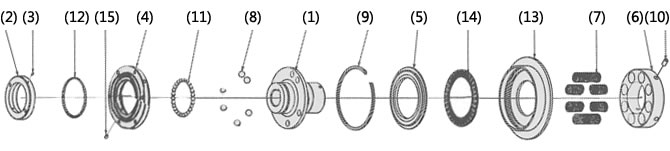

TGF20～45
(1) 허브 (2) 엔드 너트 (3) 육각 구멍 부착 나사 (4) 드라이브 플레이트 (5) 슬라이드 플레이트 (6) 조절 너트
(7) 코일 스프링 (8) 드라이브 볼 (강구 A) (9) 스냅 링 (10) 육각 구멍 부착 나사 (11) 강구 B (12) 강구 C
(13) 하우징 (14) 스러스트 베어링 (15) 육각 홀 고정 나사

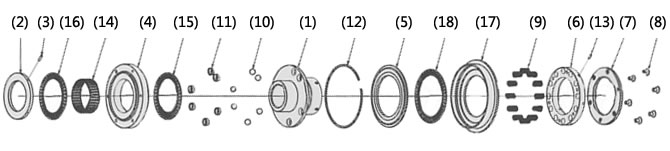

TGF65～90
(1) 허브 (2) 엔드 너트 (3) 육각 구멍 부착 나사 (4) 드라이브 플레이트 (5) 슬라이드 플레이트 (6) 조절 너트
(7) 스프링 홀더 (8) 육각 구멍 부착 접시 나사 (9) 코일 스프링 (10) 드라이브 볼 (강구 A) (11) 부시
(12) 스냅 링 (13) 육각 구멍 부착 나사 (14) 레이디얼 베어링 (15) 스러스트 베어링 A
(16) 스러스트 베어링 A (17) 하우징 (18) 스러스트 베어링 B
작동 원리
TGF 시리즈의 작동 원리를 애니메이션으로 봐 주세요.
통상시(결합시)
TGF 시리즈의 동력은 허브에서 들어가 드라이브 볼을 통해 출력측 드라이브 플레이트로 전달됩니다. (또는 그 반대)
이 드라이브 플레이트에 스프로킷 이나 타이밍 풀리를 볼트로 직접 설치 사용합니다.
허브의 플랜지 부분에 몇 개의 드라이브 볼이 들어가는 구멍이 설치되어 거기에 드라이브 볼이 배치되어 있습니다. 출력측이 되는 드라이브 플레이트에는, 드라이브 볼이 들어가는 포켓이 있어,
드라이브 볼을 코일 스프링으로 슬러스 트레이스를 통해 가압된 상태로 동력 전달됩니다.
과부하시(트립시)
과부하가 발생하면 드라이브 볼은 슬러스 트레이스를 코일 스프링 측으로 밀어 올려 회전하면서 드라이브
플레이트 포켓에서 튀어나오는 동력을 차단합니다.
이때 커버가 코일 스프링측으로 이동하기 때문에 이 이동량을 TG 센서 등으로 검지함으로써 과부하 발생 후 구동원을 자동적으로 정지시킬 수 있습니다.
복귀 방법
과부하 후, 재기동하면 자동적으로 1회전 이내로 정위치 복귀합니다.
TGF 시리즈는 작동 후 회전을 계속하면 연속 복귀하므로 과부하 발생 후 TG 센서 등으로 과부하를 검출하여 즉시 구동원을 정지시켜 주십시오.
사양(표준 기종)
| 설정 토크 범위 N・m | 반복 작동 토크 정밀도 | 백래시 | 복귀 방법 |
|---|---|---|---|
| 6.0～4900 | ±5% | 극소 | 자동 |
■타입 2：타이밍 풀리 등을 직접 설치 가능. 축용 고정 나사를 외부에서 체결 가능.
■ 타입 3 : 타입 2보다 얇고 파워록 설치에 최적. (자세한 내용은 링크 대상 참조)
■타입 5：엑트플렉스를 조합한 커플링 타입으로 각도의 오차를 허용.
■타입 7：엑트플렉스를 조합한 커플링 타입으로 각도와 평행도의 오차를 허용.
카탈로그 · 취급설명서
형번 표시
※단체 타입
| TGF | 20 | - | L | 2 | - | TH20JD2 | - | N19 |
| | 시리즈 |
| 사이즈 |
｜ ｜ ｜ ｜ |
| 유형 2: 타입 2 3: 타입 3 |
| 축 구멍 기호 |
| 토크 설정값 N･m |
|||
| 스프링 강도 L: 약 스프링 M: 중 스프링 H: 강한 스프링 |
||||||||
※커플링 타입
| TGF | 20 | - | L | 5 | - | TH20PD2 | X | CH30PD2 | - | N18 |
| | 시리즈 |
| 사이즈 |
｜ ｜ ｜ ｜ |
| 유형 5: 타입 5 7：타입 7 |
| 쇼크 가드 측 축 구멍 기호 |
| 커플링측 축 구멍 기호 |
| 토크 설정값 N･m |
||||
| 스프링 강도 | ||||||||||
| 축 구멍 지름 공차 | 축 구멍 지름 | 키 홈 공차 | 멈춤 나사 위치 | |
|---|---|---|---|---|
| T | H | 20 | P | D2 |
| C | H | 30 | P | D2 |
| T:ショックガード側 C:カップリング側 | F:F7 G:G7 H:H7 |
축 구멍 직경은 1mm 단위입니다 |
J : 신 JIS Js9 (표준) P:신 JIS P9 F: 구 JIS F7 |
 [클릭으로 확대] |
주) 쇼크 가드 측의 고정나사 위치는 조절 너트측에서 본 위치, 커플링측의 고정나사 위치는 허브 단면에서 본 위치입니다.
■ 쯔바키형번내비
제품 형번
※ 형번 클릭으로 상세 정보를 표시합니다.
| 설정 토크 범위 N･m |
단체 | 커플링 타입 | ||||
|---|---|---|---|---|---|---|
| 축 구멍 직경 범위 mm |
형번 | 커플링측 축 구멍 직경 범위 mm |
형번 | |||
| 유형 2 | 유형 3 | 유형 5 | 유형 7 | |||
| 6.0～20 | 10～20 | TGF20-L2 | TGF20-L3 | 17～42 | TGF20-L5 | TGF20-L7 |
| 12～40 | TGF20-M2 | TGF20-M3 | TGF20-M5 | TGF20-M7 | ||
| 24～80 | TGF20-H2 | TGF20-H3 | TGF20-H5 | TGF20-H7 | ||
| 10～74 | 12～30 | TGF30-L2 | TGF30-L3 | 17～60 | TGF30-L5 | TGF30-L7 |
| 20～147 | TGF30-M2 | TGF30-M3 | TGF30-M5 | TGF30-M7 | ||
| 40～294 | TGF30-H2 | TGF30-H3 | TGF30-H5 | TGF30-H7 | ||
| 30～156 | 22～45 | TGF45-L2 | TGF45-L3 | 27～74 | TGF45-L5 | TGF45-L7 |
| 60～313 | TGF45-M2 | TGF45-M3 | TGF45-M5 | TGF45-M7 | ||
| 120～568 | TGF45-H2 | TGF45-H3 | TGF45-H5 | TGF45-H7 | ||
| 50～269 | 32～65 | TGF65-L2 | TGF65-L3 | 47～95 | TGF65-L5 | TGF65-L7 |
| 100～539 | TGF65-M2 | TGF65-M3 | TGF65-M5 | TGF65-M7 | ||
| 200～1078 | TGF65-H2 | TGF65-H3 | TGF65-H5 | TGF65-H7 | ||
| 300～1225 | 47～90 | TGF90-L2 | TGF90-L3 | 52～118 | TGF90-L5 | TGF90-L7 |
| 600～2450 | TGF90-M2 | TGF90-M3 | TGF90-M5 | TGF90-M7 | ||
| 1200～4900 | TGF90-H2 | TGF90-H3 | TGF90-H5 | TGF90-H7 | ||
옵션
TG 센서
쇼크 가드 전용의 근접 스위치 방식의 과부하 검출 센서입니다. 쇼크 가드의 과부하(플레이트의 축방향 이동)를 검출하여 모터의 정지나 경보를 낼 수 있습니다.
| 교류 타입 | 직류 타입 | ||
|---|---|---|---|
| 형번 | TGS8 | TGS8DN | |
| 전원 전압 |
정격 | AC24～240V | - |
| 사용 가능 범위 | AC20～264V(50/60Hz) | DC10～30V | |
| 소비 전류 | 1.7mA 이하(at AC200V) | 16mA 이하 | |
| 제어 출력 (개폐 용량) | 5～100mA | 최대 200mA | |
| 표시등 | 동작 표시 | ||
| 사용 주위 온도 | -25～+70℃(단 빙결하지 않는 것) | ||
| 사용 주위 습도 | 35～95% RH | ||
| 출력 형태 | - | NPN | |
| 동작 형태 | NC(센서 플레이트를 검지하고 있지 않을 때의 출력 개폐 상태를 나타냅니다) | ||
| 절연 저항 | 50MΩ이상(DC500V메가에서) 충전부 일괄과 케이스간 | ||
| 질량 | 약 45g(코드 길이 2m) | 약 56g(코드 길이 2m) | |
| 잔류 전압 | >> 특성 데이터 참조 | 2.0V 이하(부하 전류 200mA·코드 길이 2m) | |
| 취급설명서 | TG 센서 TGS8 | TG 센서 TGS8DN | |
부하 잔류 전압 특성
치수도
교류 타입 TGS8
직류 타입 TGS8DN
선정계산
쯔바키 쇼크 가드 전 시리즈를 대상으로 사용 조건에 맞는 쇼크 가드를 선정합니다.
이 페이지 상단의 "선정계산 "의 탭을 클릭하십시오.
이 페이지 위로 돌아가기토크 조정

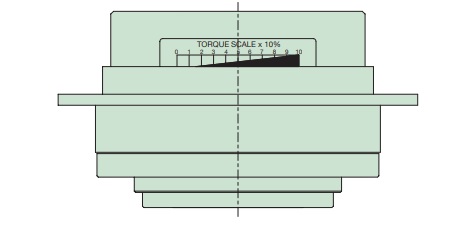

1. 토크 상관도에서 필요한 토크에 해당하는 토크 스케일의 값을 읽고 조정 너트를이 값으로 조이십시오.
조정 너트를 체결하려면 너트의 외주 구멍에 걸쇠 스패너 또는 둥근 막대를 삽입하여 돌려 주십시오.
(주) TGF30, 45 사이즈로 필요한 토크가 높은 경우(200N·m 이상)는 전용 걸쇠 스패너(별매품)를 사용해 주십시오.
또한 TGF65, 90 사이즈로 필요한 토크가 높은 경우는 볼트를 일단 풀어 조절 너트를 필요로 하는 토크 스케일까지 육각 구멍 부착 나사로 조절 너트를 고정하고 마지막으로 볼트를 완전히
체결함으로써 쉽게 토크 조정이 가능합니다.
⇐ 토크 스케일
제품의 토크는 아래의 상관도와 반드시 일치하지 않으므로 기준으로 사용하십시오.
2.토크가 결정되면 그 값을 명판에 추기해 두면 유지보수 시 분해해도 쉽게 이전 설정 토크로 되돌릴 수 있습니다.
덧붙여 너트에 허브의 단면에 합 마크를 각인 해 두면 보다 정확하게 재현할 수 있습니다.

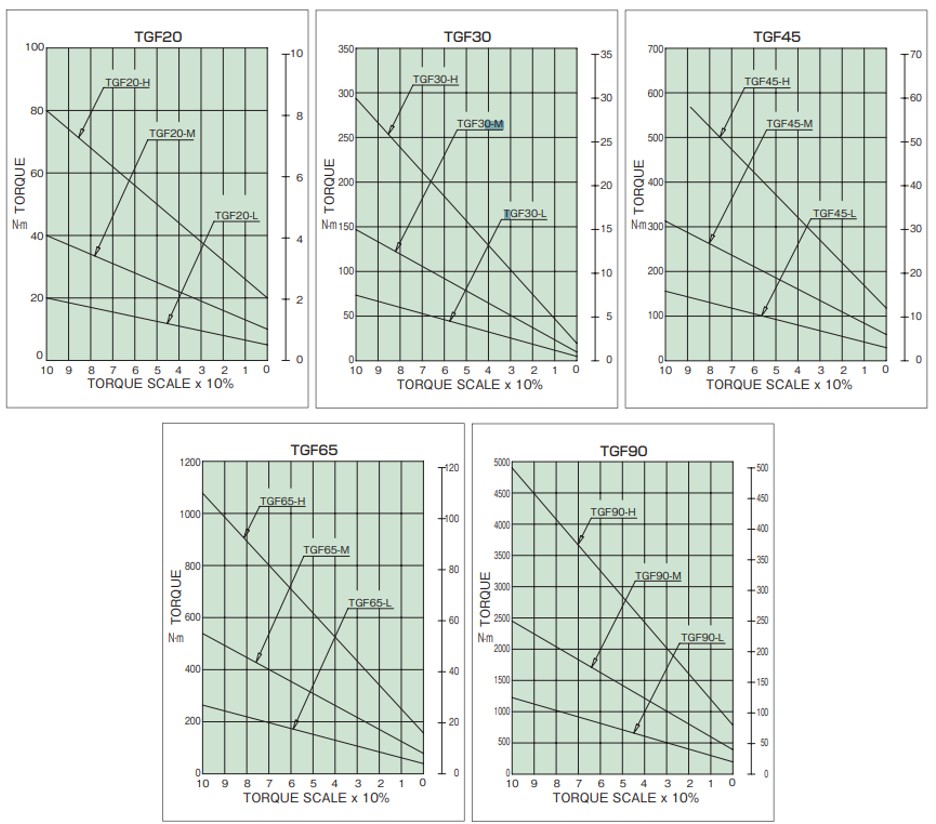

토크 상관도
