파워록 AD-N 시리즈
표준 사양
- ・AS시리즈와 동일 내외경이므로, AS시리즈의 복수개 사용으로부터의 치환이 용이합니다.
- ・Φ19로부터의 구색은 쯔바키만. 소경축의 대용량 토크 전달은 맡겨 주십시오.
- 적용 축경：Φ19～Φ300
- トルク範囲：382～429000N・m
- 적용 공차: 축: h8 보스 구멍: H8
- 적용면 조도: Ra1.6
무전해 니켈 도금 사양
- ・본체에는 박리가 없는, 무전해 니켈 도금을 실시하고 있습니다.
- ・체결 볼트에는 윤활 효과가 있는 특수 표면 처리를 실시하고 있어, 조립시의 오일 도포는 불필요합니다.
- ・치수, 전달 토크 모두 AD-N 표준 사양과 동일합니다. 토크다운이 없습니다.
- ・클리룸 내에서의 대차 차륜축 고정 용도 등, 대용량 토크가 필요한 경우에 적합합니다.
- 적용 축경：Φ50～Φ100
- トルク範囲：4210～26500N・m
- 적용 공차: 축: h8 보스 구멍: H8
- 적용면 조도: Ra1.6

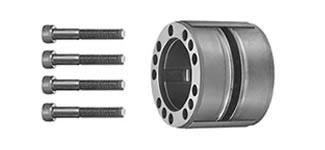

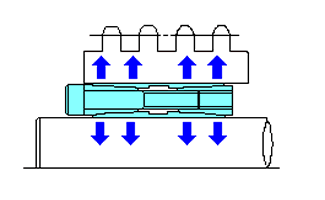

구조
더블 테이퍼
・AD-N시리즈는 볼트 이외는 일체 구조로 되어 있어, 고객에서는 볼트 이외의 분리는 할 수 없습니다.
출하 시 볼트가 삽입되지 않은 구멍은 빼기 탭 구멍입니다.
취급방법
카탈로그 · 취급설명서
형번 표시 예
| PL | 019 | X | 047 | AD-N | - | KP |
| | 축경 |
| 외경 |
| 시리즈 이름 |
| 사양 |
|||
| 없음 : 표준 사양 KP:무전해 니켈 도금 사양 |
||||||
상품 일람
※클릭으로 상세 정보를 표시합니다.
| 무전해 니켈 도금 사양 |
|---|
| PL050X080AD-N-KP |
| PL055X085AD-N-KP |
| PL060X090AD-N-KP |
| PL065X095AD-N-KP |
| PL070X110AD-N-KP |
| PL075X115AD-N-KP |
| PL080X120AD-N-KP |
| PL085X125AD-N-KP |
| PL090X130AD-N-KP |
| PL095X135AD-N-KP |
| PL100X145AD-N-KP |
