드라이브 스프로킷 표준 시리즈 (파일럿 홀)

제품 사진
  • RS​롤러 체인 G8에는 RS​ 스프로킷이 최적입니다.
  • 범용 드라이브체인 (JIS규격, ISO계 규격품)용 스프로킷 입니다. 풍부한 구색을 표준화하고 있습니다.
  • 스틸 타입(치 끝 경화 없음 사양・치 끝 경화 사양), 강력 드라이브 체인 추천 스프라켓의 TOUGH TOOTH ​, 스테인리스 타입, 엠프라 타입
    라인업하고 있습니다.

특징 · 라인업

용도에 맞게 풍부한 라인업에서 선택하실 수 있습니다.

  • ＊스틸 타입：
    범용 타입. 마모성을 향상시킨 이끝 경화 사양도 선택하실 수 있습니다.
  • ＊TOUGH TOOTH：
    주로 강력 드라이브 체인 용으로 강도・내구성을 향상시키고 있습니다.
  • ＊스테인리스 타입：
    주로 스테인리스 체인과 함께 사용합니다. 내식성이 뛰어난 스테인리스강을 사용해, 마모 성능을 향상시킨, 「내마모 사양」도 구비하고 있습니다.
    주) 코팅 체인에는 표면 처리 스프로킷을 사용해 주십시오.
  • ＊엔지니어링 플라스틱 타입：
    나일론계 수지제로, 무윤활 운전이 가능합니다. 경부하 용도에 적합합니다.
  • ＊표면 처리 사양(특형품)：
    요구되는 내식성에 맞추어, 흑염, 무전해 니켈 린 도금, 전기 아연 도금(3가 크로메이트 처리)을 선택할 수 있습니다.
  • ＊축 부착 스프로킷：
    스프로킷과 함께 축을 제작하여 일괄 납입합니다.
×
(드래그로 이동할 수 있습니다)

  • 이끝 경화 사양

    톱니 부분의 강도와 내마모 수명 향상이 필요한 경우 이끝 경화 스프로킷을 권장합니다.
    각 사이즈 잇수의 기계용 탄소강 허브 삭출 사양과 싱글 듀얼 타입(SD)은,
    이끝 부에 경화 처리를 하고 있습니다.

×
(드래그로 이동할 수 있습니다)

스프로킷 스테인리스 타입 내마모 사양

스프로킷 스테인리스 타입 내마모 사양
  • ・스테인리스 체인 HS사양의 추천 스프로킷 입니다.
  • ・스테인리스 타입 스프로킷에 비해 내마모성을 향상시킨 사양입니다.
  • ・스테인리스 체인 HS사양 뿐만이 아니라, SS사양 등으로 마모 수명 대책을 하고 싶은 경우에도 적합합니다.
    * 표면 처리를 실시하고 스테인리스 스프로킷에 비해 긴 수명입니다. (당사 실험 결과에서)
    *내식성은 스테인리스 스프로킷과 동등합니다.
  • ・적용 사이즈：RS40～RS80, RF2040～RF2080
  • ・자세한 것은 문의해 주세요.
×
(드래그로 이동할 수 있습니다)
×
(드래그로 이동할 수 있습니다)

축 부착 스프로킷

  • ・ 스프로킷을 축에 조립하는 공수가 불필요합니다.
  • ・축의 수입 검사가 불필요합니다. 검사 성적표에서 검사 결과의 보고도 가능합니다. (유료)
  • ・납품 후에 그대로 장치에 설치하는 것이 가능합니다. (타임에 의해 베어링 등도 내장합니다)
  • ・ 스프로킷과 축의 수배처가 동일하므로, 별도의 수배에 비해 관리 공수를 생략할 수 있습니다.

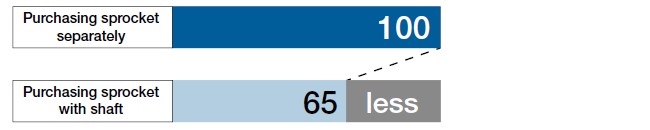

장치에 설치 공수 비교

장치에 설치 공수 비교

스프로킷의 조립이 불필요해져 장치에의 설치 공수가 약 30%~35% 삭감

사양

축 임베디드 타입

축을 스프로킷과 함께 제작,
스프로킷을 포함한 타입.

축 임베디드 타입

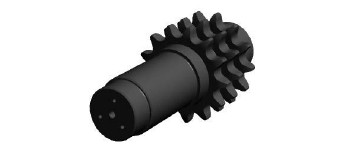

일체형 타입

축을 깎아내어 제작한 타입.

일체형 타입
  • ・ 잠금 스프로킷도 대응합니다.
  • ・위상 맞춤 등 임베디드 필요 사항에 대응합니다.
  • · 자세한 내용은 문의하십시오.

주) 스프로킷 사양 선정시

・고객의 사용 환경이나 이용의 체인 사양에 대응한 스프로킷 사양의 선정이 필요합니다. 자세한 것은 각종 체인과 스프로킷의 적합표를 참조 바랍니다.

・축 구멍은 파일럿 홀 그대로이므로, 사용시에는 고객이 축 구멍 가공이 필요합니다. 축 구멍 가공이 끝난 제품을 요구하는 경우는 이쪽

베어링 홀 가공을 요망하는 경우는 이쪽 키리스 체결을 요망하는 경우는 이쪽

스프로킷 구조

형식 기호 A형
(평판형)		 B형
(편허브형)		 C형
(양 허브형)		 SD형
(싱글 듀얼)
구조 A형 B형 C형 SD형
강력 체인 (SUPER-H · HT 등) 다열 주1 단열 체인을 2개 동시에 걸 수 있는 형상
HB형 HC형
구조별로 구분 토크 리미터의 센터 멤버 등, 회전체에 설치하는 경우 등에 사용합니다. 가장 범용적으로 사용할 수 있습니다. 종동용 스프로킷 이나 B형에서는 키면압이 부족한 경우 등에 사용합니다. 단열 체인을 2개 동시에 걸어 사용합니다.

노트
1. 강력 체인 다열 (HB형, HC형)은 총치폭(가로 피치)이 표준과 다릅니다.

카탈로그 · 취급설명서

형번 표시 예

RS40 - 1 B 21T Q
|
사이즈		 |
열수		 |
허브 형식		 |
잇수		 |
이끝 경화
없음: 이끝 경화 없음
Q: 이끝 경화 사양

RS40 - SD 21T Q
|
사이즈		 |
허브 형식		 |
잇수		 |
이끝 경화
없음: 이끝 경화 없음
Q: 이끝 경화 사양
싱글 듀얼형
(1열 2개 걸림)

RS40 - 1 B 21T - SS
|
사이즈		 |
열수		 |
허브 형식		 |
잇수		 |
사양 기호
SS: 스테인리스
SST: 스테인리스 타입 내마모 사양
P: 엔지니어링 플라스틱

RS80 - 2 B 21T Q - T - K1
|
사이즈		 |
열수		 |
허브 형식		 |
잇수		 |
이끝 경화
없음: 이끝 경화 없음
Q: 이끝 경화 사양		 |
시리즈 기호
T: TOUGH TOOTH		 |
옵션
K1: 코팅 사양

상품 일람

※클릭으로 상세 정보를 표시합니다.

사이즈 타입 스틸 타입
열수 1열용 2열용 SD
(싱글 듀얼)
허브
형식		 1A 1B 1C 2A 2B 2C
모양
RS15 형번 --- RS15-1B□T --- --- --- --- ---
잇수 범위 11T～35T
RS25 형번 --- RS25-1B□T-◇ --- --- --- --- ---
잇수 범위 10T～32T
RS35 형번 --- RS35-1B□T■ --- --- --- --- ---
잇수 범위 9T～75T
RS40 형번 RS40-1A□T■ RS40-1B□T■ RS40-1C□T■ RS40-2A□T■ RS40-2B□T■ RS40-2C□T■ RS40-SD□TQ
잇수 범위 12T～75T 9T～75T 28T～75T 35T～60T 12T～60T 35T～60T 12T～25T
RS50 형번 RS50-1A□T■ RS50-1B□T■ RS50-1C□T■ RS50-2A□T■ RS50-2B□T■ RS50-2C□T■ RS50-SD□TQ
잇수 범위 12T～75T 9T～75T 28T～75T 26T～60T 12T～60T 26T～60T 12T～25T
RS60 형번 RS60-1A□T■ RS60-1B□T■ RS60-1C□T■ RS60-2A□T■ RS60-2B□T■ RS60-2C□T■ RS60-SD□TQ
잇수 범위 12T～75T 9T～75T 28T～75T 23T～60T 12T～60T 23T～60T 12T～25T
RS80 형번 RS80-1A□T■ RS80-1B□T■ RS80-1C□T■ RS80-2A□T■ RS80-2B□T■ RS80-2C□T■ RS80-SD□TQ
잇수 범위 12T～75T 9T～75T 22T～75T 18T～60T 12T～60T 18T～60T 12T～18T
RS100 형번 RS100-1A□T■ RS100-1B□T■ RS100-1C□T■ RS100-2A□T■ RS100-2B□T■ RS100-2C□T■ ---
잇수 범위 12T～75T 10T～75T 22T～75T 15T～60T 12T～60T 15T～60T
RS120 형번 RS120-1A□T■ RS120-1B□T■ RS120-1C□T■ RS120-2A□T■ RS120-2B□T■ RS120-2C□T■ ---
잇수 범위 12T～75T 10T～75T 22T～75T 14T～60T 12T～60T 14T～60T
RS140 형번 RS140-1A□T■ RS140-1B□T■ RS140-1C□T■ --- --- --- ---
잇수 범위 10T～60T 10T～60T 22T～60T
RS160 형번 RS160-1A□T■ RS160-1B□T■ RS160-1C□T■ --- --- --- ---
잇수 범위 10T～60T 10T～60T 22T～60T
RS180 형번 RS180-1A□T■ RS180-1B□T■ RS180-1C□T■ --- --- --- ---
잇수 범위 11T～60T 11T～20T 21T～60T
RS200 형번 RS200-1A□T■ RS200-1B□T■ RS200-1C□T■ --- --- --- ---
잇수 범위 11T～60T 11T～18T 19T～60T
RS240 형번 RS240-1A□T■ RS240-1B□T■ RS240-1C□T■ --- --- --- ---
잇수 범위 11T～60T 11T～14T 15T～60T
RF06B 형번 --- RF06B-1B□T■ --- --- --- --- ---
잇수 범위 9T～60T
RS08B 형번 RS08B-1A□T■ RS08B-1B□T■ --- --- RS08B-2B□T■ --- ---
잇수 범위 12T～60T 9T～60T 12T～60T
RS10B 형번 RS10B-1A□T■ RS10B-1B□T■ --- --- RS10B-2B□T■ --- ---
잇수 범위 12T～60T 9T～60T 12T～60T
RS12B 형번 RS12B-1A□T■ RS12B-1B□T■ --- --- RS12B-2B□T■ --- ---
잇수 범위 12T～60T 9T～60T 12T～60T
RS16B 형번 RS16B-1A□T■ RS16B-1B□T■ --- --- RS16B-2B□T■ --- ---
잇수 범위 12T～60T 9T～60T 12T～60T
사이즈 타입 스테인리스 타입 엔지니어링 플라스틱 타입
열수 1열
허브 형식 1B 1C 1B
모양
RS11 형번 RS11-1B□T-SS RS11-1C□T-SS ---
잇수 범위 12T～48T 12T～48T
RS25 형번 RS25-1B□T-SS --- ---
잇수 범위 10T～40T
RS35 형번 RS35-1B□T-SS --- RS35-1B□T-P
잇수 범위 10T～40T 13T～30T
RS40 형번 RS40-1B□T-SS --- RS40-1B□T-P
잇수 범위 10T～40T 12T～30T
RS50 형번 RS50-1B□T-SS --- RS50-1B□T-P
잇수 범위 10T～40T 13T～30T
RS60 형번 RS60-1B□T-SS --- RS60-1B□T-P
잇수 범위 10T～30T 13T～30T
RS80 형번 RS80-1B□T-SS --- ---
잇수 범위 10T～25T

TOUGH TOOTH 적합 사이즈는 이쪽을 클릭
