톱 롤러 부착 RS 형 체인Fr

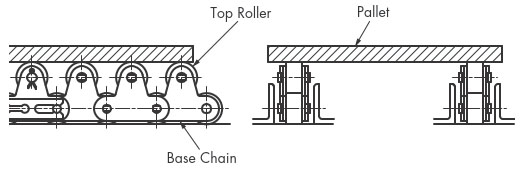

- RS 체인 베이스에 돌출된 링크 플레이트와 자유롭게 회전하는 상단 롤러가 부착된 자유 유동 체인입니다.
- 체인 자체의 폭 치수는 다른 프리 플로우 체인보다 작고 톱 롤러를 양쪽 플레이트로지지하므로 견고한 프리 플로우
컨베이어에 적합합니다. - 표준 사양, 람다(무급유) 사양, SS(스테인리스) 사양을 갖추고 있습니다.
- ＊NP사양 (니켈 도금)도 제작하므로 상담해 주십시오.
카탈로그 · 취급설명서
각 사양에 대해
표준 사양
- ・체인 본체 재질은 롤러 포함, 전부품 스틸제의 열처리 경화품입니다.
- ・톱 롤러는 플라스틱롤러와 스틸 롤러를 선택할 수 있습니다.
- ・使用温度範囲：-10℃～150℃
- ・급유가 필요합니다.
람다(무급유) 사양
- ・소결제 특수함유부쉬의 채용에 의해, 무급유 에서도 장기간 사용하실 수 있습니다. (스틸 톱 롤러에는 급유가 필요합니다)
- ・톱 롤러는 플라스틱롤러와 스틸 롤러를 선택할 수 있습니다.
- ・ 허용 장력은 표준 사양과 같습니다만, 식별을 위해 내・외 플레이트에 흑염 처리 실시하고 있습니다.
- ・使用温度範囲：-10℃～150℃
- ・약품・수중 또는 세정・탈지의 분위기에서의 사용은 피해 주세요.
SS(스테인리스) 사양
- ・체인 본체 및 본체 롤러는 18-8 스테인리스로 내식성이 있습니다.
- ・使用温度範囲：-20℃～400℃
- ・급유가 필요합니다.

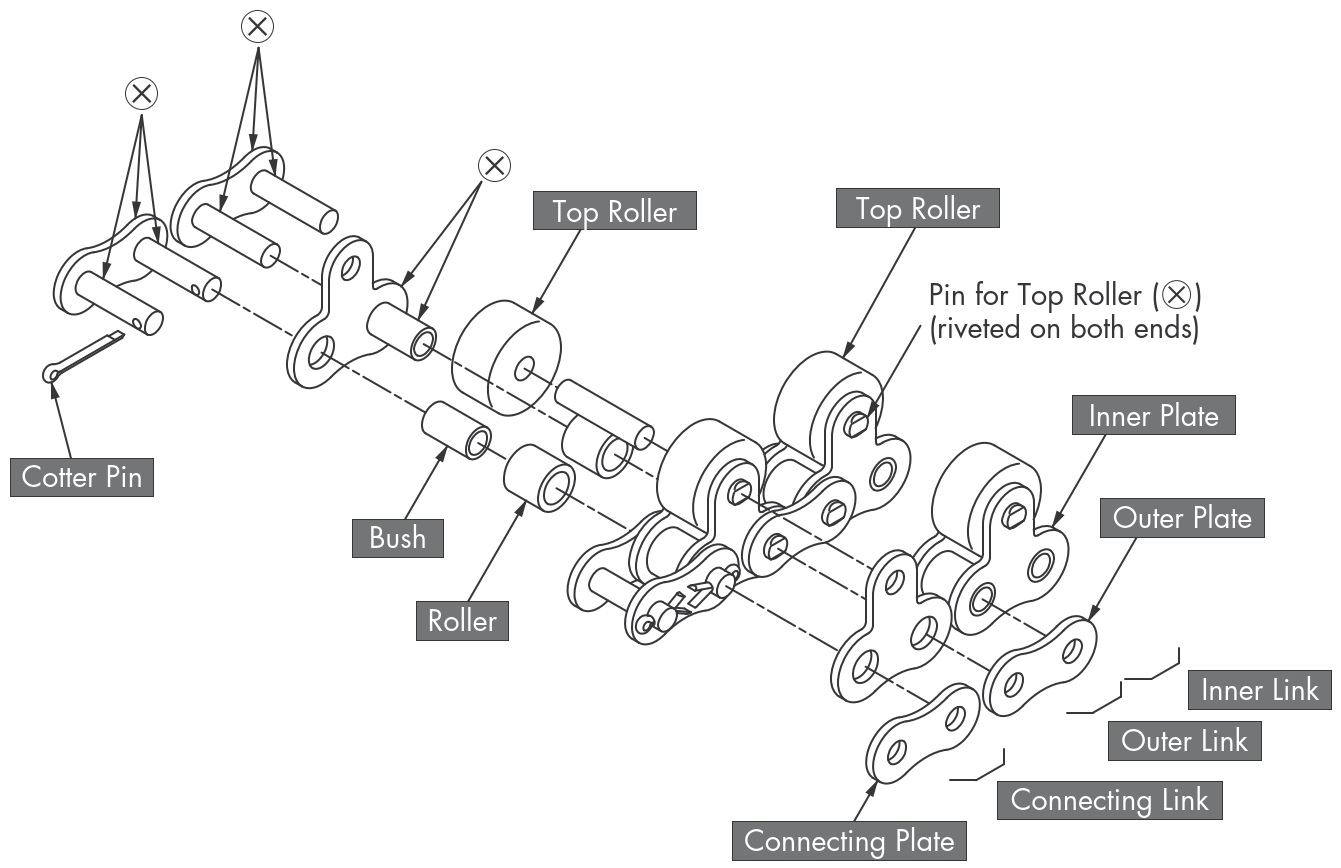

구조
[클릭으로 확대]
- ・x표는 억지끼워맞춤를 나타내고 있습니다.
상품 일람
※클릭으로 상세 정보를 표시합니다.
| 체인 본체의 사양 |
본체 롤러 |
플라스틱 톱 롤러의 종류 | 스틸 탑 롤러의 종류 | 피치 mm |
롤러 직경 mm |
안쪽 링크 내부 폭 mm |
|||
|---|---|---|---|---|---|---|---|---|---|
| 풀라 롤러 |
KV 롤러 |
스틸 롤러 (스테인리스 롤러※2) |
람다 롤러 |
||||||
| 표준 사양 | |||||||||
| RS형 | 강철 | RS40-TRP | --- | RS40-TR | RS40-TRLM | 12.70 | 7.92 | 7.95 | |
| RS50-TRP | --- | RS50-TR | RS50-TRLM | 15.875 | 10.16 | 9.53 | |||
| RS60-TRP | --- | RS60-TR | RS60-TRLM | 19.05 | 11.91 | 12.70 | |||
| RS80-TRP | --- | RS80-TR | RS80-TRLM | 25.40 | 15.88 | 15.88 | |||
| RS100-TRP | --- | RS100-TR | --- | 31.75 | 19.05 | 19.05 | |||
| 람다 사양 (LMC) ※1 |
|||||||||
| RS형 | 강철 | RS40-LMC-TRP | --- | RS40-LMC-TR | RS40-LMC-TRLM | 12.70 | 7.92 | 7.95 | |
| RS50-LMC-TRP | --- | RS50-LMC-TR | RS50-LMC-TRLM | 15.875 | 10.16 | 9.53 | |||
| RS60-LMC-TRP | --- | RS60-LMC-TR | RS60-LMC-TRLM | 19.05 | 11.91 | 12.70 | |||
| RS80-LMC-TRP | --- | RS80-LMC-TR | RS80-LMC-TRLM | 25.40 | 15.88 | 15.88 | |||
| RS100-LMC-TRP | --- | RS100-LMC-TR | --- | 31.75 | 19.05 | 19.05 | |||
| SS사양 (스테인리스 사양) |
|||||||||
| RS형 | 스테인리스 | RS40-SS-TRP | RS40-SS-TR-PKV | RS40-SS-TR | --- | 12.70 | 7.92 | 7.95 | |
| RS50-SS-TRP | RS50-SS-TR-PKV | RS50-SS-TR | --- | 15.875 | 10.16 | 9.53 | |||
| RS60-SS-TRP | RS60-SS-TR-PKV | RS60-SS-TR | --- | 19.05 | 11.91 | 12.70 | |||
| RS80-SS-TRP | --- | RS80-SS-TR | --- | 25.40 | 15.88 | 15.88 | |||
| RS100-SS-TRP | --- | RS100-SS-TR | --- | 31.75 | 19.05 | 19.05 | |||
노트
1. 체인 본체란, 체인 전체에서 톱 롤러를 제외한 부분을 편의상 부르고 있습니다.
2. ※1 체인 본체가 람다 사양인 경우에도 스틸 톱 롤러에는 급유가 필요합니다.
3. ※2 체인 본체가 SS사양 인 경우, 스테인리스 롤러가 됩니다.
스프로킷 사양 선정시
고객님의 사용 환경이나 사용하시는 체인 사양에 대응한 스프로킷 사양의 선정이 필요합니다.
톱 롤러 부착 RS형 체인에는 표준 스틸제 RS 스프로킷을 사용해 주십시오.
체인・ 스프로킷 적합표는 이쪽으로부터 봐 주세요.
