특수 대형 컨베이어 체인 FB 사양

※ 절단 연결를 용이하게 할 수 있는 연결 링크「스크류 록 링크」도 맞추어 검토해 주세요.

카탈로그 · 취급설명서

BT사양	FB 사양

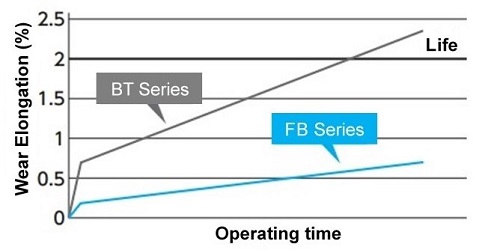

평가 결과, BT사양의 2배 수명을 달성 ※당사 실험비 ※사용 조건 등에 따라 다를 수 있습니다.

BT사양

FB 사양

평가 결과, BT사양의 2배 수명을 달성

※당사 실험비

※사용 조건 등에 따라 다를 수 있습니다.

※클릭으로 상세 정보를 표시합니다

※ 최대 허용 장력은, 당사 설계 기준에 근거해 계산한 값이며, 계산 강도가 됩니다. 특별히 제한이 없는 한 대형 컨베이어 체인의 선정에는 최대 허용 장력을 사용합니다.
이 값은 제조업체에 따라 다릅니다. 보증 값이 아닙니다.

※평균 인장 강도는 당사에 문의해 주십시오.

사이즈	롤러 유형	피치							롤러 외경	안쪽 링크 내부 폭
사이즈	롤러 유형	100mm	125mm	150mm	200mm	250mm	300mm	450mm	φmm	mm
RF08	R	---	RF08125R-FB□	RF08150R-FB□	---	---	---	---	44.5	24.6
	F	---	RF08125F-FB□	RF08150F-FB□	---	---	---	---	44.5
	S	---	RF08125S-FB□	RF08150S-FB□	---	---	---	---	22.2
RF10	R	RF10100R-FB□	RF10125R-FB□	RF10150R-FB□	---	---	---	---	50.8	27.6
	F	---	RF10125F-FB□	RF10150F-FB□	---	---	---	---	50.8
	S	RF10100S-FB□	RF10125S-FB□	RF10150S-FB□	---	---	---	---	29
	M	RF10100M-FB□	RF10125M-FB□	RF10150M-FB□	---	---	---	---	31.8
RF12	R	---	---	---	RF12200R-FB□	RF12250R-FB□	---	---	65	34.8
	F	---	---	---	RF12200F-FB□	RF12250F-FB□	---	---	65
	S	---	---	---	RF12200S-FB□	RF12250S-FB□	---	---	34.9
	M	---	---	---	RF12200M-FB□	RF12250M-FB□	---	---	38.1
RF17	R	---	---	---	RF17200R-FB□	RF17250R-FB□	RF17300R-FB□	---	80	49.2
	F	---	---	---	RF17200F-FB□	RF17250F-FB□	RF17300F-FB□	---	80
	S	---	---	---	RF17200S-FB□	RF17250S-FB□	RF17300S-FB□	---	40.1
	M	---	---	---	RF17200M-FB□	RF17250M-FB□	RF17300M-FB□	---	44.5
RF26	R	---	---	---	RF26200R-FB□	RF26250R-FB□	RF26300R-FB□	RF26450R-FB□	100	54.9
	F	---	---	---	---	RF26250F-FB□	RF26300F-FB□	RF26450F-FB□	100
	S	---	---	---	RF26200S-FB□	RF26250S-FB□	RF26300S-FB□	RF26450S-FB□	44.5
	M	---	---	---	RF26200M-FB□	RF26250M-FB□	RF26300M-FB□	RF26450M-FB□	50.8

※상기의 피치 이외도 제작 가능한 경우가 있습니다. 문의하십시오.
인치계는 문의해 주십시오.
　　　표의 □에는 본체 체인의 사양 기호가 들어갑니다. (예: BT사양 베이스의 FB사양→FBBT) このページの上へ戻る
