케이블 베이어 (케이블 베어, 케이블 캐리어)란, 장치의 가동부에 따라 이동하는 전원·신호 등의 케이블이나 튜브를 확실히 지지·안내함으로써 마모나 절단으로부터 보호하는 기계 요소 부품입니다.

체인과 같은 링크 구조를 가지는 본체 내에 케이블이나 튜브를 통과시켜 이동부와 고정부분 사이를 일정한 굴곡 각도로 자립 주행합니다.

케이블·튜브의 수납 갯수에 따라서는 내부에 칸막이판을 설치하는 것으로, 내용물끼리의 접동을 막아, 장수명화를 도모할 수 있습니다.

재질은 수지나 스틸등이 있어, 직동 운동이나 선회 운동, 3차원에도 대응할 수 있습니다.

자세한 것은 이쪽

구조와 특징

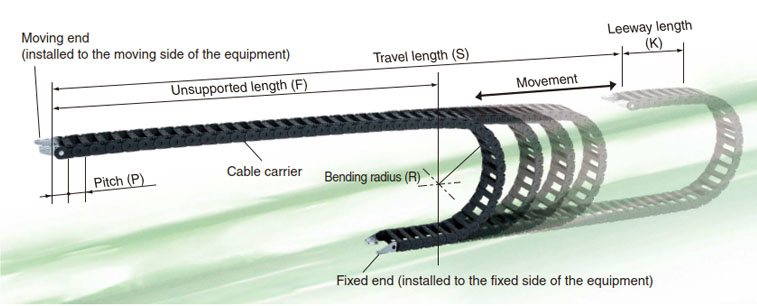

이동단으로부터 굴곡부 정점까지의 거리로, 케이블 베이어가 자립하고 있는 길이입니다.
품종에 따라 허용 가능한 길이가 정해져 있으므로 각 상품 페이지의 능력선도를 확인해 주십시오.

케이블 베이어 이동단(장치의 이동부)이 왕복하는 2점간의 이동거리 입니다.

설치 치수 오차를 흡수하기 위한 케이블 베이어 의 여유길이 입니다.
품종・사이즈에 따라서 다르기 때문에 각 상품 페이지의 「링크수의 계산」항목을 확인해 주십시오.

케이블 베이어는 일정한 방향으로 일정한 반경으로 구부러집니다. 이 때의 반경을 굴곡 반경 이라고합니다.
품종・사이즈마다 정해져 있으므로 각 상품 페이지에서 확인해 주십시오.

케이블·호스 질량(kg/m)에 대해 프리스팬 길이, 이동 스트로크의 허용 범위를 나타낸 그래프입니다. 사용 조건이 꺾은선의 범위내이면 사용할 수 있습니다.
품종・사이즈에 따라서 다르기 때문에, 선정시에는 각 상품 페이지의 능력선도를 확인해 주십시오.

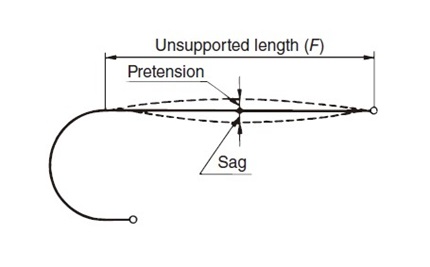

케이블 베이어 는 케이블 베이어 본체의 자중이나 케이블 호스 질량에 의한 프리 스팬부의 휨을 보완하기 위해 부풀어 오른 구조로되어 있습니다.

총 높이로 설치하면 부풀림을 억제하는 상태가되어 케이블 베이어에 무리한 힘이 작용합니다. 그 영향으로 케이블 베이어의 수명을 줄일 수 있으므로 반드시 설치 높이에서 설계, 설치하십시오.

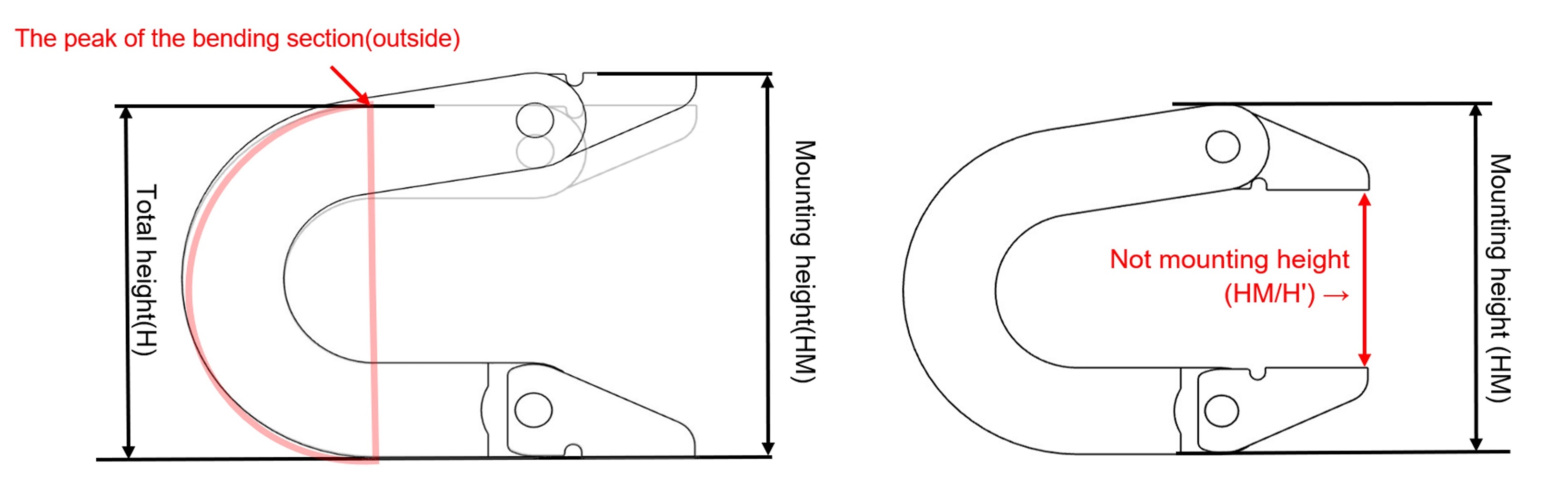

※주의：설치 높이는 「고정단 브라켓 설치면에서 이동단 브라켓 설치면까지의 높이」가 아닙니다. (아래 그림 참조)

내주측 설치의 브라켓을 사용할 때에도 「고정단 브라켓 외주면에서 이동단 브라켓 외주면까지의 높이」를 설치 높이로 설계, 설치를 부탁드립니다.

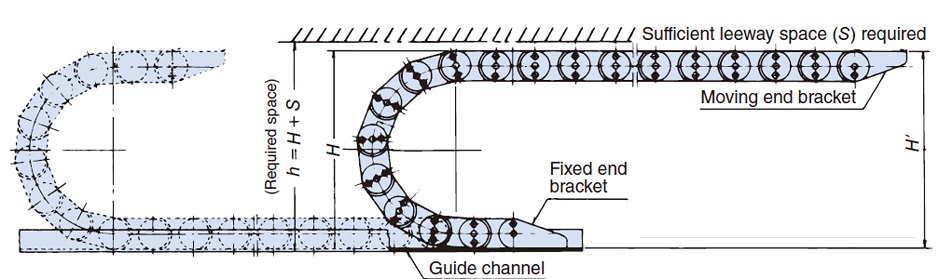

필요한 공간 (h)는 장치에 케이블 베이어를 설치하는 데 필요한 공간입니다.

케이블 베이어의 부풀림, 다각형 운동이나 이동시의 흩어짐에 의해 장치와 케이블 베이어가 접촉하는 것을 방지하기 위해 여유공간 (S)을 포함합니다. 산출 방법은 카탈로그를 확인해 주십시오

주) 설치 높이 H'치수로 설계, 설치해 주십시오.

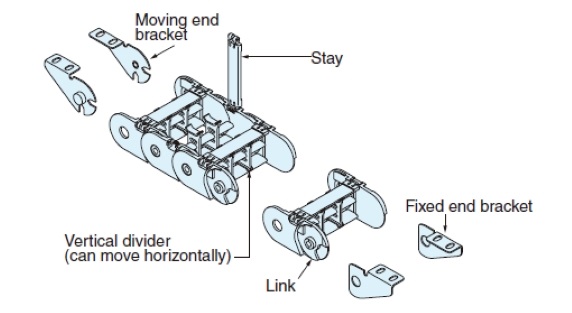

링크와 암으로 구성되어 있으며 케이블 호스를 수납하는 부분입니다.

일정한 반경으로 한 방향으로만 구부러지는 기능을 가지고 있습니다. 암의 개폐 구조에는 외주측 개폐 타입, 내주측 개폐 타입 등의 종류가 있습니다.

외주측

내주측

내외주 양측 개폐 타입의 경우, 내주측 암을 록스테이라고 합니다.

케이블 베이어를 장치에 설치하기 위한 부품입니다. 수지제의 경우는 브래킷, 금속제의 경우는 설치금구로 식별하고 있습니다.

구조, 설치 방법 등 다양한 종류가 있습니다. 사이즈마다 적응 종류가 다르므로 자세한 내용은 각 상품 페이지를 확인하시기 바랍니다.

케이블 베이어 본체 내부의 수납 공간을 구획하기 위한 부품입니다.

・세로 칸막이판：케이블 베이어 본체 내부의 수납 공간을 좌우로 분할합니다. 슬라이드 타입과 고정 타입이 있어 보통 2링크마다 설치합니다.
・가로 구획판：케이블 베이어 본체 내부의 수납 공간을 상하로 구분합니다. 전체를 상하로 구분하는 방식, 일부를 상하로 구분하는 방식이 있습니다.
가로 칸막이판을 사용하는 경우에는 세로 칸막이판이 2개 이상 필요합니다.
・칸막이판의 라인 업은 사이즈마다 다릅니다. 각 상품 페이지를 확인해 주십시오.
