제진기용 컨베이어 체인 JAC형

사양

· NVJ : 가장 경제적이고 강도와 내마모성이 높은 체인입니다.
・PJ(PJH)：내마모성과 내식성이 뛰어난 체인입니다.
・PJW(PJWH)：PJ시리즈의 플랜지 2개 호환형으로, 가이드 레일 로부터의 탈락 방지에 적합합니다.
・SJ：내식성이 가장 뛰어난 체인입니다.
・SJW：SJ시리즈의 플랜지 2개 호환형으로, 가이드 레일 로부터의 탈락 방지에 적합합니다.
· NSJ : SJ 사양에 대해 부시 ~ 롤러 사이의 내마모 성능이 1.5 배. NETIS 등록 완료(등록 번호:KT-230284-A)
· NSJW : SJW 사양에 대해 부시 ~ 롤러 사이의 내마모 성능이 1.5 배. NETIS 등록 완료(등록 번호:KT-230284-A)

NSJ 사양, NSJW 사양이 NETIS에 등록되었습니다. 자료는 이쪽
・FP-SJW：수지제의 F롤러로 주행음을 저감한 체인입니다.

※PJH, PJWH는 강력 사양입니다. 강력한 사양은 안쪽 링크의 플레이트 폭을 넓게합니다.

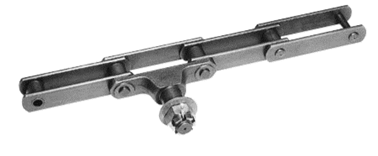

레이크 반전식 자동 제진기용 Y 어태치먼트

(어태치먼트 형식: Y)

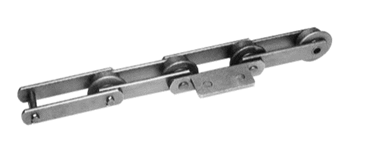

레이크 고정식 자동 제진기·배수기용 A2 어태치먼트(1형)

(어태치먼트 형식 A2T1)

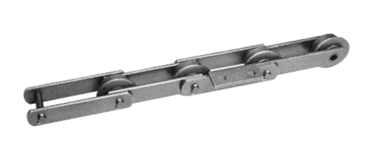

침사 반출기용 A2 어태치먼트(2형)

(어태치먼트 형식: A2T2)

※PJW・SJW 레이크 고정식 자동 제진기・배수기용

A2 어태치먼트(1형) (어태치먼트 형식 A2T1)

HB: 강력한 형태는 내부 플레이트의 폭을 넓게 합니다.

※클릭으로 상세 정보를 표시합니다 모두 열기 모두 닫기

※ 최대 허용 장력은, 당사 설계 기준에 근거해 계산한 값이며, 계산 강도가 됩니다. 특별히 제한이 없는 한 대형 컨베이어 체인의 선정에는 최대 허용 장력을 사용합니다.
이 값은 제조업체에 따라 다릅니다. 보증 값이 아닙니다.

※평균 인장 강도는 당사에 문의해 주십시오.

사이즈	롤러 유형	피치	롤러 외경	안쪽 링크 내부 폭
사이즈	롤러 유형	152.4mm	Φmm	mm
JAC08152	S	JAC08152S-NVJ	22.2	26.2
JAC10152	R	JAC10152R-NVJ	50.8	29
	F	JAC10152F-NVJ	50.8
	S	JAC10152S-NVJ	29
JAC6205	R	JAC6205R-NVJ	65	35.9
	F	JAC6205F-NVJ	65
	S	JAC6205S-NVJ	34.9
JAC21152	R	JAC21152R-NVJ	70	35.7
	F	JAC21152F-NVJ	70
	S	JAC21152S-NVJ	40.1
JAC26152	R	JAC26152R-NVJ	80	55.6
	F	JAC26152F-NVJ	80
	S	JAC26152S-NVJ	44.5

사이즈	롤러 유형	피치	롤러 외경	안쪽 링크 내부 폭
사이즈	롤러 유형	152.4mm	Φmm	mm
JAC08152	S	JAC08152S-PJ	22.2	27
JAC10152	R	JAC10152R-PJ	50.8	30
	F	JAC10152F-PJ	50.8
	S	JAC10152S-PJ	29
JAC10152-H	R	JAC10152R-PJH	50.8	30
	F	JAC10152F-PJH	50.8
	S	JAC10152S-PJH	29
JAC6205	R	JAC6205R-PJ	65	37.1
	F	JAC6205F-PJ	65
	S	JAC6205S-PJ	34.9
JAC6205-H	R	JAC6205R-PJH	65	37.1
	F	JAC6205F-PJH	65
	S	JAC6205S-PJH	34.9
JAC21152	R	JAC21152R-PJ	70	37.1
	F	JAC21152F-PJ	70
	S	JAC21152S-PJ	40.1
JAC26152	R	JAC26152R-PJ	80	55.2
	F	JAC26152F-PJ	80
	S	JAC26152S-PJ	44.5

사이즈	롤러 유형	피치	롤러 외경	안쪽 링크 내부 폭
사이즈	롤러 유형	152.4mm	Φmm	mm
JAC10152	F	JAC10152F-PJW	50.8	36.2
JAC10152-H	F	JAC10152F-PJWH	50.8	36.2
JAC6205	F	JAC6205F-PJW	65	44.5
JAC6205-H	F	JAC6205F-PJWH	65	44.5

사이즈	롤러 유형	피치	롤러 외경	안쪽 링크 내부 폭
사이즈	롤러 유형	152.4mm	Φmm	mm
JAC08152	S	JAC08152S-SJ	22.2	27
JAC10152	R	JAC10152R-SJ	50.8	30
	F	JAC10152F-SJ	50.8
	S	JAC10152S-SJ	29
JAC6205	R	JAC6205R-SJ	65	37.1
	F	JAC6205F-SJ	65
	S	JAC6205S-SJ	34.9
JAC21152	R	JAC21152R-SJ	70	37.1
	F	JAC21152F-SJ	70
	S	JAC21152S-SJ	40.1
JAC26152	R	JAC26152R-SJ	80	57.2
	F	JAC26152F-SJ	80
	S	JAC26152S-SJ	44.5

사이즈	롤러 유형	피치	롤러 외경	안쪽 링크 내부 폭
사이즈	롤러 유형	152.4mm	Φmm	mm
JAC10152	F	JAC10152F-SJW	50.8	36
JAC10152	FP	JAC10152FP-SJW	50.8	36
JAC6205	F	JAC6205F-SJW	65	44.5
JAC6205	FP	JAC6205FP-SJW	65	44.5
JAC21152	F	JAC21152F-SJW	70	44.5
JAC21152	FP	JAC21152FP-SJW	70	44.5
JAC26152	F	JAC26152F-SJW	80	57.2

사이즈	롤러 유형	피치	롤러 외경	안쪽 링크 내부 폭
사이즈	롤러 유형	152.4mm	Φmm	mm
JAC08152	S	JAC08152S-NSJ	22.2	27
JAC10152	R	JAC10152R-NSJ	50.8	30
	F	JAC10152F-NSJ	50.8
	S	JAC10152S-NSJ	29
JAC6205	R	JAC6205R-NSJ	65	37.1
	F	JAC6205F-NSJ	65
	S	JAC6205S-NSJ	34.9
JAC21152	R	JAC21152R-NSJ	70	37.1
	F	JAC21152F-NSJ	70
	S	JAC21152S-NSJ	40.1
JAC26152	R	JAC26152R-NSJ	80	57.2
	F	JAC26152F-NSJ	80
	S	JAC26152S-NSJ	44.5

사이즈	롤러 유형	피치	롤러 외경	안쪽 링크 내부 폭
사이즈	롤러 유형	152.4mm	Φmm	mm
JAC10152	F	JAC10152F-NSJW	50.8	36
JAC6205	F	JAC6205F-NSJW	65	44.5
JAC21152	F	JAC21152F-NSJW	70	44.5
JAC26152	F	JAC26152F-NSJW	80	57.2
