플로우용 컨베이어 체인 FA 사양
- 체인의 마모 부위인 부시·롤러의 내마모성에 발군의 위력을 발휘하는 특수 경화를 실시해, 비약적으로 마모 수명을 연장했습니다.
- 마모성이 높은 석탄 플라이 애쉬의 반송 용도에 최적입니다.
- 사용 분위기 온도：-20℃～200℃
카탈로그 · 취급설명서
특징
플라이 애쉬 반송에 최적
체인 수명 3배 실현

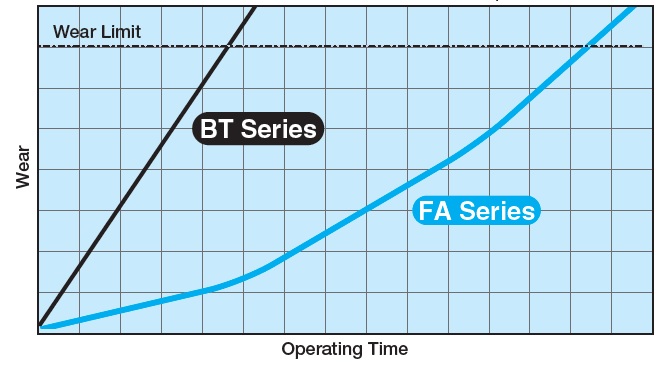

체인 수명 비교 [부시, 롤러 마모량]
당사 BT사양 비
사용 후 마모 비교 (부시)
| BT사양 | FA 사양 |
|---|---|
 |
 |
|
반송물(플라이 애쉬)의 부쉬~롤러간에의 침입에 의해, 부시 외경이 어브레시브 마모면을 나타내고 있습니다. |
반송물(플라이 애쉬)이 부시~롤러 사이에 침입해도 「특수 경화 처리」를 실시한 부시 외경은 휘면상의 마모면을 나타내고 있어, 마모도 극소입니다. |
용도
시멘트 탱커나 시멘트 공장의 플라이 애쉬 반송 라인 외에, 마모성이 심한 라인.
사용 예
W 어태치먼트 부착 플로우용 체인이 플라이 애쉬 반송 라인에서 활약.
주)
- 1. 스프로킷 은 이끝 담금질 경화 사양으로하십시오.
- 2. 레일은 마모 대책을 실시해 주십시오.
※ 최대 허용 장력은, 당사 설계 기준에 근거해 계산한 값이며, 계산 강도가 됩니다. 특별히 제한이 없는 한 대형 컨베이어 체인의 선정에는 최대 허용 장력을 사용합니다.
이 값은 제조업체에 따라 다릅니다. 보증 값이 아닙니다.
※평균 인장 강도는 당사에 문의해 주십시오.

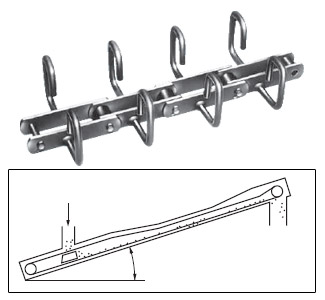

수평용
| 사이즈 | 피치(mm) | 최대 허용 장력 (kN) |
|---|---|---|
| RF17200M | 200 | 55.3 |
| RF17250M | 250 | 55.3 |
| RF26200M | 200 | 74.3 |
| RF26250N | 250 | 80.6 |
| RF26300N | 300 | 80.6 |
| RF36300N | 300 | 124 |
| RF36350N | 350 | 124 |
| RF60350N | 350 | 149 |
수평 또는 10° 이내의 상승, 하강 경사

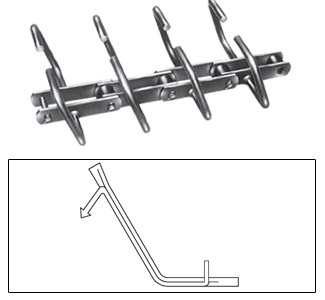

경사 수직용
| 사이즈 | 피치(mm) | 최대 허용 장력 (kN) |
|---|---|---|
| RF17200M | 200 | 55.3 |
| RF26200M | 200 | 74.3 |
| RF26200N | 250 | 80.6 |
| RF36300N | 300 | 124 |
