製品情報 トップチェーン用アクセサリ
전용 스프로킷, 아이들러, 플라스틱 플라스틱 레일, 세트 컬러, 체인 가이드 파트, 프레임 서포트 파트, 제품 가이드 파트, 베어링 유닛 등의 컨베이어 주변 부품을 다수 라인 업하고 있습니다.
각 액세서리의 사용 방법 등은 아래 이미지를 클릭하여 확인하십시오.
- 플라스틱 레일
- 리턴 롤러
- 고회전성 리턴 롤러
- 가이드 플랜지
- 슬라이딩 슈
- 스페이서
- 와셔
- 전용 레일
- 모듈 전송
롤러 플레이트

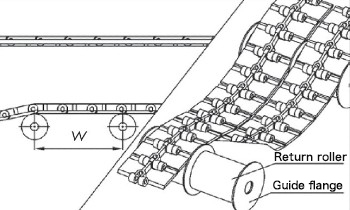

리턴 롤러
-
· 용도
컨베이어 리턴측의 체인 받침으로 사용해 주십시오.
롤러가 회전하여 슬라이딩 저항을 줄이고 체인 상면의 상처 부착을 줄입니다.
가이드 플랜지와 함께 사용하십시오.
-
・사용 이미지
[클릭으로 확대]
[클릭으로 확대]

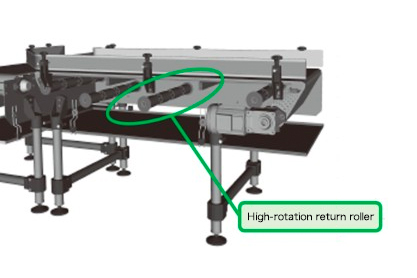

고회전성 리턴 롤러
-
· 용도
컨베이어 리턴측의 체인 받침으로 사용해 주십시오.
롤러가 회전하여 슬라이딩 저항을 줄이고 체인 상면의 상처 부착을 줄입니다.
내주에 샤프트와의 저항이 작은 엔지니어링 플라스틱 재료, 외주에 체인과의 저항이 큰 연질 재료를 사용하고 있기 때문에 회전성이 매우 뛰어납니다.
체인 상면에 상처를 붙이고 싶지 않은 경우나, 컨베이어의 리턴측 소음을 부드럽게 하는 것에도 효과가 있습니다.
-
・사용 이미지
[클릭으로 확대]

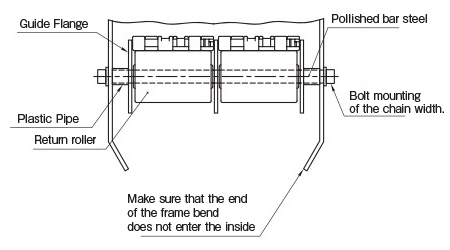

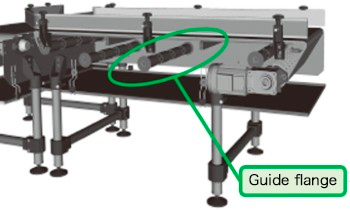

가이드 플랜지
-
· 용도
리턴 롤러의 양단에 설치하는 것으로, 체인과 프레임, 다열 사양시의 체인끼리의 충돌을 방지합니다.
-
・사용 이미지
[클릭으로 확대]
[클릭으로 확대]
슬라이딩 슈
-
· 용도
■고정식：
컨베이어 리턴측 체인 수용으로서 스페이서, 와셔, 전용 레일과 함께
사용하십시오.■요동식：
저속(50m/min 이하)의 어큐뮬레이션 체인이나 플라스틱롤러 테이블의 컨베이어
리턴측에서 체인 상면을 받는 것으로 슬라이딩 저항을 줄이고 체인 상면의 상처를 줄입니다.※어큐뮬레이션 체인이나 플라스틱롤러 테이블은 롤러 부착 체인이므로,
리턴 롤러를 사용하면 롤러끼리가 얽혀 버릴 가능성이 있습니다. -
・사용 이미지

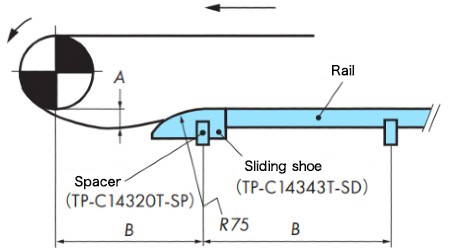

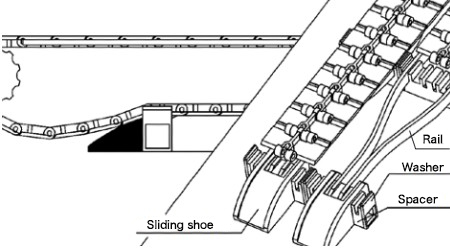

고정식
[클릭으로 확대]
고정식
[클릭으로 확대]

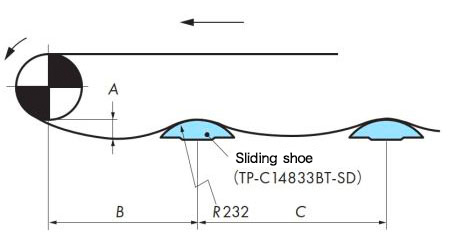

요동식
[클릭으로 확대]
플라스틱 레일
-
· 용도
재료에 초고분자량 폴리에틸렌(UHMWPE)을 사용하여 뛰어난 미끄럼 특성, 내마모성을 발휘합니다.
풍부한 품종을 갖추고 있으며 일반적으로 널리 레일에 사용되고 있습니다.
-
・사용 이미지
체인 주행 레일로
[클릭으로 확대]

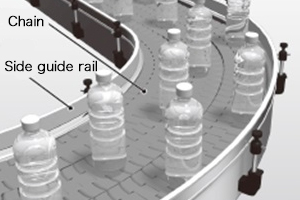

반송물의 사이드 가이드 레일 로서
[클릭으로 확대]

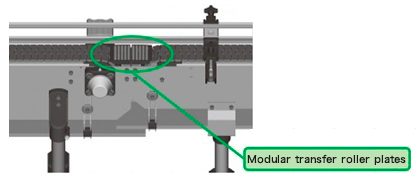

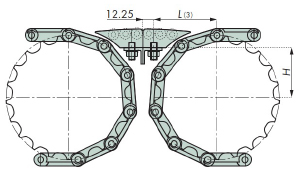

모듈 트랜스퍼 롤러 플레이트
-
· 용도
컨베이어에서 컨베이어로 승계부에 롤러를 설치함으로써 승계부에서의 잔류를 방지합니다. 또 롤러의 구름에 의해, 승계에서의 저항이 작아져 반송물의 전도도 적게 할 수 있습니다.
-
・사용 이미지
[클릭으로 확대]
[클릭으로 확대]
스페이서
-
· 용도
■고정식：
컨베이어 리턴측에서 체인 수용으로 슬라이딩 슈, 와셔, 전용 레일과
함께 사용하십시오. -
・사용 이미지
레일로 받는 방식(고정식)
[클릭으로 확대]
와셔
-
· 용도
■고정식：
컨베이어 리턴측 체인 수용으로서 슬라이딩 슈, 스페이서, 전용 레일과
함께 사용하십시오. -
・사용 이미지
레일로 받는 방식(고정식)
[클릭으로 확대]
전용 레일
-
· 용도
■고정식：
컨베이어 리턴측에서 체인 수용으로 슬라이딩 슈, 스페이서, 와셔와
함께 사용하십시오. -
・사용 이미지
레일로 받는 방식(고정식)
[클릭으로 확대]
