플라스틱 톱 체인 스냅탑 체인 TN형
- チェーンピッチ
19.05mm - 직선 반송용
- 강철 체인 기반의 허용 장력 큰 직선 반송 용 체인
- 톱 플레이트만 교체도 가능합니다
특징
- ・ 허용 장력 크기 때문에 반송능력이 큰 컨베이어에 적합합니다. (SS, PC 제외)
- ・톱 플레이트만의 교환도 가능합니다.
- ・부식 분위기에 따른 체인 사양이 있습니다.
- ・RS60 스프로킷 (잇수 12T)을 사용할 수 있습니다.
■용도
아래는 당사가 추천하는 업계입니다.
반송 능력(컨베이어 속도)·반송물(중량, 형상)·환경·용도 등에 의해 사용할 수 없는 경우가 있습니다.
선정시의 기준으로서 활용해 주십시오.
기재되어 있지 않은 용도・조건이 있으면 당사에 문의해 주십시오.
추천 업계/반송물 사이즈 (●：추천 ○：사용 가능 △：반송 조건에 따라 다릅니다)
| 반송 사이즈 (중량) |
산업 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 만든 캔 | 음료 | 타이어 | 기계 부품 관련 | 물류 | 약품 | 제빵・식품 | 이차 전지 | 반도체 · 태양광 패널 관련 |
|
| 큰 | ● | ● | △ | ● | ● | △ | △ | △ | △ |
| 중간 | ● | ● | △ | ● | ● | △ | △ | △ | △ |
| 작은 | ● | ● | △ | ● | ● | △ | △ | △ | △ |
용도
- ■반송 거리가 긴 레이아웃, 중량물의 반송
상품 일람
■본체 체인 사양
- ・ 표준 사양：
본체 체인은 강철이며 주요 치수는 일반 롤러 체인과 동일하지만 핀 끝의 모양이 다릅니다.
강도는 드라이브용 RS 롤러 체인 보다 약하기 때문에 주의하십시오.
- ・ NP사양 (Ni 도금)：
본체 체인은 표준 사양에 Ni 도금을 실시하고 있습니다.
Ni 도금에 의해 외관이 아름답고, 녹슬기 어려워지고 있습니다.
- ・LMC NP사양 (람다)：
NP사양의 본체 체인에 NSF H1 적합유를 이용한 특수함유부쉬 채용하여 무급유 (람다) 또한 장수명으로 사용할 수 있습니다.
- ・ SS사양：
본체 체인은 전부품 18-8 스테인리스로, 내식성 우선의 환경에서 사용하실 수 있습니다.

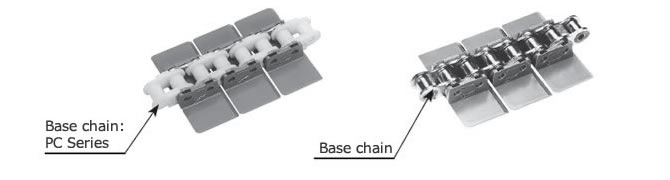

- ・PC사양：
본체 체인에 프라콤비체인 (TN-C-PC)을 사용하고 있습니다. 연결 링크는 TN형 전용입니다.
강도는 드라이브용 RS 롤러 체인 보다 약하기 때문에 주의하십시오.
이 톱체인 은 엔지니어링 플라스틱과 18-8 스테인레스 스틸로 만들어져 내식성이 뛰어나고 무급유 저소음입니다.
노트
1. 표준 사양, NP사양, SS사양은 체인 부분에 급유가 필요합니다.
2. SS사양을 특수 분위기에서 사용하는 경우는 당사에 상담해 주십시오.
