플라스틱모듈러체인 WT2515F-W형
- チェーンピッチ
25.4mm - 직선 반송용
- 클로즈 타입
- 비행 유형
- 플라스틱모듈러체인 WT2510 시리즈에 비행 타입 라인업
- 상자, 케이스, 장미 등의 경사 반송이 가능합니다.
특징
-
・경사 반송에 적합한 비행 사양
상자, 케이스, 장미 등을 경사 레이아웃으로 반송 가능합니다.
-
・식품위생법 적합
마찰 감소 / 마모 방지 (CB) 사양과 고온(HTW) 사양은 식품위생법(후생성 고시 제370호)에 적합하고 있습니다.
-
· 유지 보수가 용이
핀 고정 방식은 본체 핀+플러그 방식을 채용하고 있어, 체인의 연결·분해 등 메인터넌스가 용이합니다.
■용도
아래는 당사가 추천하는 업계입니다.
반송 능력(컨베이어 속도)·반송물(중량, 형상)·환경·용도 등에 의해 사용할 수 없는 경우가 있습니다.
선정시의 기준으로서 활용해 주십시오.
기재되어 있지 않은 용도・조건이 있으면 당사에 문의해 주십시오.
추천 업계/반송물 사이즈 (●：추천 ○：사용 가능 △：반송 조건에 따라 다릅니다)
| 반송 사이즈 (중량) |
산업 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 만든 캔 | 음료 | 타이어 | 기계 부품 관련 | 물류 | 약품 | 제빵・식품 | 이차 전지 | 반도체 · 태양광 패널 관련 |
|
| 큰 | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| 중간 | △ | ○ | △ | ● | ○ | ○ | ● | △ | △ |
| 작은 | ○ | ● | △ | ● | ● | ● | ● | △ | △ |
용도
- ■상자, 케이스, 장미 등의 경사 반송

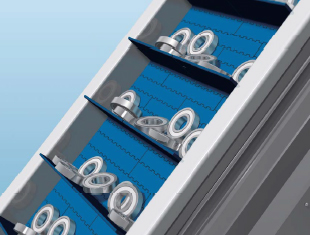

베어링 등의 부품 반송

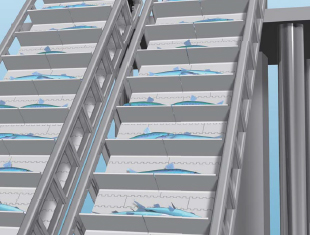

어패류 반송

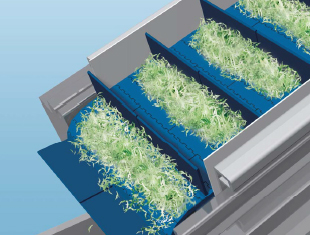

야채 등의 반송

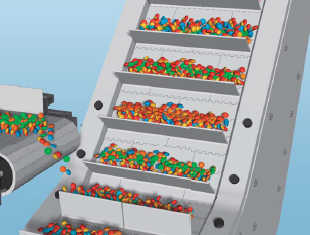

과자류의 반송
상품 일람
※형식 클릭으로 상세 정보를 표시합니다.
| 체인 피치 mm | 25.4 |
|---|---|
| 용도 | 직선 반송용 |
| 체인 타입 | 클로즈 타입 |
| 비행 유형 | |
| 본체 체인 사양 | - |
| 핀 타입 | - |
| 핀 재질 | - |
| 핀 모양 | - |
| 톱 플레이트 두께 mm | - |
| 푸셔 재질 | - |
| 기타 기능 | - |
| 모델 | WT2515F-W |
|
|
| 체인 폭 mm | 170～3230 |
| 편성 단위 | 85mm마다 |
카탈로그 · 취급설명서

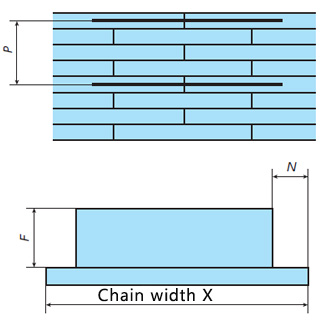

항공편 치수
항공편을 설치하려면 아래 치수를 결정하십시오.
- ・플라이트의 설치 간격 P：50.8mm 부터 설치 가능
각 링크 설치의 경우는 문의해 주십시오. - · 비행 높이 F:
50.8mm, 76.2mm에서 선택 - ・들여쓰기 N:
리턴측에서 체인을 롤러 등으로 지지하기 위해 필요
17mm, 34mm, 51mm - * 들여쓰기 0mm는 리턴측에서 체인을 롤러 등으로 받을 수 없습니다.
- *주) 비행 사양은 매번 견적품이 됩니다.
