플라스틱 톱 체인 플라스틱롤러 테이블 ST/RT형
- 체인 피치
9.525, 12.70, 15.875, 19.05mm - 직선 반송용
- 팔레트 없이 직접 올릴 수 있는 자유 흐름 체인
- 체인의 피치 라인에 플라스틱롤러가 붙어 있기 때문에 굴곡시에도 플라스틱롤러 간격이 변하지 않습니다.
- 플라스틱롤러의 구름 마찰 계수: 0.06 ~ 0.10
특징
- ・팔레트 없이 직승할 수 있는 프리 플로 체인입니다.
- ・체인의 피치 라인 위에 플라스틱롤러가 붙어 있기 때문에, 굴곡시에도 플라스틱롤러 간격이 변하지 않습니다.
- ・ 플라스틱롤러의 구름 마찰 계수：0.06～0.10
- ・ST형：특수 어태치먼트와 플라스틱롤러의 윗면의 높이는 동일하고, 2열 평행에 설치한 체인의 한쪽에서 다른쪽으로의 옮기는 것이 부드럽습니다.
- ・RT형：「플라스틱롤러의 폭」은, ST형의 2배(RT300 시리즈 제외)로 팔레트나 케이스의 반송에 최적입니다.
구조

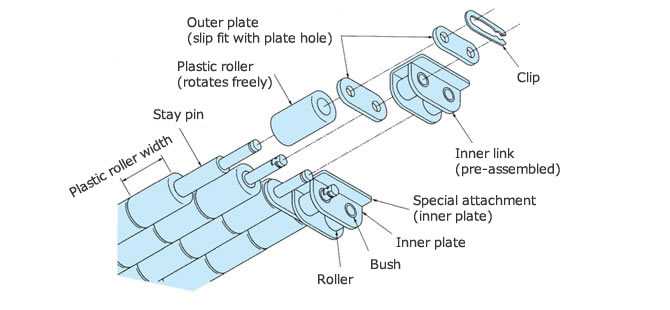

ST형 구조도
*ST3 **, RT3 ** 에는 롤러는 붙어 있지 않습니다.
■용도
아래는 당사가 추천하는 업계입니다.
반송 능력(컨베이어 속도)·반송물(중량, 형상)·환경·용도 등에 의해 사용할 수 없는 경우가 있습니다.
선정시의 기준으로서 활용해 주십시오.
기재되어 있지 않은 용도・조건이 있으면 당사에 문의해 주십시오.
추천 업계/반송물 사이즈 (●：추천 ○：사용 가능 △：반송 조건에 따라 다릅니다)
| 반송 사이즈 (중량) |
산업 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 만든 캔 | 음료 | 타이어 | 기계 부품 관련 | 물류 | 약품 | 제빵・식품 | 이차 전지 | 반도체 · 태양광 패널 관련 |
|
| 큰 | △ | ● | △ | ● | ● | △ | △ | △ | △ |
| 중간 | △ | ● | △ | ● | ● | △ | △ | △ | △ |
| 작은 | △ | ● | △ | ● | ● | △ | △ | △ | △ |
용도
- ■어큐뮬레이트가 있는 용도로 반송물의 밑면의 상처 부착이나 라인 프레셔를 경감하고 싶은 경우
상품 일람
체인별 각 사양의 대응 여부에 대해서는 플라스틱롤러 테이블 일람을 참조하십시오.
■본체 체인 사양
- ・ SS사양：
본체 체인은 전부품 18-8 스테인리스로, 내식성 우선의 환경에서 사용하실 수 있습니다.
- ・ NP사양 (Ni 도금)：
본체 체인은 스틸에 Ni 도금을 실시하고 있습니다.
Ni 도금에 의해 외관이 아름답고, 녹슬기 어려워지고 있습니다.
・본체 사양별 부품 재질
SS사양
플라스틱롤러：폴리아세탈(색：라이트 그레이)
스테이핀: 18-8 스테인리스
특수 부착물: 18-8 스테인리스
클립: 17-7 스테인리스
본체 체인: 스테인리스
NP사양
플라스틱롤러：폴리아세탈(색：라이트 그레이)
스테이핀: 18-8 스테인리스
특수 부착물: 18-8 스테인리스
클립: 17-7 스테인리스
본체 체인: 스틸에 니켈 도금
SS사양
플라스틱롤러：폴리아세탈(색：라이트 그레이)
스테이핀: 18-8 스테인리스
클립: 17-7 스테인리스
본체 체인: 스테인리스
노트
1.RS 스프로킷(B형)(치수 23T 이상)을 사용할 수 있습니다만, 치수 22T는 스프라켓의 보스와 체인의 플레이트가
치기 위해 플라스틱롤러 테이블 용 스프라켓을 사용하십시오.
2.RT600형은 외부 링크 높이와 안쪽 링크 높이가 동일합니다.
