파워실린더 시리즈

製品写真
  • 웜 시리즈는 유압 실린더에서 교체하는 데 이상적인 전동 실린더입니다.
  • 웜 시리즈 LPWB는 쯔바키가 오랜 세월 기른 기술을 살린 고정밀 웜 기어와 고효율 볼 나사를 채용하여 대추력을 실현했습니다.
  • 허용 추력：49～490kN
  • 칭호 속도：5～72mm/s

특징

  • ・클린

    유압 펌프나 배관이 없기 때문에, 접합부로부터의 유출의 걱정이 없습니다.

  • ・설치가 간단

    유압 펌프나 배관은 불필요. 3상 전원을 연결하는 것만으로 동작이 가능합니다.

  • ・정확한 제어가 가능

    인버터 등에 의해 속도 변경이나 정확한 위치 결정이 가능합니다.

  • · 저비용

    부품 수를 대폭 줄이고 비용 절감을 실현했습니다.

  • ・고부하 용량

    특수 합금의 채용에 의해, 잭과 같이 대하중에도 대응 가능합니다. (대추력 존에서는 최대 하중 50t)

사용 예

バナー画像

한없이 유압 실린더에 가까운 컴팩트 한 형상

  • ・감속부에 쯔바키제의 고정밀도 웜 기어를 채용해, 볼 나사와 기어부의 지지 구조를 일체화했습니다.
  • ・종래의 전동 실린더와 달리, 브라켓부가 불필요하기 때문에, 전체 길이를 대폭 단축할 수 있습니다.
  • ・본체의 설치는, 유압 실린더로 가장 인기있는 양단 클레비스 설치입니다.
形状

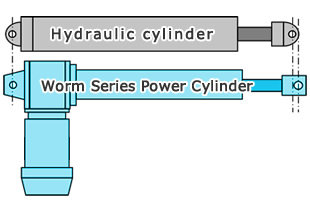

펌프나 배관은 불필요하여 설치가 간단

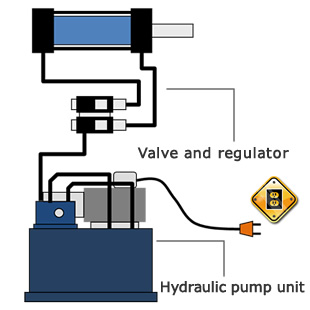

유압 실린더

유압 실린더

파워실린더 시리즈

파워실린더

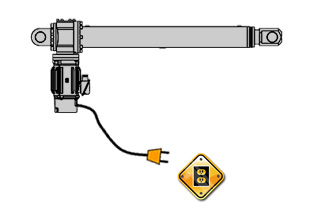

파워실린더는 전원을 연결하는 것만으로 동작 가능


유압 실린더의 간이 추력 계산

옵션

  • ・L：스트로크 조정 외부 LS(2개 부착)

  • ・R: 로터리 엔코더

  • ・Y：카운터 LS*1

  • ・C：클레비스 쇠장식 첨부

  • ・K2, K4：스트로크 조정 내부 LS

  • ・J：자바라 부착 *2

  • ・P：포텐쇼미터

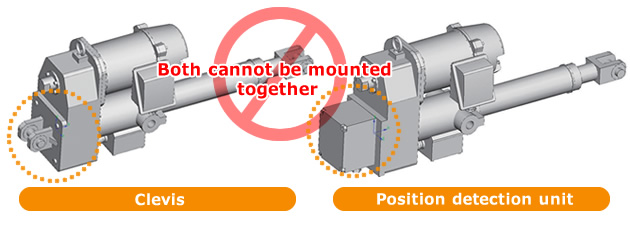

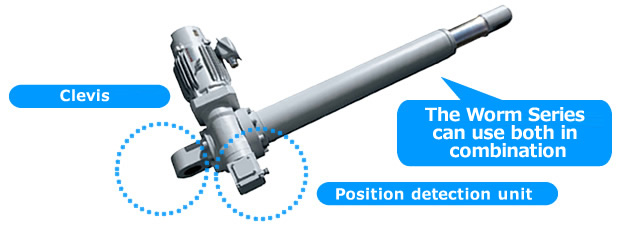

・종래의 파워실린더 에서는 병용할 수 없었던 클레비스 쇠장식과 위치 검출 유닛의 조합이 가능하게 되었습니다.


形状
形状

파워실린더 시리즈

形状

  • *1 카운터 LS 부착의 경우, K2, K4, P, R과의 병용은 할 수 없습니다.
  • *2 스트로크는 변하지 않습니다.

형번 표시 예

LPW B 5000 DR 10 □□C
|
시리즈 이름		 |
나사 종류		 |
허용 추력		 |
본체 형상		 |
스트로크		 |
옵션
파워실린더
웜 시리즈		 B: 볼 나사 광각 형상 2：200mm
5：500mm
10：1000mm

제품 형번

형번  허용 추력 *1 모터 용량
kW		 참고 치수도 정격추력 *2
(속비에 따라 추력이 다르다)		 속도
mm/s		 칭호
스트로크
mm		 모터 사양
kN {kgf} kN {kgf}
LPWB5000 49 5000 0.4 PDF 0.98～28.4 100～2900 24～5 200～1000 무여자 작동형 브레이크 부착
삼상 유도 전동기
IP55 상당
0.75 PDF 3.92～49.0 400～5000 36～5
1.5 PDF 18.6～49.0 1900～5000 36～5
LPWB10000 98 10000 0.75 PDF 3.92～38.2 400～3900 20～6.6 500～1500
1.5 PDF 1.96～96.0 200～9800 48～6.6
2.2 PDF 11.7～98.0 1200～10000 48～6.6
3.7 PDF 33.3～98.0 3400～10000 48～6.6
LPWB20000 196 20000 3.7 PDF 3.92～196 400～20000 72～10 500～2000
5.5 PDF 25.4～196 2600～20000 72～10
7.5 PDF 49.0～196 5000～20000 72～10
LPWB30000 294 30000 5.5 PDF 5.88～294 600～30000 72～10 500～2000
7.5 PDF 30.3～294 3100～30000 72～10
11 PDF 71.5～294 7300～30000 72～10
LPWB50000 490 50000 문의하십시오 500～2000 문의하십시오
  • ※허용추력이란 실린더 자신이 허용할 수 있는 최대 하중입니다.
  • ※정격추력이란 모터정격토크에서 환산한 추력입니다.
  • ※인버터 구동의 경우는 정격추력의 확인이 필요합니다.
  • ※상기의 사양 일람표는, 모터 시간 정격 S2：30min, 부하시간률 25%ED에서의 발생 능력이 됩니다.
  • 빈도가 낮은 경우 모터 크기를 낮출 수 있습니다.
  • ※상기의 사양 일람표 이외에도, 특수 조합도 대응합니다.
  • ※도면은 참고도입니다. 상세 사양에 따라 치수는 변경됩니다.
  • ※자세한 내용은 문의 바랍니다.
