록풀리 C 타입
- 클램프 컬러를 이용한 록풀리
- 2개의 볼트로 쉽게 체결. 회전 밸런스가 뛰어나 풀리의 변형도 없고 소경축에도 대응합니다.
특징
- ＊수주 생산품입니다.
- ＊RoHS2규제(10물질) 대응

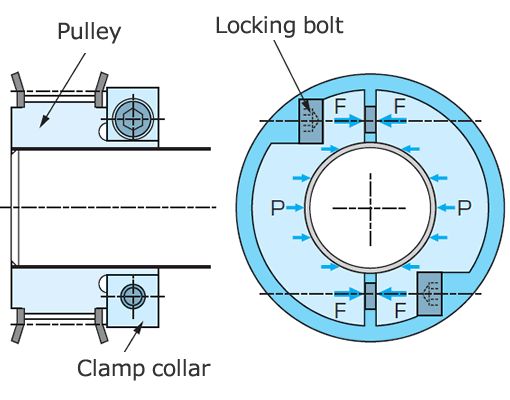

1. 체결 원리
풀리 허브에 2장의 클램프 칼라를 끼우고, 체결 볼트를 F의 힘으로 체결하면 허브의 외면은 전체 둘레에 4F의 힘에 상당하는 면압 P로
누르고 수축합니다.
수축된 허브 내면은 축에 밀착되어 마찰력이 생겨 축과 풀리는 견고하게 마찰 체결됩니다. 이 클램프 기구는 2개의 체결 볼트에 대해 4개의 볼트에 상당하는 힘으로 허브를 체결하는 것이 특징이며, 적은 볼트로 큰 체결력을 얻을 수 있습니다.
＊도해는 클릭으로 확대합니다
카탈로그 · 취급설명서
제품 형번
※ 형번 클릭으로 상세 정보를 표시합니다.
| 타입 | 피치 mm |
재질 | 형번 | 잇수 범위 | 사용 벨트 폭 mm | |||
|---|---|---|---|---|---|---|---|---|
| 6 | 10 | 15 | ||||||
| 자물쇠 풀리 C |
 |
2 | 탄소강 | --- | ||||
| 알루미늄 | P2M6BF-A-C□□ | 28T～60T | ○ | |||||
| 3 | 탄소강 | P3M10BF-C□□ | 22T～32T | ○ | ||||
| 알루미늄 | P3M10BF-A-C□□ | 22T～60T | ○ | |||||
| P3M15BF-A-C□□ | ○ | |||||||
| 5 | 탄소강 | P5M10BF-C□□ | 12T～44T | ○ | ||||
| P5M15BF-C□□ | ○ | |||||||
| 알루미늄 | P5M10BF-A-C□□ | 16T～44T | ○ | |||||
| P5M15BF-A-C□□ | ○ | |||||||
| 8 | 록풀리 S 타입은 피치 8mm에 대응하고 있습니다. | |||||||
| 14 | 록풀리 S 타입은 피치 14mm에 대응하고 있습니다. | |||||||
