제품정보 대형 컨베이어 체인
대형 컨베이어 체인이란, 수평, 수직, 경사 등 자유롭게 조합해 어느 방향으로도 수송이 가능, 온도에 대해서는 200도 정도까지 특수 재질을 사용할 필요가 없고, 고온이 되면 내열강을 사용, 또 물이나 약품에 대해서도 내식성·내약품성을 가지는 사양이 있는, 운용 범위가 넓은 체인입니다.
미분탄, 시멘트 등의 분말부터 밀 대두 등의 과립상, 광석, 암석 등의 덩어리의 것, 1개수 톤에 이르는 제품까지 거의 모든 운반물을 운반할 수 있으며, 운반물에 대한 제한은 거의 없습니다.
대형 컨베이어 체인 관련 정보
-
선정
-
자료
-
운영

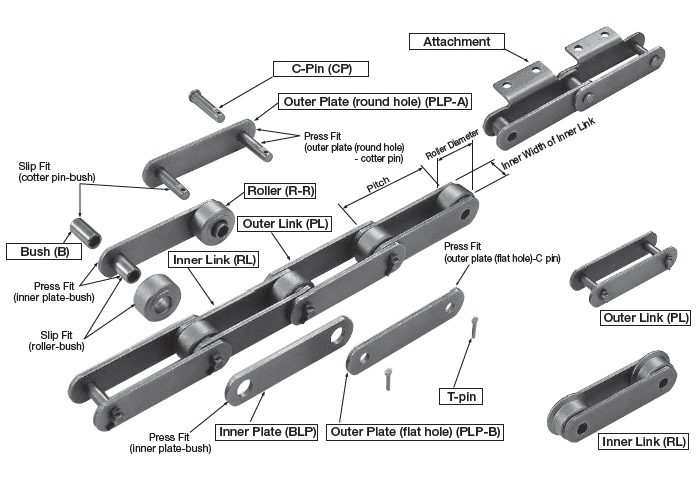

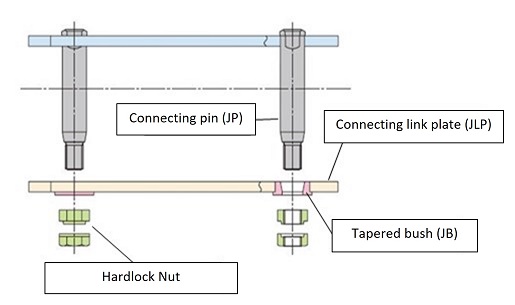

구조
※대형 컨베이어 체인의 전장 공차는 ±0.25%입니다.
■ 헐거운 끼워맞춤
축과 구멍을 조합했을 때 항상 틈이 생기는 끼움 맞춤이 있습니다.
구멍의 공차 영역이 완전히 축 (핀 또는 부쉬)의 공차 축의 상단에있는 맞물림.
■시마 억지끼워맞춤
축과 구멍을 조합했을 때에 항상 조임 여유가 생기는 맞물림.
구멍의 공차 영역이 완전히 축 (핀 또는 부쉬)의 공차 영역 아래에있는 맞물림.
| 1.핀(CP) | 2. 부시(B) | |
|---|---|---|
| 핀은 외부 링크와 안쪽 링크를 연결하는 것이 가장 중요한 역할입니다. 플레이트와 마찬가지로 진행 방향으로 체인 장력을 받고 직각 방향으로 운반물의 반력을 받습니다. 또한 핀의 외주는 체인이 굴곡 되다 때 부시의 내주와 슬라이딩하여 마모됩니다. 핀은 중요한 강도 부재이며 동시에 내마모성이 요구됩니다. | 부시는 스프로킷에 체인이 맞물릴 때 체인 장력을 받는 강도 부재이지만, 주요한 작용은 베어링 부재입니다. 부시의 외주는 롤러가 회전할 때에는 롤러의 내주와의 슬라이딩에 의해 마모되고, 부시의 내주는 체인이 굴곡 되다 때 핀의 외주와 슬라이딩하여 마모합니다. 부시의 내주 마모는 직접 피치 신장으로 나타납니다. | |
| 3.롤러(RR, FR, SR, MR, NR) | 4.플레이트(PLP-A, PLP-B, BLP) | |
| 부시와 「헐거운 끼워맞춤 바메」가 되어 있습니다. 스프로킷에 맞물릴 때는 코로의 작용을 하여 충격 및 치면의 마모를 완화합니다. 또한 주행할 때는 구르고 주행 저항을 줄입니다. | 플레이트는 주로 체인의 진행 방향으로 인장 하중을 받고 직각 방향으로 운반물을 지지하기 위한 반력을 받습니다. 체인이 굴곡 되다 때는 외부 플레이트와 내부 플레이트가 슬라이딩하고 스프로킷에 맞물릴 때는 치아의 측면과 슬라이딩합니다. 일반적으로 외부 플레이트에는 둥근 구멍과 결공이 있습니다. | |
| 5.T핀(T-PIN) | 6. 부착물 | |
 |
외부 플레이트에 핀을 압입한 후, T핀을 삽입하고, 구부려 핀의 빠짐 방지로 합니다. 30° 이상 구부리거나 T 핀의 끝이 플레이트의 폭 이내에 끼워질 때까지 구부립니다. | 설치물을 고정하는 부분입니다. 어태치먼트의 종류에 대해서는 아래의 「어태치먼트의 종류」를 봐 주세요. |
■체인의 기본 3치수
피치, 롤러 지름, 안쪽 링크 내폭을 롤러 체인의 기본 3 치수라고합니다. 이 치수가 동일하면 롤러 체인과 스프로킷은 치수적으로 호환됩니다.
어태치먼트는 반송 지그를 체인에 부착하기 위한 부품입니다. 원하는 링크 간격으로 임베디드가 가능합니다.
표준 부착물
경제적이고 다재다능한 부착물입니다.
A 부착물
한쪽에 날개가 달린 형식입니다.
볼트 구멍의 수로 A1, A2, A3이라고 합니다.
A1 어태치먼트
A2 어태치먼트
A3 어태치먼트
K 부착물
양쪽에 날개가 달린 형식입니다.
볼트 구멍의 수로 K1, K2, K3이라고 합니다.
K1 어태치먼트
K2 어태치먼트
K3 어태치먼트
GA 어태치먼트
한쪽 플레이트에 볼트 구멍이있는 형식입니다.
볼트 구멍의 수로 GA2, GA4라고합니다.
GA2 어태치먼트
GA4 어태치먼트
전용 어태치먼트
각 용도 전용의 어태치먼트입니다.
딥링크
상단 롤러
사이드롤러
흐름용
특수 부착물 (플러스 α 컨베이어 체인)
특수 어태치먼트의 변형입니다.
SA 어태치먼트 부착
한쪽에 수직 날개가 달린 형식
SK 어태치먼트 부착
양측에 수직 날개가 달린 형식
CA2 어태치먼트 부착
그물 설치
틈새 없는 슬랫 설치용
AA3 어태치먼트 부착
어태치먼트를 끼우는 강력형
AR2 어태치먼트 부착
A 어태치먼트의 굽힘 강성 향상
(보강 리브 부착)
MG2 어태치먼트 부착
1 종류의 설치 지그로 사용할 수 있습니다
AS2 어태치먼트 부착
스크레이퍼 및 비행 설치
AF2 어태치먼트 부착
깊은 스크레이퍼 및 비행 설치
WSA0 어태치먼트 부착
운송물 유출 방지
연장 핀 부착
핀 끝에 설치 가능
(형식 : EN)
스테이핀 부착
연결 핀에 직접 배치
그물 등의 설치
(형식 : TN)
톱 플레이트 부착
운송물에 상처를 입히지 않는다
(형식 : TP)
트롤리 롤러 포함
수평 장거리용
(형식 : TRO)
아웃보드 롤러 부착
큰 하중 지지
(형식 : RO)
가이드 슈 포함
수평 흔들림 방지
(형식 : GS)
가이드 롤러 부착
수평 사용
(형식 : GR)
고정 개 포함
눌러 반송
(형식 : KD)
개 롤러 포함
둥근 물건을 눌러 반송
(형식 : RD)
틸팅도그 포함
컨베이어에 저장
(형식 : CD)
롤러 틸팅도그 부착
둥근 물건 저장
(형식 : RCD)
더킹도그 포함
제자리에 반송물을 남겨
(형식 : DD)
롤러의 종류
대형 컨베이어 체인에는 용도에 따라 세 가지 기본 롤러 형식이 있습니다.
| 대형 컨베이어 체인 기본 롤러 형식 | ||
|---|---|---|
| R 롤러 | F 롤러 | S,M,N 롤러 |
 |
 |
 |
|
|
스프로킷의 맞물림시에 충격이나 마모를 완화하는 기능이 있습니다.
|

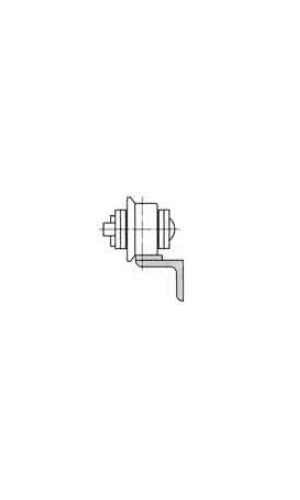

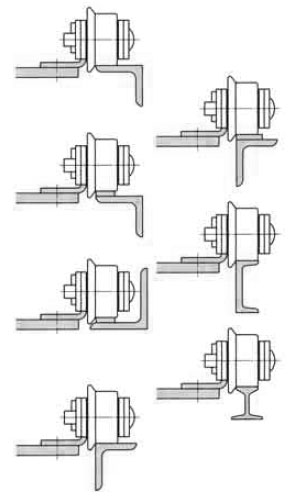

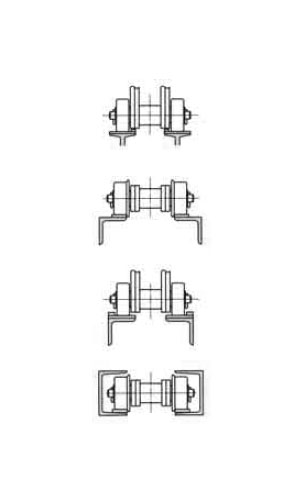

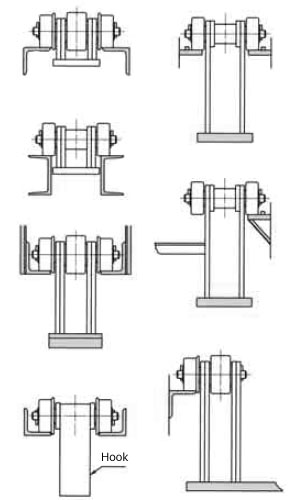

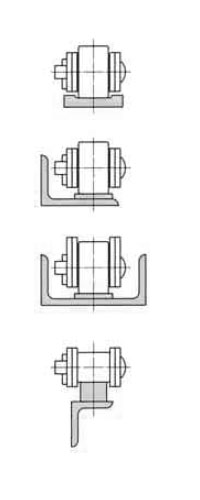

대형 컨베이어 체인의 원활한 운전을 위해, 롤러 형식에 의한 운반측· 리턴측의 가이드 방법 예를 다음에 나타냅니다.
가이드 방법 예
| R 롤러(S 롤러)형 체인 | F 롤러형 체인 | 사이드롤러 부착 체인 | |
|---|---|---|---|
| 운반측 |  |
 |
 |
| 리턴측 |  |
 |
 |
안전상의 주의
조립된 체인에 부가부품을 용접하면 플레이트의 왜곡으로 인한 체인의 구부러짐이나 비틀림이 생기고, 열 영향에 의한 부품의 경도 저하나 취성 파괴를 일으킬 수 있으므로 절대로 하지 마십시오.
대형 컨베이어 체인 제품 일람
특수 대형 컨베이어 체인 (수처리 시설)
수처리 장치 전용의 컨베이어 체인입니다.
면도기, 침사 튀김기, 제진기 및 각 장치의 구동 체인을 최적의 재질(스테인리스재, 엔지니어링 플라스틱)에서 선택할 수 있습니다.
수처리 시설의 각 공정에서 사용할 수 있는 체인에 대해서는 선정 가이드를 참조해 주십시오.
슬러지 수거용 체인 ACR형・ACP형・ACS형
형번 ACP04152/P～, ACR8□□～, ACS□□□□□～
수처리 시설의 침전 연못에서 사용되는 슬러지 수거용 체인 입니다.
- ・ACP형：
수지제 스프로킷 과의 조합에 의해 내마모성과 내식성이 뛰어나 스틸제 체인에 비해 경량인
따라서 동력 경감으로 경제성이 향상됩니다. - ・ACR형：
롤러가 달린 체인과 치형 블록식 스프로킷으로 콜로갈리 접촉이 가능하여 내마모성이 향상되었습니다. 또한 체인의 경량화에 의해 구동 동력의 경감에 의한 경제성도 향상하고 있습니다. - ・ACS형：
업계에서는 처음으로 스테인리스 조질 재료를 채용해 내마모성과 내부식성을 향상시킨 체인입니다.
체인은 부쉬체인 이며 롤러가 없습니다. 스테인리스 300 시리즈에서도 제작이 가능합니다.
(당사에게 문의하십시오)
사이즈
ACP04152,
ACR810～ACR819
ACS13～ACS35
어태치먼트 종류
SF4 등
롤러 형식
ACR:
S 롤러
ACP, ACS:
부쉬드체인
집진기체인 JAC형
형번 JAC□□□□□～
수처리 시설의 제진기·배수기에서 사용되는 체인입니다.
- 재질의 조합으로 보다 용도에 맞는 적절한 체인을 선택할 수 있습니다.
- ・NVJ：
가장 경제적이고 강도와 내마모성이 높은 체인입니다. - ・PJ(PJH)：
내마모성과 내식성이 뛰어난 체인입니다. - ・PJW(PJWH)：
PJ시리즈의 플랜지 2개 호환형으로, 가이드 레일로부터의 탈락 방지에 적합합니다. - ・SJ：
내식성이 가장 우수한 체인입니다. - ・SJW：
SJ시리즈의 플랜지 2개 호환형으로, 가이드 레일로부터의 탈락 방지에 적합합니다. - ・NSJ：
SJ 사양에 대해 부시 ~ 롤러 사이의 내마모 성능이 1.5 배. NETIS 등록 완료(등록 번호:KT-230284-A) - ・NSJW：
SJW 사양에 대해 부시 ~ 롤러 사이의 내마모 성능이 1.5 배. NETIS 등록 완료(등록 번호:KT-230284-A) - ・FP-SJW：
수지제의 F롤러로 주행음을 저감한 체인입니다.
※PJH, PJWH는 강력 사양입니다. 강력한 사양은 안쪽 링크의 플레이트 폭을 넓게합니다.
체인 사양
NVJ 사양, PJ 사양, PJW 사양, SJ 사양, SJW 사양, NSJ 사양, NSJW 사양, FP-SJW 사양
사이즈
JAC08톤~JAC26톤
JAC6205
어태치먼트 종류
Y, A2
롤러 형식
R 롤러, F 롤러,
S 롤러,FP 롤러
워터스크린용 WAC형
형번 WAC□□610～
화력발전소 취수구 등의 자동 제진기용 체인입니다.
- ・핀・부쉬・롤러는 스테인리스 400 시리즈를 사용해, 모두 조질을 실시하고 있습니다.
- ・해수중과 공기중의 왕복운행에 필요한 내부식성, 내마모성이 우수합니다.
- ・롤러 내경에 특수 수지를 베어링재로서 사용해, 해수를 윤활제 대신(그리스 불필요)로 하므로
유지 보수가 쉽습니다.
사이즈
WAC25610～WAC120610
어태치먼트 종류
없음
롤러 형식
R 롤러
수처리용 컨베이어 체인 BF형
형번 BF□□□～, ACS4124～
스테인리스 조질 재료를 채용해 내마모성과 내식성을 향상시킨 구동용 체인입니다.
- ・스테인리스 300 시리즈 재질로 제작도 가능합니다.
- ・롤러 체인용 스프로킷 사용하실 수 있습니다.
- ・ 부쉬드체인 됩니다.
사이즈
BF120～BF240
ACS4124, BF2120
수처리용 컨베이어 체인 ACRD형
형번 ACRD□□～
스테인리스 400 시리즈를 사용한 수처리 장치 전용의 구동용 롤러 체인.
- ・롤러 부착 체인으로 스프로킷 과의 콜로갈리 접촉이 가능하게 되어, 내마모성을 향상시키고 있습니다.
사이즈
ACRD08～ACRD17
수처리용 컨베이어 체인 EPCD형
형번 EPC□□D～
엔지니어링 플라스틱과 스테인리스 300시리즈 핀을 조합한 수지제 끼워 맞춤기의 구동용 전용 체인입니다.
- ・ 부쉬드체인 됩니다.
사이즈
EPC78D, EPC90D
