하이포이드 모터 미니 시리즈
- 모터 용량 40W~90W의 하이포이드 기어 모터입니다.
- 직교축 축형의 하이포이드 모터 미니시리즈입니다.
- 전 기종, 알루미늄 프레임 모터와 정음 브레이크를 채용. 소형·경량, 정숙 운전이 가능.
- 단상·삼상, 40·60·90W로 와이드 바리에이션.
특징
-
・고토크 ・고효율
고감속의 저출력 회전시 토크 제한이 없고 고토크를 전달합니다.
또한 웜 타입에 비해 미끄럼이 적고, 고효율로 비용 절감화를 실현합니다.
-
・긴 수명
이 클래스에서는 최고 평균 10,000시간 이상의 긴 수명을 실현했습니다.
-
・설치자재
케이스상의 상하 설치 피치가 같고, 마음대로 설치를 간단하게 실시할 수 있습니다.
-
・풍부한 감속비
1/5~1/240까지 풍부한 감속비를 구색하고 있습니다.
-
・옥외형은 IP65 상당
옥외형은 모두 방수 사양, IEC 규격 IP65 상당품입니다.
표준 기종
| 모터 용량 | 감속비 | |
|---|---|---|
| 단상·삼상 | 40W | 1/5～1/240 |
| 60W | 1/5～1/240 | |
| 90W | 1/5～1/240 | |

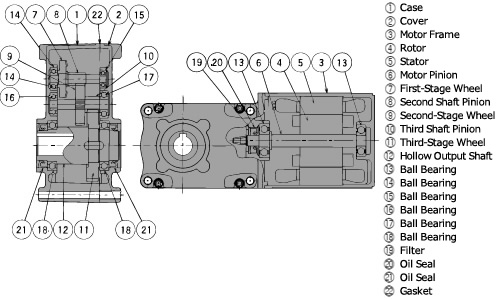

구조
카탈로그 · 취급설명서
형번 표시 예
| HMM | T | 60 | L | 50 | L | B |
| | 시리즈 이름 |
| 모터 사양 |
| 모터 용량 |
| 설치 형식 |
| 감속비 |
｜ ｜ ｜ ｜ |
| 브레이크 |
| T: 삼상 S: 단상 |
40：40W 60：60W 90：90W |
H: 중공축형 U:페이스 마운트형 L：다리 장착형 |
50：1/50 | 기호 없음: 브레이크 없음 B: 브레이크 포함 |
||
| 축 배치 L：모터측에서 보아 출력축이 좌측 T: 출력축이 양측 R：모터측에서 보아 출력축이 우측 S：출력축이 한쪽(페이스측, 페이스 마운트형만) 기호 없음: 중공 축형 |
||||||
옵션을 풍부하게 준비하고 있습니다. 옵션의 종류・ 형번에 대해서는 이쪽으로부터 확인해 주십시오.
■ 쯔바키형번내비
모터 사양
T: 삼상 전원입니다.
S: 단상 전원입니다.
모터 용량
모터의 용량을 나타냅니다.
설치 형식
H: 출력축이 중공형입니다.
U : 출력축이 솔리드 타입으로 페이스 마운트하는 타입입니다.
L：출력축이 중실 타입으로, 다리 부착하는 타입입니다.
감속비
감속비를 나타냅니다.
축 배치
L：설치 형식이 다리 설치(L)인 경우, 모터측에서 보고 중실의 출력축이 왼쪽으로 나오는 타입입니다.
R：설치 형식이 다리 설치(L)인 경우, 모터측에서 보고 중실의 출력축이 우측으로 나오는 타입입니다.
T：중실의 출력축이 양측에 나오는 타입입니다.
S：설치 형식이 페이스 마운트(U)인 경우에, 중실의 출력축이 설치면측에 나오는 타입입니다.
기호 없음：설치 형식이 중공축 타입(H)인 경우, 축 배치 기호는 불필요합니다.
브레이크
기호 없음: 브레이크는 붙지 않습니다.
B: 브레이크 부착이 됩니다.
사양 기호
W: 실외에서의 설치에 대응합니다.
J: 물이 닿는 장소에서의 설치에 대응합니다.
V: 전원의 전압이 배전압이 됩니다.
3상의 경우 400/400/440V・50/60/60Hz,
단상의 경우 200V · 50/60Hz입니다.
WV：옥외 사양＋배전압 사양이 됩니다.
P：수지제 단자 상자 부착이 됩니다.
PV：수지제 단자함 첨부＋배전압 사양이 됩니다.
N2：UL 규격에 대응한 사양입니다.
N3：CCC 사양이 됩니다.
상품 일람
※ 형번 클릭으로 상세 정보를 표시합니다. 모두 열기 모두 닫기
옵션
축단 커버
・중공축형으로, 설치와는 반대측의 중공축단에 설치하는 커버를 준비하고 있습니다. 어댑터 부착・양축형에도 대응하고 있습니다.
(재질:폴리프로필렌 수지제, 그린색)
・치수(단위:mm), PDF 도면, 표준 가격・ 배달
| 형번 | 적용 용량, 속비 | PDF 도면 | 희망 가격 | 배달 |
|---|---|---|---|---|
| HM42CAP | HMMT40H5～240 HMMS40H5～240 |
お問合せください | お問合せください | |
| HM48CAP | HMMT60H5～240 HMMS60H5～240 HMMT90H5～240 HMMS90H5～240 |
お問合せください | お問合せください |

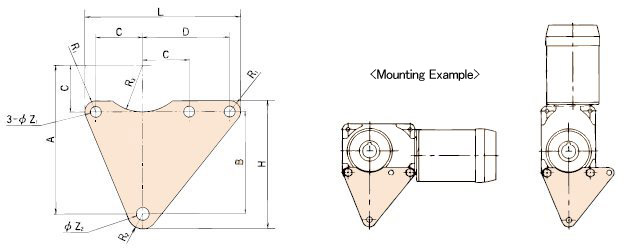

토크 암
・중공 축형으로, 축상 설치로 하는 경우의 토크 암을 준비하고 있습니다. 어댑터 부착・양축형에도 대응하고 있습니다. (재질:SS400)
감속기의 설치 상태에 맞추어 어느 쪽에도 설치가 가능합니다.
・치수(단위：mm), PDF 도면, 표준 가격・ 배달
| 형번 | 적용 용량, 속비 | A | B | C | D | H | L | R1 | R2 | R3 | ΦZ1 | ΦZ2 | 추천 볼트 |
판 두께 t |
PDF 도면 | 희망 가격 | 배달 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HM80TA | HMMT40H5～240 HMMS40H5～240 |
80 | 47 | 33 | 63 | 67 | 114 | 9 | 11 | ― | 9 | 11 | M10 | 4.5 | お問合せください | お問合せください | |
| HM100TA | 60W 1/5～1/240 90W 1/5～1/240 0.1kW 1/5～1/120 0.2kW 1/5～1/60 |
100 | 62 | 38 | 70 | 82 | 126 | 9 | 11 | 37 | 9 | 11 | M10 | 4.5 | お問合せください | お問合せください |
