니들부쉬체인 NBSS (스테인리스) 사양

製品写真
  • 전용의 니들을 사용한, 마모 신장 제로의 간헐 반송용 체인입니다.
  • 이것에 의해, 지금까지 불가능해지고 있던 반송 시스템에서의 사용이 가능해져, 생산성 향상을 위한 자동화, 절력화, 고속화에 공헌합니다.
  • NBSS(스테인리스) 사양은 니들 이외의 부품은 18-8 스테인리스를 사용하고, 베어링부는 씰 부착으로, 물방울이 걸리는 분위기에서의 사용이 가능합니다.

특징

  • ・마모 신장은 굴곡 회수가 10 7 회로 0.06%로 매우 작은 값입니다.
  • ・니들 이외의 부품은 스테인리스제로, 베어링부는 씰 첨부이므로, 물방울이 걸리는 분위기에서도 사용할 수 있습니다.
  • ・특형 실적도 풍부하고, 다양한 요망에 부응합니다.
  • ・使用温度範囲：-10℃～60℃
  • ・ 스프로킷은 RF 더블피치 형 R 롤러용으로 사용할 수 있습니다.

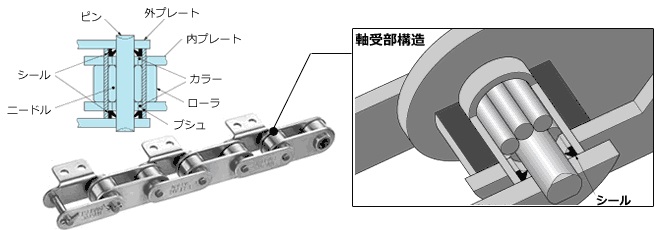

구조

구조
  • ※씰에 의해, 그리스의 유출을 방지합니다. 핀과 부시 사이는 그리스 업 완료입니다.

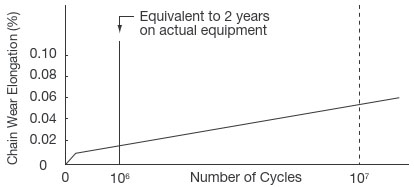

마모 신장선도

마모 신장선도

운전조건

  • ・체인 번호:RF2040R-NBSS
  • ・チェーン張力：0.44kN{45kgf}
  • ・체인 속도：70m/min (가속 시험)
  • ・ 스프로킷 잇수：12T×12T
  • ・링크수：44 링크
  • ・연속 운전

주의사항

  • ・물이 걸리는 정도라면 씰성이 있습니다만, 완전 방수 기능이 아니기 때문에, 수중에서는 사용할 수 없습니다.
  • ・A, K 어태치먼트의 C, X치수, 핀 길이가 니들부쉬체인 NB(표준)사양과 다르므로 주의해 주십시오.

어태치먼트 종류

스프로킷 사양 선정시

고객님의 사용 환경이나 사용하시는 체인 사양에 대응한 스프로킷 사양의 선정이 필요합니다.

니들부쉬체인 NBSS(스테인리스) 사양에는 표준 스테인리스제 더블피치 스프로킷 R 롤러 사양을 사용해 주십시오.

체인・ 스프로킷 적합표는 이쪽으로부터 봐 주세요.

스프로킷 적합 표

카탈로그 · 취급설명서

상품 일람

※클릭으로 상세 정보를 표시합니다.

※아래 표에는 관련 상품도 포함되어 있습니다. 이 페이지에서 소개하고 있는 상품의 형번 에는 색이 붙어 있습니다.

피치
mm		 니들부쉬체인 롤러 직경
mm		 안쪽 링크
내부 폭
mm
NB(표준)사양 NBH(고정밀)사양 NBSS(스테인리스) 사양
25.40 RF2040R-NB RF2040R-NBH RF2040R-NBSS 15.88 7.95
31.75 RF2050R-NB RF2050R-NBH RF2050R-NBSS 19.05 9.53
38.10 RF2060R-NB RF2060R-NBH RF2060R-NBSS 22.23 12.70
50.80 RF2080R-NB RF2080R-NBH RF2080R-NBSS 28.58 15.88
