울트라 PX 벨트 HY사양
- 유리와 탄소의 하이브리드 심선의 채용에 의해, 대폭적인 고강도화와 고강성화를 실현
- 한층 더 고부하 전동, 장수명을 실현하는 등 벨트에 요구되는 성능을 극한까지 추구했습니다.
- * HY사양은 수주 생산품입니다.
- ＊1本単位販売とロット単位販売を併用します。
특징
- ＊「초」고강도：
심선에 강성이 높은 카본과 유리 섬유를 특수 처리한 하이브리드 심선을 채용함으로써 고전동 능력을 실현했습니다.
울트라 PX 벨트 HC사양의 1.3~2.0배의 전동 능력을 가지고 있습니다. 장치의 콤팩트화나 질량 저감이 가능합니다. - ＊「초」고강성：
하이브리드 심선을 채용하는 것으로 하중 신장의 경감을 실현했습니다. 고속·고부하 전동이 가능합니다.
또한, 감쇠 시간의 대폭적인 단축과 최대 진폭의 감소에 의해, 장치의 스피드 업을 실현합니다.
1. 「초」고강도

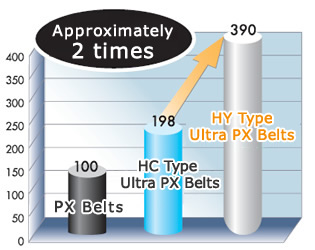

전동 능력 (지수 비교)

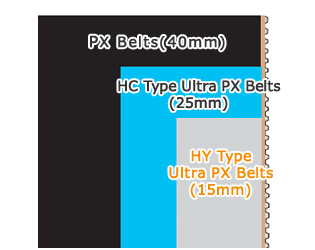

동일 전동 능력의 폭 비교
2. 「초」고강성

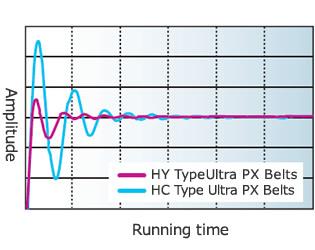

감쇠 특성 비교

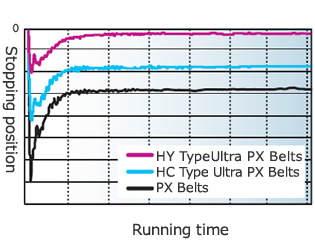

정지 정밀도 비교
카탈로그 · 취급설명서
형번 표시 예
| BG | 600 | UP | 3M | 10 | - | HY |
| ｜ ｜ ｜ |
| 벨트 길이 mm |
｜ ｜ ｜ |
| 종류 (피치) |
| 벨트 폭 mm |
| 사양 |
|
| 고무 벨트 | P: PX UP:울트라 PX |
|||||
상품 일람
※클릭으로 상세 정보를 표시합니다.
| 피치 mm |
형번 | 벨트 폭 mm | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 10 | 15 | 25 | 40 | 60 | 80 | 100 | 120 | ||
| 3 | UP3M6-HY | ○ | ||||||||
| UP3M10-HY | ○ | |||||||||
| UP3M15-HY | ○ | |||||||||
| 5 | UP5M10-HY | ○ | ||||||||
| UP5M15-HY | ○ | |||||||||
| UP5M25-HY | ○ | |||||||||
| 8 | UP8M15-HY | ○ | ||||||||
| UP8M25-HY | ○ | |||||||||
| UP8M40-HY | ○ | |||||||||
| UP8M60-HY | ○ | |||||||||
| 14 | UP14M40-HY | ○ | ||||||||
| UP14M60-HY | ○ | |||||||||
| UP14M80-HY | ○ | |||||||||
| UP14M100-HY | ○ | |||||||||
| UP14M120-HY | ○ | |||||||||
