플랫베이어
- 링크의
단축·연장
- 케이블 베이어 기술을 구사한 독자적인 자립식 플랫 케이블 시스템입니다
- ・청정도 ISO 클래스 2를 실현해, 수율 개선에 공헌합니다.
(독일 및 프라운 호퍼 생산 공학 자동화 연구소 (IPA)의 테스트 결과에서) - ・플랫 케이블로는 실현할 수 없는 장스트로크에 대응 가능합니다.
- ・RoHS 지령 적합품(고객 지급의 케이블・튜브 제외)
- ・본상품의 선정・주문에는 당사와의 협의가 필요합니다.
카탈로그 · 취급설명서
고객의 고민을 플랫베이어로 해결!
케이블 베이어를 사용하지 않고 플랫 케이블에서만 사용할 수 있습니까?
이동 스트로크를 길게하고 싶고 이동 속도를 빨리하고 싶습니다!
발진과 소음 문제를 해결하고 싶습니다!
특징
1. 장스트로크 대응
플랫 케이블 양측에 서포트 멤버라고 하는 링크 구조의 부품을 내장한 것으로 장스트로크로 사용 가능합니다.

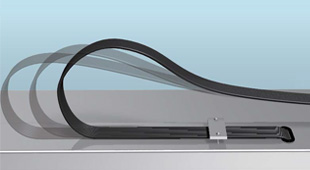

플랫 케이블 (타사 제조)

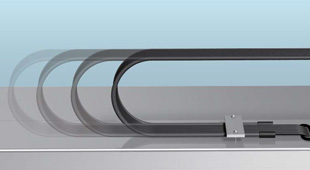

쯔바키 플랫베이어
또, 서포트 멤버가 케이블·튜브 굴곡부의 부풀림을 억제해, 튀어 오름을 억제해, 부드러운 움직임을 실현합니다.
플랫 케이블 (타사 제조)
쯔바키 플랫베이어
2. 저발진
서포트 멤버는 튜브에 내장. 케이블·튜브는 평형에 용착한 구조이기 때문에 저발진을 실현했습니다.
3. 설치 공수 삭감
요구・사용 조건에 따른 전용의 케이블・튜브를 선정・내장, 클램프를 설치한 상태로 제공합니다.
요구에 따라 커넥터 가공도 대응 가능하므로, 장치에 원활하게 설치할 수 있습니다.
4. 당사 추천 케이블・튜브 선택 가능
유연성・내굴곡성이 풍부한 가동케이블을 라인 업.
5. 공간 절약·경량
외관은 플랫 케이블과 같은 형상으로 한정된 공간에 설치 가능.
플랫 케이블의 양측을 서포트 멤버로 지지하는 컴팩트한 구조에 의해 경량화에 공헌합니다.
6. 저소음
서포트 멤버용 튜브의 차음 효과와 독자적인 쇼트 피치 구조에 의해 가동시의 소음을 저감했습니다.
(30dB (A) 이하, 당사 테스트 결과에서)
플랫베이어의 동작을 동영상으로 본다
구조

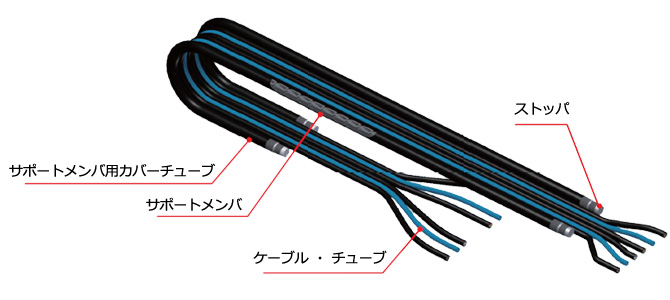

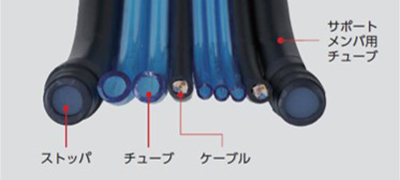

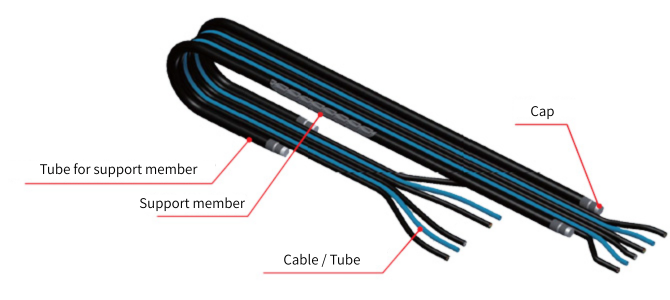

플랫베이어 베어 단면도 예
사양
사양 자세한 내용은 아래 링크 대상을 참조하십시오.
