죠 플렉스 커플링 LN 시리즈 (엘라스토머 커플링)
- 스파이더에 신재료를 채용해, 종래에는 없었던 뛰어난 진동 감쇠성을 실현했습니다.
- 비백래시로 토크를 전달할 수 있어 서보 모터 구동에 의한 충격 흡수력이 뛰어납니다.
- ・적용 축경：Φ12mm～Φ42mm
- ・토크 범위：60～405N・m
특징
- ・서보 모터 구동에 의한 진동 대책이나 기동, 정지시의 충격 흡수력이 뛰어납니다.
- ・최적의 스파이더와 허브의 조합에 의해, 죠 플렉스 커플링이면서 비백래시로 토크 전달이 가능합니다.
- ・진동 감쇠성이 뛰어난 98A와 비틀림 강성이 높고 내마모성이 뛰어난 64D의 2종류의 스파이더를 선택할 수 있습니다.
- ・2개의 허브와 1개의 스파이더로 구성되는 심플한 구조로, 클램프에 의한 축 체결 방식은 설치가 용이합니다.
- ・테이퍼 록 체결에도 대응합니다. 당사에 문의하십시오.

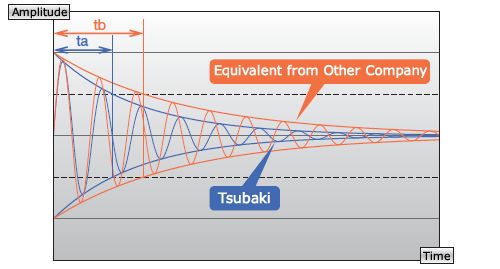

진동 감쇠 특성 비교의 일례 (LN28U98A1 상당으로 비교)
구색
| 형번 | 거미 | 스파이더 성능 토크 | 비틀림 강성 N·m/rad |
||
|---|---|---|---|---|---|
| 경도 | 칼라 | 상용(N・m) | 최대(N·m) | ||
| LN24 | 98A | 레드 | 60 | 120 | 2200 |
| 64D | 녹색 | 75 | 150 | 5400 | |
| LN28 | 98A | 레드 | 160 | 320 | 4000 |
| 64D | 녹색 | 200 | 400 | 8800 | |
| LN38 | 98A | 레드 | 325 | 650 | 6600 |
| 64D | 녹색 | 405 | 810 | 14600 | |
구조
・클램프 사양

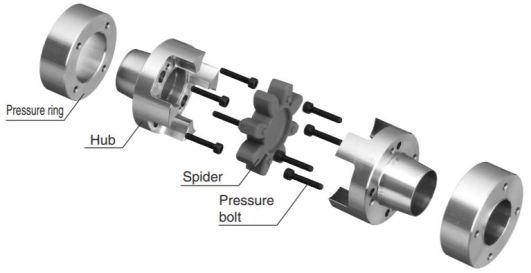

・테이퍼 록 사양
카탈로그 · 취급설명서
형번 표시 예
| LN | 24 | U | 98A1 | - | A | 15 | C | X | A | 20 | C |
| ｜ | ｜ | ｜ | ｜ | ｜ | ｜ | ｜ | ｜ | ｜ | ｜ | ||
| ｜ | 사이즈 | ｜ | 거미 종류 | ｜ | 왼쪽 허브 | 왼쪽 허브 | ｜ | 오른쪽 허브 | 오른쪽 허브 | ||
| ｜ | ｜ | 98A1：98A | ｜ | 축 구멍 지름 | 축 체결 방법 | ｜ | 축 구멍 지름 | 축 체결 방법 | |||
| 죠 플렉스 | ｜ | 64D1：64D | ｜ | C: 클램프 | ｜ | C: 클램프 | |||||
| 커플링 | ｜ | 왼쪽 허브 재질 | 오른쪽 허브 재질 | ||||||||
| LN 시리즈 | 스파이더 재질 | A: 알루미늄 | A: 알루미늄 | ||||||||
| U: 폴리우레탄 | |||||||||||
제품 형번
※ 형번 클릭으로 상세 정보를 표시합니다.
| 사이즈 | 거미 종류 | 형번 |
|---|---|---|
| 24 | 98A | LN24U98A1-A□□CXA□□C |
| 64D | LN24U64D1-A□□CXA□□C | |
| 28 | 98A | LN28U98A1-A□□CXA□□C |
| 64D | LN28U64D1-A□□CXA□□C | |
| 38 | 98A | LN38U98A1-A□□CXA□□C |
| 64D | LN38U64D1-A□□CXA□□C |
