톱 롤러 부착 컨베이어 체인

製品写真
  • 컨베이어 체인 각 사양에 따라 체인 피치 중간 상단에 탑 롤러를 부착하고이 톱 롤러로 운송 물을 직접 운반합니다.
  • 톱 롤러에는 엔지니어링 플라스틱 베어링 롤러 부착도 제작할 수 있습니다.
  • ※표준 스프로킷은 사용할 수 없습니다. 전용 스프로킷 필요하므로 당사에 문의하십시오.

※ 절단 연결를 용이하게 할 수 있는 연결 링크「스크류 록 링크」도 맞추어 검토해 주세요.

バナー画像

카탈로그 · 취급설명서

용도

  • ・체인을 연속 가동시켜, 수송물을 컨베이어상의 스토퍼로 누산하거나 일시정지시킬 때.

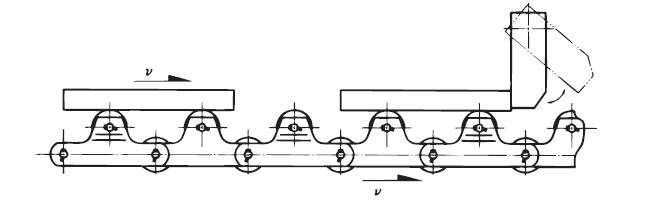

  • ・동일 체인상에서의 수송, 정지 작업을 동시에 실시할 때.
    同一チェーン上での輸送、停止作業を同時に行う時。
  • ・컨베이어 이송시의 충격 완화
    コンベヤ移載時の衝撃緩和

상품 일람

※클릭으로 상세 정보를 표시합니다

※ 최대 허용 장력은, 당사 설계 기준에 근거해 계산한 값이며, 계산 강도가 됩니다. 특별히 제한이 없는 한 대형 컨베이어 체인의 선정에는 최대 허용 장력을 사용합니다.
이 값은 제조업체에 따라 다릅니다. 보증 값이 아닙니다.

※평균 인장 강도는 당사에 문의해 주십시오.

미터계 피치

사이즈 롤러
유형		 피치 롤러
외경		 안쪽 링크
내부 폭		 상단 롤러
외경
75mm 100mm 150mm 152.4mm 200mm Φmm mm Φmm
RF03 R RF03075R-TR RF03100R-TR --- --- --- 31.8 16.1 40
RF05 R --- RF05100R-TR RF05150R-TR --- --- 40 22 40
RF08 R --- --- RF08150R-TR --- --- 44.5 27 40
RF10 R --- --- RF10150R-TR --- --- 50.8 30 50.8
RF6205 R --- --- --- RF6205R-TR --- 57.2 37.1 57.2
RF12 R --- --- --- --- RF12200R-TR 65 37.1 65
RF17 R --- --- --- --- RF17200R-TR 80 51.4 80
※상기의 피치 이외도 제작 가능한 경우가 있습니다. 문의하십시오. 이 페이지 위로 돌아가기
