특수 대형 컨베이어 체인 FBXA 사양
- FB사양에 부쉬~롤러간의 마모 대책을 부가하는 것으로, 한층 더 긴 수명화가 실현됩니다.
- ※버킷 엘리베이터 전용 체인입니다.
카탈로그 · 취급설명서
구조와 특징

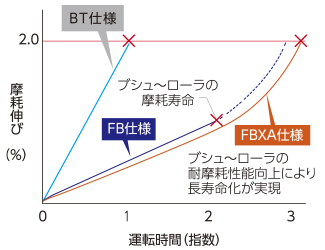

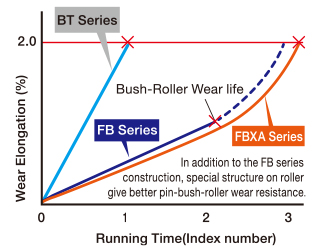

- ・FB 사양의 구조에 더해 롤러부의 특수 기구에 의해 핀~부시~롤러간의 내마모 성능을 향상
- ・버킷 엘리베이터용으로 특화되어 있습니다.
- ※ 당사 실험비 사용 조건 등에 따라 다를 수 있습니다.
· 동영상 콘텐츠
상품 일람
※클릭으로 상세 정보를 표시합니다
※ 최대 허용 장력은, 당사 설계 기준에 근거해 계산한 값이며, 계산 강도가 됩니다. 특별히 제한이 없는 한 대형 컨베이어 체인의 선정에는 최대 허용 장력을 사용합니다.
이 값은 제조업체에 따라 다릅니다. 보증 값이 아닙니다.
※평균 인장 강도는 당사에 문의해 주십시오.
| 사이즈 | 롤러 유형 |
피치 | 롤러 외경 |
안쪽 링크 내부 폭 |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 100mm | 125mm | 150mm | 200mm | 250mm | 300mm | 450mm | Φmm | mm | ||
| RF10 | M | RF10100M-FBXA | RF10125M-FBXA | RF10150M-FBXA | --- | --- | --- | --- | 38.1 | 24.8 |
| RF12 | S | --- | --- | --- | RF12200S-FBXA | RF12250S-FBXA | --- | --- | 34.9 | 34.8 |
| M | --- | --- | --- | RF12200M-FBXA | RF12250M-FBXA | --- | --- | 38.1 | ||
| RF17 | S | --- | --- | --- | RF17200S-FBXA | RF17250S-FBXA | RF17300S-FBXA | --- | 40.1 | 49.2 |
| M | --- | --- | --- | RF17200M-FBXA | RF17250M-FBXA | RF17300M-FBXA | --- | 44.5 | ||
| RF26 | S | --- | --- | --- | RF26200S-FBXA | RF26250S-FBXA | RF26300S-FBXA | RF26450S-FBXA | 44.5 | 51.7 |
| M | --- | --- | --- | RF26200M-FBXA | RF26250M-FBXA | RF26300M-FBXA | RF26450M-FBXA | 50.8 | ||
인치계는 문의해 주십시오. 이 페이지 위로 돌아가기
