핀 기어용 어태치먼트 부착 체인

製品写真
  • 핀기어드라이브 용 체인입니다.
  • 랙 및 피니언 기어 대신에 부착 체인과 전용 스프로킷을 사용합니다.
  • 체인의 어태치먼트를 이용하여 볼트로 드럼의 내·외주에 감아 고정하거나 직선상에 설치하거나 사용합니다.
  • ＊설치 볼트에는 열처리 볼트를 사용해 주십시오.
  • ＊전용 스프로킷 필요합니다.

체인식 핀 기어란?

  • ・직선 운동이나 대반경으로 회전 운동시키기 위해, 구동원(모터 등)보다 감속기를 거쳐 체인・기어 등의 드라이브가 채용되고 있습니다.

    체인에서는 큰 공간이 필요하고 기어에서는 정밀 가공이 필요하므로 비용이 높아지는 등의 문제에 직면합니다. 이 때 핀 기어가 최적입니다.

    기어 드라이브의 호일 대신에 어태치먼트 부착 체인을 드럼 외주에 감아 포일로 하고, 피니언 기어에 특수 가공을 한 스프로킷 이용합니다.

    직선운동시에는 랙 대신에 어태치먼트 부착 체인을 직선에 부착하여 사용합니다.

기어 랙 방식과의 비교

방법 레이아웃 자유도 정밀도 비용 내구성
핀 기어 ◎ △ ○ ○
랙 × ○ △ △

핀 기어 구동 방식

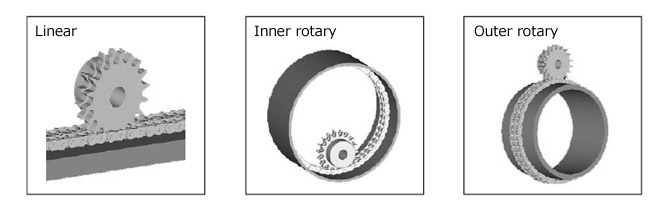

핀 기어 구동에는 직선·내접·외접의 3종류가 있습니다.

ピンギヤ駆動方式図解

스프로킷 사양 선정시

고객님의 사용 환경이나 사용하시는 체인 사양에 대응한 스프로킷 사양의 선정이 필요합니다.

핀 기어용 어태치먼트 부착 체인에는 통상의 감기 전동과는 다른 체인의 맞물림이 되기 때문에, 특수 치형의 전용 스프로킷 필요하게 됩니다.

자세한 내용은 문의하십시오

체인・ 스프로킷 적합표는 이쪽으로부터 봐 주세요.

스프로킷 적합 표

카탈로그 · 취급설명서

상품 일람

※클릭으로 상세 정보를 표시합니다.

피치
mm		 사이즈 & 어태치먼트 형식
(사이즈 & 사양 & 어태치먼트 형식)		 롤러 직경
mm		 안쪽 링크
내부 폭
mm
K1
어태치먼트 부착		 SK1
어태치먼트 부착		 WK2
어태치먼트 부착
12.70 RS40-K1 RS40-SK1 RS40-WK2 7.92 7.95
15.875 RS50-K1 RS50-SK1 RS50-WK2 10.16 9.53
19.05 RS60-K1 RS60-SK1 RS60-WK2 11.91 12.70
25.40 RS80-K1 RS80-SK1 RS80-WK2 15.88 15.88
31.75 RS100-K1 RS100-SK1 RS100-WK2 19.05 19.05
38.10 RS120-K1 RS120-SK1 --- 22.23 25.40
44.45 RS140-K1 RS140-SK1 --- 25.40 25.40
50.80 RS160-K1 RS160-SK1 --- 28.58 31.75
63.50 RS200-K1 RS200-SK1 RS200-WK2 39.68 38.10
76.20 RS240-K1 RS240-SK1 RS240-WK2 47.63 47.63
101.6 RF320-T-K1 --- --- 63.5 63.65
127.0 RF400-T-K1 --- --- 79.38 79.3
