슬러지 수거용 체인
- 수처리 시설의 침전 연못에서 사용되는 슬러지 수거용 체인 입니다.
- 수지제(ACP), 스테인리스제(롤러 부착 ACR, 부슈드 ACS)를 구색하고 있습니다.
|
ACR형 |
ACP형 |
ACS형 |
라인업
・ACR형
롤러 부착 체인과 치형 블록식 스프로킷에 의해 콜로갈리 접촉이 가능해져 내마모성이 향상되었습니다. 체인의 경량화로 구동 동력의 경감에 의한 경제성이 향상되고 있습니다.

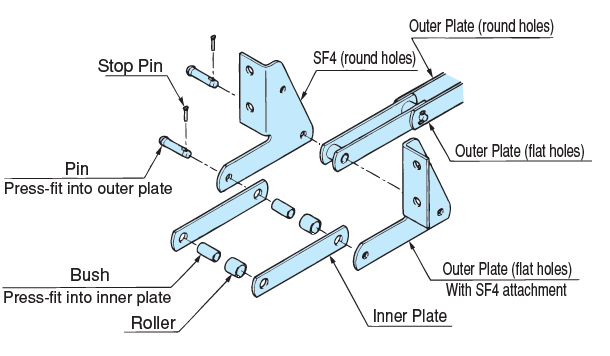

・구조와 SF4 어태치먼트(자세한 것은 상품 일람으로부터 확인해 주세요)
설계 시에는 비행과 스프로킷 간섭하지 않도록 고려해 주십시오.
・ACP형
수지성 스프로킷 과의 조합에 의해 내마모성과 내부식성이 우수합니다. 스틸제 체인에 비해 경량이기 때문에 동력 경감에 의한 경제성이 향상하고 있습니다.
・구조와 SF4 어태치먼트(자세한 것은 상품 일람으로부터 확인해 주세요)
・ACS형
업계에서는 처음으로 스테인리스 조질 재료를 채용해 내마모성과 내부식성을 향상시킨 체인입니다. 체인은 부쉬체인 이며 롤러가 없습니다.
・본체부와 어태치먼트(자세한 것은 상품 일람으로부터 확인해 주세요)

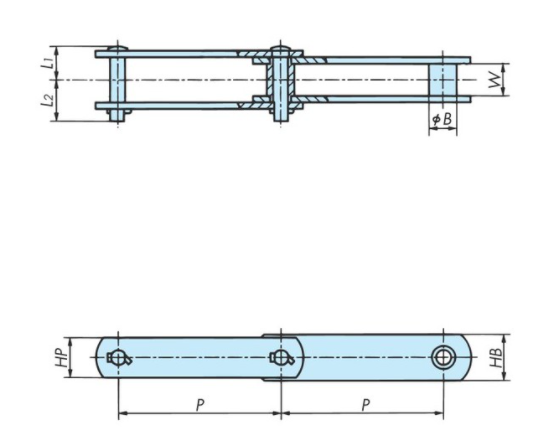

본체부

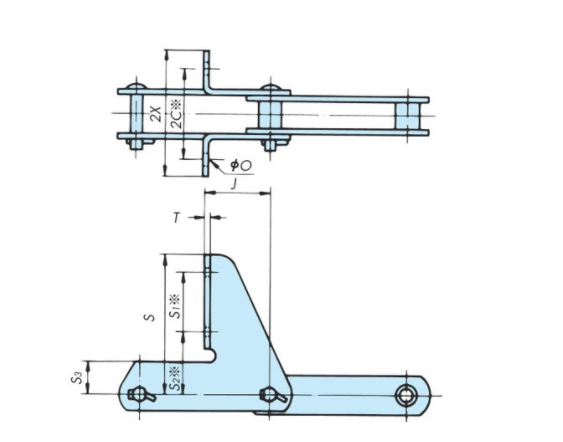

SF4 어태치먼트
침사 반출기·슬러지 침입기의 비행 설치용입니다.
비행 설치 치수(※표시)는 표준 치수 외에 대해서도 요청에 따라 제작합니다.

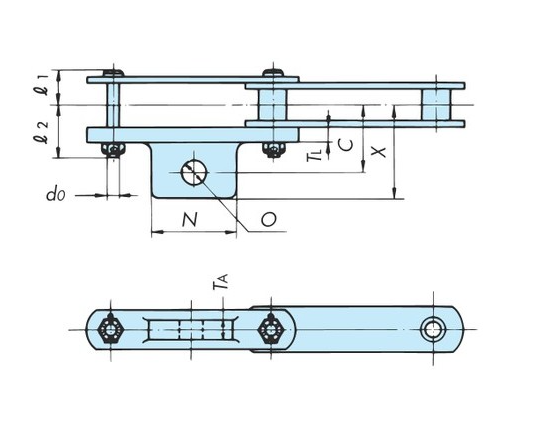

LA1 부착물
침사 튀김 기계의 버킷 설치용입니다. 버킷의 설치가 간단한 어태치먼트입니다.

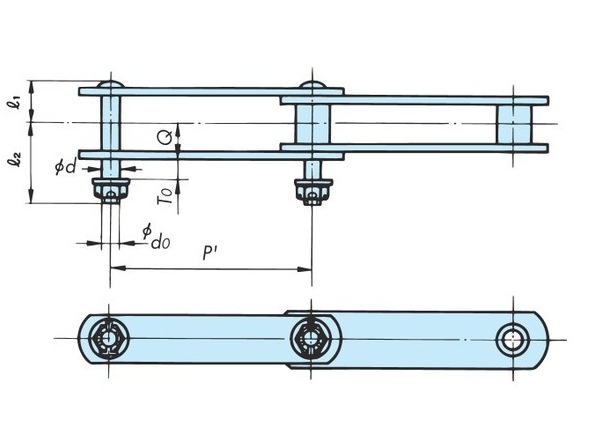

긴 핀 부착
침사 튀김 기계의 버킷 설치용입니다. 버킷의 설치가 간단한 어태치먼트입니다.
카탈로그 · 취급설명서
상품 일람
※클릭으로 상세 정보를 표시합니다 모두 열기 모두 닫기
※ 최대 허용 장력은, 당사 설계 기준에 근거해 계산한 값이며, 계산 강도가 됩니다. 특별히 제한이 없는 한 대형 컨베이어 체인의 선정에는 최대 허용 장력을 사용합니다.
이 값은 제조업체에 따라 다릅니다. 보증 값이 아닙니다.
※평균 인장 강도는 당사에 문의해 주십시오.
| 사이즈 | 롤러 유형 |
피치 | 롤러 외경 |
안쪽 링크 내부 폭 |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| ACR810 | R | ACR810 | 22.2 | 22 |
| ACR815 | R | ACR815 | 22.2 | 27.6 |
| ACR816 | R | ACR816 | 25 | 26 |
| ACR819 | R | ACR819 | 29 | 30.6 |
| ACR810SS | R | ACR810SS | 22.2 | 22 |
| 사이즈 | 피치 | 부시 직경 | 안쪽 링크 내부 폭 |
||
|---|---|---|---|---|---|
| 78.11mm | 103.2mm | 152.4mm | Φmm | mm | |
| ACS13 | ACS13078W | ACS13103W | ACS13152W | 23 | 26 |
| ACS15 | --- | --- | ACS15152W | 24 | 26 |
| ACS19 | --- | --- | ACS19152W | 26 | 30 |
| --- | --- | ACS19152WT | 30 | 30 | |
| ACS25 | --- | --- | ACS25152W | 29 | 30 |
| ACS35 | --- | --- | ACS35152W | 35 | 38 |
